Hoe hard je staal uit? Methoden, stappen en tips

Wat verharding feitelijk doet met staal

Case harden is een warmtebehandelingsproces dat het buitenoppervlak van een stalen onderdeel verhardt, terwijl de binnenkern taai en taai blijft. Het resultaat is een onderdeel dat aan de buitenkant bestand is tegen slijtage en oppervlaktevermoeidheid, maar schokken en spanningen kan absorberen zonder aan de binnenkant te barsten. Deze combinatie is precies wat stalen smeedstukken en machinaal bewerkte componenten vereisen in veeleisende toepassingen zoals tandwielen, nokkenassen, assen en snijgereedschappen.

De verharde buitenlaag – de ‘behuizing’ genoemd – varieert doorgaans van 0,1 mm tot meer dan 3 mm diep , afhankelijk van de gebruikte methode en de belichtingstijd. De kern blijft relatief zacht, meestal tussen 20 en 40 HRC, terwijl de behuizing kan reiken 58–65 HRC in goed gecontroleerde processen. Deze structuur met twee zones is niet haalbaar door alleen doorharden, waardoor verharding een aparte en zeer praktische techniek is bij het smeden en vervaardigen van staal.

Het is de moeite waard om te begrijpen dat niet alle staalsoorten in gelijke mate reageren op verharding. Staalsoorten met een laag koolstofgehalte (0,1%–0,3% koolstof) worden het vaakst gehard, omdat hun kernen na behandeling ductiel blijven. Staalsoorten met een middelmatig koolstofgehalte kunnen ook worden behandeld, maar staalsoorten met een hoog koolstofgehalte worden in plaats daarvan over het algemeen doorgehard, omdat hun kernen al een hoge hardheid kunnen bereiken.

De belangrijkste methoden die worden gebruikt om staal te harden

Er zijn verschillende gevestigde methoden voor het harden van staal, elk geschikt voor verschillende materialen, vereisten voor de kastdiepte en productieomgevingen. Het kiezen van de juiste hangt af van de basisstaallegering, de gewenste oppervlaktehardheid, maattoleranties en beschikbare apparatuur.

Carbureren

Carbureren is de meest gebruikte methode voor het harden van stalen smeedcomponenten. Het proces omvat het blootstellen van koolstofarm staal aan een koolstofrijke omgeving bij hoge temperaturen 850°C tot 950°C (1560°F tot 1740°F) — lang genoeg om koolstof in het oppervlak te laten diffunderen. Zodra voldoende koolstof is geabsorbeerd, wordt het onderdeel afgeschrikt om in de geharde behuizing te vergrendelen.

Er zijn drie veel voorkomende varianten van carboneren:

• Gascarbureren: Het onderdeel wordt in een oven geplaatst met een koolstofhoudende gasatmosfeer, meestal endotherm gas verrijkt met aardgas of propaan. Dit is de meest controleerbare en schaalbare methode die veel wordt gebruikt in de automobiel- en staalsmeedindustrie.
• Pack carboneren: Het stalen onderdeel wordt verpakt in een container met vast koolstofhoudend materiaal (zoals houtskool gemengd met bariumcarbonaat) en gedurende enkele uren verwarmd. Dit is een low-tech methode die nog steeds wordt gebruikt in kleine werkplaatsen of voor onregelmatige vormen.
• Vloeibaar (zoutbad) carboneren: Het onderdeel wordt ondergedompeld in een zoutbad op basis van gesmolten cyanide. Het is snel en effectief, maar er zijn gevaarlijke chemicaliën bij betrokken, waardoor het gebruik ervan is afgenomen vanwege bezorgdheid over het milieu en de veiligheid.

Een typische gascarbureringscyclus voor het bereiken van een 1 mm kastdiepte op een koolstofarm staal zoals AISI 8620 duurt ongeveer 8-10 uur bij 930°C. Na het carboneren wordt het onderdeel afgeschrikt in olie of water en vervolgens getemperd op 150°C–200°C om de afschrikspanningen te verlichten terwijl de oppervlaktehardheid boven de 60 HRC blijft.

Nitreren

Bij nitreren wordt stikstof in het staaloppervlak geïntroduceerd in plaats van koolstof. Het werkt bij aanzienlijk lagere temperaturen - 480°C tot 590°C (900°F tot 1095°F) — wat betekent dat de vervorming minimaal is en dat er geen uitdoving nodig is. Dit maakt nitreren bijzonder geschikt voor precisiecomponenten en afgewerkte onderdelen waarbij maatnauwkeurigheid van cruciaal belang is.

Het resulterende geval is ondieper dan carboneren (doorgaans 0,1 mm tot 0,6 mm ), maar de oppervlaktehardheidswaarden kunnen overschrijden 70 HRC-equivalent (1100 HV) in gelegeerd staal dat nitridevormende elementen bevat, zoals chroom, molybdeen, aluminium en vanadium. Veel voorkomende nitreerkwaliteiten zijn AISI 4140, 4340 en nitralloy-staalsoorten.

Gasnitreren maakt gebruik van gedissocieerde ammoniak in een oven. Plasma(ion)nitreren maakt gebruik van een elektrische glimontlading om stikstof in te brengen en kan complexe geometrieën uniformer behandelen. Zoutbadnitreren (ferritisch nitrocarboneren) is sneller en verbetert zowel de slijtvastheid als de corrosieweerstand.

Inductieverharding

Bij inductieharden is geen sprake van chemische diffusie. In plaats daarvan wordt gebruik gemaakt van elektromagnetische inductie om het oppervlak van een stalen onderdeel snel te verwarmen tot boven de austenitistemperatuur, gevolgd door onmiddellijk afschrikken. Het proces is extreem snel; er kan oppervlakteverwarming optreden 1 tot 10 seconden – en produceert een harde martensitische behuizing zonder de kern aan te tasten.

Deze methode vereist staal met middelmatig koolstofgehalte (0,35% -0,55% koolstof) of gelegeerd staal dat al voldoende koolstof bevat om bij het afschrikken martensiet te vormen. Het wordt vaak gebruikt voor assen, tandwielen, krukassen en railcomponenten in de staalsmeed- en automobielsector. De diepte van de behuizing varieert doorgaans van 1 mm tot 6 mm afhankelijk van de gebruikte frequentie en de verwarmingstijd.

Hogere inductiefrequenties produceren ondiepere gevallen; lagere frequenties dringen dieper door. Een frequentie van 10 kHz kan een behuizing van 3 à 5 mm bereiken, terwijl een frequentie van 200 kHz slechts 0,5 à 1 mm kan bereiken. De hardheid bereikt doorgaans 55–62 HRC op correct geselecteerde staalsoorten.

Vlamverharding

Vlamharden maakt gebruik van een directe oxy-acetyleen- of oxy-propaanvlam om het staaloppervlak snel te verwarmen, gevolgd door afschrikken met water. Het is een van de oudste methoden voor selectieve oppervlakteharding en vereist geen gespecialiseerde ovenapparatuur. De techniek werkt op middelzware en gelegeerde staalsoorten en wordt vaak toegepast op grote of logge onderdelen – zoals grote smeedstukken, machinewegen en tandwielen – die niet gemakkelijk in ovens of inductiespoelen passen.

Kastdieptes met vlamverharding variëren sterk van 1,5 mm tot 6 mm en hardheidswaarden van 50–60 HRC zijn haalbaar. Het proces is echter minder controleerbaar dan inductieharden, en het bereiken van een consistente kastdiepte over complexe vormen vereist bekwame operators.

Cyaniden en carbonitreren

Carbonitreren introduceert tegelijkertijd zowel koolstof als stikstof in het staaloppervlak bij temperaturen van 700°C tot 900°C . Het wordt vaak beschouwd als een hybride van carboneren en nitreren. De aanwezigheid van stikstof verlaagt de vereiste hardheid van het afschrikken, vermindert vervorming en verbetert de hardbaarheid. De diepte van de behuizing is over het algemeen ondieper dan bij volledige carbonering - 0,07 mm tot 0,75 mm - en het wordt veel gebruikt voor dunne onderdelen, bevestigingsmiddelen en kleine tandwielen.

Cyanide maakt gebruik van een vloeibaar natriumcyanidebad om tegelijkertijd koolstof en stikstof in te voeren. Hoewel effectief en snel, heeft de giftige aard van cyanidezouten deze methode in de meeste landen grotendeels achterhaald gemaakt vanwege milieuregelgeving.

Stapsgewijs proces voor het carbureren van staal thuis of in een winkel

Voor degenen die buiten een industriële omgeving werken – in een smidse, kleine machinewerkplaats of thuissmederij – is carbureren in pakketten de meest toegankelijke methode. Hier vindt u een praktische uitleg van het proces.

1. Selecteer het juiste staal. Gebruik koolstofarm staal zoals 1018, 1020 of A36. Staalsoorten met een hoog koolstofgehalte profiteren niet op dezelfde manier van carboneren. Stalen knuppels gemaakt van koolstofarme kwaliteiten zijn gebruikelijke uitgangsmaterialen.
2. Maak het onderdeel grondig schoon. Verwijder alle olie, aanslag, roest en vervuiling van het oppervlak. Verontreinigingen fungeren als barrières voor koolstofdiffusie en creëren een ongelijkmatige diepte van de behuizing.
3. Bereid de carboneerverbinding voor. Meng houtskool van hardhout (vermalen tot stukjes van 6–12 mm) met een carbonaat-energizer – bariumcarbonaat in een gewichtspercentage van 10–20% is traditioneel, hoewel calciumcarbonaat (kalksteenpoeder) als een veiliger alternatief werkt. Het carbonaat reageert met koolmonoxide in de container om CO₂ te produceren, dat terugkeert naar CO en de koolstofrijke atmosfeer in stand houdt.
4. Verpak de container. Plaats het onderdeel in een metalen doos of een afgesloten container (gietijzer of dik staal). Verpak het houtskoolmengsel rond het onderdeel en zorg ervoor dat er aan alle kanten minimaal 25 mm mengsel aanwezig is. Sluit het deksel af met vuurvast cement of vuurvaste klei om het ontsnappen van gas te minimaliseren.
5. Verwarm in een oven. Plaats de verpakte container in een oven en breng deze naar de oven 900°C–950°C (1650°F–1740°F) . Houd deze temperatuur gedurende de vereiste weektijd aan. Als ruwe richtlijn: 1 uur bij 900°C levert een kastdiepte van ongeveer 0,25 mm op; 8 uur produceert ongeveer 1 mm.
6. Doof het onderdeel. Haal het onderdeel nog heet uit de doos en blus het onmiddellijk in olie (motorolie of blusolie). Het blussen met water gaat sneller, maar verhoogt het risico op scheuren. Olieafschrikken is geschikt voor de meeste koolstofarme staalsoorten en produceert een hardheid van 58–63 HRC.
7. Temperen na het blussen. Verwarm het onderdeel opnieuw tot 150°C–200°C (300°F–390°F) gedurende 1 à 2 uur om de interne spanning door het afschrikken te verlichten. Dit vermindert de broosheid terwijl de oppervlaktehardheid behouden blijft. Als u deze stap overslaat, riskeert u microscheurtjes.

Een veelgebruikte veldtest voor de hardheid van de behuizing is de vijltest: een nieuwe, scherpe vijl moet van het oppervlak schaatsen zonder te snijden als de behuizing volledig is uitgehard. Voor nauwkeurigere metingen zijn Rockwell-hardheidstests (HRC-schaal) of Vickers-microhardheidstests op een dwarsdoorsnede standaardbenaderingen.

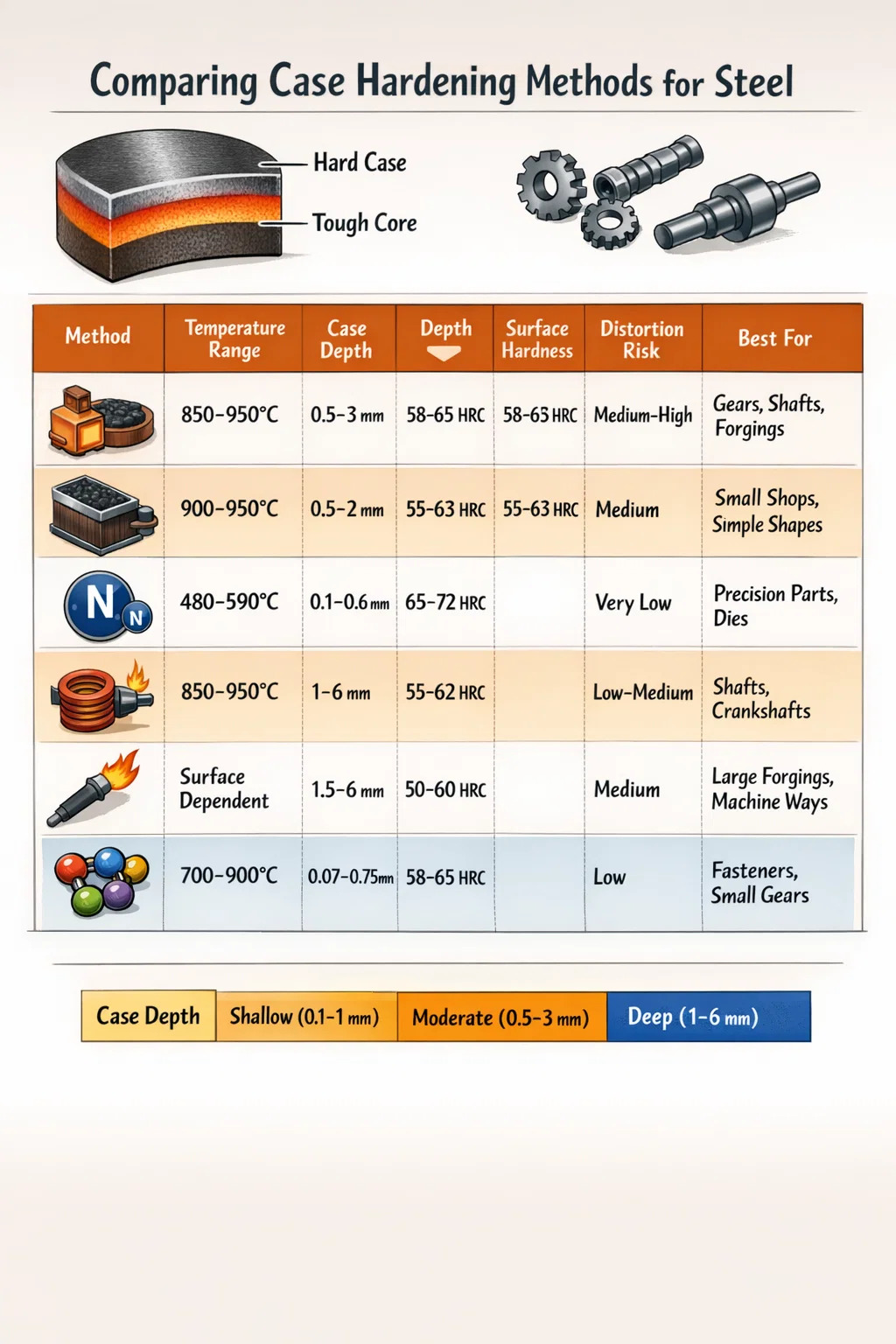

Methodeen voor het harden van dozen vergelijken: een praktisch overzicht

De onderstaande tabel geeft een samenvatting van de belangrijkste verschillen tussen de meest voorkomende methoden voor het harden van gevallen, om u te helpen bij het selecteren van het juiste proces voor een bepaalde toepassing.

Staalsoorten die het meest geschikt zijn voor verharding

Niet elke staalsoort reageert op dezelfde manier op verharding. De keuze van het basismateriaal heeft een aanzienlijke invloed op de haalbare kastdiepte, kerntaaiheid en maatvastheid na behandeling. Bij het smeden van staal is het afstemmen van de juiste kwaliteit op het hardingsproces van fundamenteel belang voor de prestaties van het onderdeel.

Koolstofarm staal voor carboneren

• AISI 1018 / 1020: De meest voorkomende en voordelige keuze. Gebruikt voor assen, pennen en algemene stalen smeedcomponenten waarbij slijtvastheid van het oppervlak nodig is, maar de kosten onder controle moeten worden gehouden. Gemakkelijk machinaal te bewerken vóór de behandeling.
• AISI8620: Een nikkel-chroom-molybdeen gelegeerd staal dat veel wordt gebruikt bij de productie van tandwielen en assen. Het carboneert betrouwbaar en biedt een uitstekende kerntaaiheid na warmtebehandeling, waardoor het een referentiekwaliteit is voor het smeden van aandrijflijncomponenten.
• AISI 9310: Gebruikt in hoogwaardige lucht- en ruimtevaarttoepassingen en zware tandwieltoepassingen. Biedt uitzonderlijke kernsterkte en hardbaarheid dankzij het hoge nikkelgehalte.
• AISI 4118 / 4320: Chroom-molybdeenkwaliteiten met goede hardbaarheid. Gebruikt in transmissietandwielen en smeedstukken die een diepere kastdiepte en een betere weerstand tegen vermoeidheid vereisen.

Gelegeerd staal voor nitreren

• AISI 4140: Een veelzijdig chroom-molybdeenstaal dat goed reageert op gasnitreren. Vaak gebruikt voor gereedschapshouders, spindels en precisieassen in apparatuur voor het smeden van staal.
• AISI 4340: Een hoogwaardig nikkel-chroom-molybdeen gelegeerd staal. Na het nitreren wordt een uitstekende combinatie van oppervlaktehardheid en kerntaaiheid bereikt. Gebruikelijk in smeedstukken in de lucht- en ruimtevaart en structurele componenten.
• Nitralloy 135M: Specifiek ontwikkeld voor nitreren, met aluminium als nitridevormend element. Produceert enkele van de hoogste oppervlaktehardheidswaarden die haalbaar zijn door middel van nitreren, vaak hoger dan 1000 HV.

Medium-koolstofstaal voor inductie en vlamharden

• AISI 1045: Een veelgebruikt medium-koolstofstaal voor inductieharden. Vaak voorkomend in assen, assen en smeedstukken voor landbouwwerktuigen. Bereikt 55–60 HRC op het oppervlak na inductiebehandeling.
• AISI 4140 / 4340: Ook geschikt voor inductieharden indien afgeschrikt door hoge oppervlaktetemperaturen. Gebruikt in krukpennen, boorkraagsmeedstukken en zware technische componenten.
• AISI 1060 / 1080: Het hogere koolstofgehalte maakt deze geschikt voor rail- en veertoepassingen waarbij vlamharding wordt toegepast op slijtvaste contactoppervlakken.

Hoe Case Hardening samenwerkt met de Stalen smeden Proces

Bij industriële productie vindt het harden van het harden bijna altijd plaats na het smeden. Het smeden van staal - of het nu gaat om een ​​open matrijs, een gesloten matrijs (afdrukmatrijs) of walssmeden - verfijnt de korrelstructuur van het staal en brengt de korrelstroom in lijn met de geometrie van het onderdeel. Deze korrelverfijning verbetert de mechanische eigenschappen van het staal voordat er een warmtebehandeling wordt toegepast.

Na het smeden van staal worden onderdelen doorgaans genormaliseerd of uitgegloeid om de smeedspanningen te verlichten, en vervolgens ruw bewerkt tot bijna de definitieve afmetingen. In dit stadium wordt case hardening toegepast. De volgorde is van belang: als een onderdeel wordt afgewerkt voordat het wordt gehard, kan het hardingsproces kleine maatveranderingen (vervorming) veroorzaken waardoor het onderdeel buiten de tolerantie valt. De meeste fabrikanten laten het slijpen of nabewerken achterwege als laatste stap na het harden.

Bij het carboneren van smeedstukken helpt de fijne korrelstructuur die wordt geproduceerd tijdens het smeden van staal de variabiliteit van de koolstofdiffusie te beperken en ondersteunt een meer uniforme kastdiepte over complexe geometrieën. Smeedstukken met een strakke korrelstructuur vertonen ook een betere weerstand tegen vermoeiing in de overgangszone tussen kast en kern, waar vermoeiingsscheuren gewoonlijk ontstaan ​​onder cyclische belasting.

Transmissietandwielen voor auto's die zijn geproduceerd door middel van het smeden van gesloten matrijsstaal in 8620 staal, worden bijvoorbeeld routinematig gecarbureerd tot een kastdiepte van 0,8–1,2 mm , gedoofd, getemperd en vervolgens geslepen. Deze combinatie van smeden en carboneren levert componenten op die bestand zijn tegen meer dan contactspanningen 1500 MPa gedurende miljoenen laadcycli – prestaties die geen enkel proces alleen zou kunnen bereiken.

Controle van de diepte van de behuizing en de consistentie van de hardheid

Een van de meest voorkomende problemen bij case-hardening is een inconsistente case-diepte. Dit kan voortijdige oppervlaktemoeheid, afbladderen of barsten tijdens gebruik veroorzaken. Verschillende variabelen bepalen de consistentie van de casusdiepte, en het beheersen ervan is wat hoogwaardige warmtebehandeling onderscheidt van slechte praktijken.

Temperatuuruniformiteit in de oven

Temperatuurgradiënten in een oven vertalen zich rechtstreeks in variaties in de kastdiepte over een batch. Een partij tandwielen verwerkt in een oven met een ±15°C temperatuurvariatie zullen kastdiepteverschillen zien van 10-15% over de lading. Industriële gascarbureringsovens zijn doorgaans gespecificeerd voor onderhoud ±5°C uniformiteit in de hele werkzone. Thermokoppelkalibratie en ovenkwalificatie (volgens normen zoals AMS 2750 of CQI-9) zijn standaardpraktijken in kwaliteitgecontroleerde warmtebehandelingsfaciliteiten.

Controle van het koolstofpotentieel bij het carbureren van gas

Bij gascarboneren moet het koolstofpotentieel van de ovenatmosfeer zorgvuldig worden geregeld. Een te hoog koolstofpotentieel veroorzaakt de vorming van carbidenetwerken aan het oppervlak - broze, plaatachtige ijzercarbiden aan de korrelgrenzen die de levensduur van vermoeiing aanzienlijk verkorten. Een te laag koolstofpotentieel resulteert in onvoldoende koolstof aan het oppervlak en een onvoldoende harde behuizing. De meeste ovensystemen maken gebruik van zuurstofsondes (shim stock-sondes of lambda-sondes) om het koolstofpotentieel continu te monitoren en aan te passen, gericht op 0,8%–1,0% oppervlaktekoolstof voor de meeste tandwiel- en astoepassingen.

Doof ernst en armatuurontwerp

Niet-uniforme uitdoving is een andere belangrijke oorzaak van vervorming en inconsistente hardheid. Onderdelen die met verschillende oriëntaties de afschrikking binnenkomen, of waar het afschrikmedium ongelijkmatig rond het onderdeel stroomt, zullen met verschillende snelheden afkoelen en verschillende microstructuren in verschillende zones produceren. Goed ontworpen armaturen houden de onderdelen veilig vast tijdens het afschrikken en zorgen voor consistente toegang tot de blusmedia tot alle oppervlakken. De olietemperatuur tijdens het afschrikken wordt doorgaans op 0 gehouden 40°C–80°C (100°F–175°F) voor de meeste toepassingen bij het smeden van staal: koude olie dooft te hard, hete olie dooft te langzaam.

Inspectie na behandeling

Verificatie van de resultaten van verharding vindt plaats door middel van destructief en niet-destructief testen. Destructief testen omvat het snijden van een dwarsdoorsnede van een monstercoupon die met de productiebatch is verwerkt, en het vervolgens meten van de hardheid op incrementele diepten met behulp van een Vickers microhardheidstester om een ​​hardheidsprofiel te genereren. De effectieve kastdiepte wordt gedefinieerd als de diepte waarop de hardheid daalt 550 HV (ongeveer 52 HRC) conform ISO 2639. Niet-destructieve methoden omvatten magnetische Barkhausen-ruisanalyse en wervelstroomtesten, waarmee afwijkingen in de behuizingsdiepte en oppervlaktehardheid kunnen worden gedetecteerd zonder het onderdeel te snijden.

Veel voorkomende fouten bij het verharden van cases en hoe u deze kunt vermijden

De meeste gevallen van case hardening-fouten in het veld zijn terug te voeren op een klein aantal vermijdbare fouten. Het vooraf onderkennen van deze fouten – of je nu in een productiewerkplaats of in een kleine smederij werkt – voorkomt kostbaar nabewerking en het afkeuren van onderdelen.

• Verkeerd basismateriaal: Pogingen om koolstofstaal te carbureren leveren weinig voordeel op en kunnen broze carbidenetwerken opleveren. Controleer altijd het koolstofgehalte van het basisstaal voordat u een hardingsmethode kiest.
• Het humeur overslaan: Gehard staal zonder ontlaten staat onder enorme interne spanningen. Onderdelen kunnen uren na het blussen barsten als ze niet snel worden getemperd. Tempereer altijd binnen een paar uur na het blussen, ook al is het maar een uur inweken op 160°C.
• Ongelijkmatige verwarming vóór het blussen: Een onderdeel dat tijdens het afschrikken geen uniforme austenitistemperatuur heeft, zal een niet-uniforme microstructuur hebben. Zorg voor voldoende weektijd bij de verwerkingstemperatuur voordat u gaat blussen. Dunne secties hebben mogelijk slechts 15-20 minuten nodig om te weken; dikke smeedstukken kunnen een uur of langer nodig hebben.
• Oppervlakteverontreiniging: Olie, vet of oxidatie op het oppervlak van het onderdeel vóór het carboneren creëert dode zones waar koolstof niet kan diffunderen. Onderdelen moeten vóór verwerking worden ontvet en licht gezandstraald of gereinigd.
• Ondermaatse behuizing voor de toepassing: Een dunne behuizing (0,2 mm) van een zwaarbelast tandwiel zal bij contactspanning doorbreken, waardoor de zachte kern bloot komt te liggen en snelle slijtage of putvorming ontstaat. Zorg ervoor dat de specificatie van de kastdiepte overeenkomt met de contactdruk en belasting die het onderdeel tijdens gebruik zal ervaren.
• Overcarboneren: Overmatige tijd of koolstofpotentieel produceert een dikke, broze witte laag van vastgehouden austeniet en carbiden aan het oppervlak. Deze laag kan afbladderen, waardoor de vermoeiingssterkte dramatisch wordt verminderd in plaats van verbeterd.

Toepassingen waarbij smeedcomponenten van gehard staal standaard zijn

Case hardening is geen nichebehandeling. Het is ingebed in standaardproductieprocessen in veel industrieën die afhankelijk zijn van het smeden van staal voor structurele en mechanische componenten.

• Auto-transmissies en differentiëlen: Ringtandwielen, rondsels en zonnewielen in automatische transmissies zijn gesmeed uit 8620 of 4320 staal en gecarbureerd tot een kastdiepte van 0,9–1,4 mm. De combinatie van oppervlaktehardheid en kerntaaiheid kan de herhaalde contactspanning en schokbelasting van voertuigaandrijflijnen over honderdduizenden kilometers aan.
• Structurele smeedstukken voor de lucht- en ruimtevaart: Onderdelen van landingsgestellen, actuatorassen en lagertappen in vliegtuigen zijn vaak gemaakt van 4340-staal, genitreerd of gecarbureerd om slijtvastheid te bieden terwijl de hoge sterkte en taaiheid behouden blijft die vereist is door ruimtevaartspecificaties zoals AMS 6415.
• Mijnbouw- en bouwapparatuur: Rupspennen, bussen, baktanden en giekpennen van graafmachines zijn gesmeed uit gelegeerd staal en gehard om schurende slijtage door contact met steen en grond te weerstaan. Kastdieptes van 2–4 mm zijn gebruikelijk in deze toepassingen om duurzaamheid te bieden onder extreem zware omstandigheden.
• Krukassen en nokkenassen: Krukassen voor auto's, vaak gesmeed uit 1045 of microgelegeerd staal, worden inductiegehard aan de tapoppervlakken om plaatselijke oppervlaktehardheid te bereiken, terwijl de rest van de as taaiheid behoudt. Een journaalhardheid van 55–60 HRC verlengt de levensduur van de lagers aanzienlijk in vergelijking met onbehandelde oppervlakken.
• Handgereedschap en snijgereedschap: Beitels, ponsen en matrijzen gemaakt van 1020-staal kunnen thuis worden gecarboneerd om een harde snijkant te produceren. Dit is een van de oudste toepassingen van verharding en blijft relevant voor smeden en gereedschapsmakers die buiten industriële omgevingen werken.
