Van welke elementen is staal gemaakt: het directe antwoord
Staal is in wezen een legering van ijzer en koolstof , waarbij koolstof doorgaans tussen 0,02% en 2,14% van het totale gewicht uitmaakt. Naast deze twee kernelementen bevat het meeste commerciële staal ook mangaan, silicium, fosfor en zwavel in verschillende hoeveelheden, samen met opzettelijk toegevoegde legeringselementen zoals chroom, nikkel, molybdeen, vanadium, koper, boor, titanium en niobium. In gewoon koolstofstaal is ijzer verantwoordelijk voor ruwweg 98% tot 99,5% van het materiaal, terwijl in legeringssoorten die worden gebruikt staal smeden en zware machineonderdelen kan het ijzergehalte dalen tot 70% of lager zodra chroom, nikkel en andere elementen in hogere percentages worden gemengd. De exacte combinatie van elementen bepaalt of een partij staal een zachte structurele plaat, gehard gereedschapsstaal, corrosiebestendig roestvrij staal of een gesmede legering wordt die is ontworpen om extreme mechanische belasting te overleven.
Het begrijpen van deze elementaire samenstelling is belangrijk omdat elk extra element verandert hoe het staal zich gedraagt tijdens het smelten, walsen en smeden. Een koper die gesmede flenzen, assen of tandwielen koopt, moet niet alleen de naam van het type kennen, maar ook de werkelijke percentages van elk element, aangezien deze cijfers de hardheid, ductiliteit, lasbaarheid, bewerkbaarheid en slijtvastheid op de lange termijn bepalen. In de praktijk zijn geen twee staalsoorten chemisch identiek tot op de laatste decimaal. Daarom geven fabrieken een warmte-specifieke samenstellingsregistratie af voor elke partij die de oven verlaat.
De rest van deze gids doorloopt elk element afzonderlijk, legt uit hoe deze elementen op elkaar inwerken zodra het staal wordt verwarmd en gevormd door middel van smeden, en sluit af met een gedetailleerde referentietabel en veelgestelde vragen over de meest voorkomende verwarringspunten die kopers en ingenieurs tegenkomen bij het lezen van een blad met chemische samenstellingen.
IJzer en koolstof: de twee basiselementen
IJzer is het basismetaal dat staal zijn volume geeft, maar puur ijzer is op zichzelf relatief zacht en mist de sterkte die nodig is voor structureel of mechanisch gebruik. Door koolstof toe te voegen, wordt ijzer in staal omgezet door koolstofatomen in het kristalrooster van het ijzer te vergrendelen, een proces dat de beweging van dislocaties in het metaal beperkt en de hardheid en treksterkte dramatisch verhoogt. Deze relatie is niet lineair over het gehele bereik. Staal met een laag koolstofgehalte, ook wel zacht staal genoemd, bevat ongeveer 0,05% tot 0,25% koolstof en blijft zacht genoeg om gemakkelijk te buigen, lassen en bewerken. Middelmatig koolstofstaal bevat tussen de 0,25% en 0,60% koolstof en biedt een balans tussen sterkte en verwerkbaarheid. Daarom zijn kwaliteiten als 1045 en 4140 gebruikelijke keuzes voor gesmede auto- en industriële onderdelen. Hoog koolstofstaal stijgt tot 0,60% tot 1,50% koolstof en wordt gewaardeerd om zijn snijkanten en slijtoppervlakken, hoewel het merkbaar moeilijker wordt om te lassen of buigen zonder te scheuren.
IJzer zelf bestaat in meer dan één kristalvorm, afhankelijk van de temperatuur, en dit gedrag is de hele reden waarom koolstof zo'n buitensporig effect heeft op staal. Beneden ongeveer 912°C bevat ijzer een op het lichaam gecentreerde kubusvormige structuur, ferriet genaamd, die slechts een kleine fractie van een procent koolstof kan oplossen. Tussen grofweg 912°C en 1394°C verschuift ijzer naar een kubisch vlakgecentreerde opstelling, austeniet genaamd, die veel meer koolstof kan oplossen, tot ongeveer 2,14% op zijn maximum. Dit verschil in oplosbaarheid zorgt ervoor dat warmtebehandeling überhaupt kan werken: door staal te verwarmen tot in het austenietbereik wordt koolstof gelijkmatig door de hele structuur opgelost, en vervolgens wordt door snelle afkoeling de koolstof vastgehouden in een gespannen, oververzadigde opstelling, martensiet genaamd, die extreem hard maar bros is, tenzij hij daarna wordt getemperd.
Waarom het koolstofgehalte niet zomaar kan worden gemaximaliseerd
Het verhogen van het koolstofgehalte verhoogt de vloeigrens en de hardheid, maar gaat ten koste van de taaiheid, slagvastheid en lasbaarheid. Zodra het koolstofgehalte ongeveer 0,23% overschrijdt, worden lasverbindingen gevoelig voor scheuren, tenzij voorverwarmen en gecontroleerde koeling worden gebruikt. Dit is een van de redenen waarom constructiestaal dat bedoeld is voor lassen onder de 0,25% koolstof wordt gehouden, terwijl staalsmeedbewerkingen die niet-gelaste, warmtebehandelde componenten produceren de koolstof hoger kunnen duwen om een superieure hardheid te bereiken na afschrikken en ontlaten. Ingenieurs houden voortdurend rekening met deze afweging bij het selecteren van een kwaliteit, omdat een onderdeel dat zowel kracht nodig heeft als het vermogen om plotselinge schokken te absorberen zonder te verbrijzelen, zoals een gesmede krukas of een structurele pin, meestal in het gemiddelde koolstofbereik terechtkomt in plaats van in een van beide extremen.
Hoe het koolstofgehalte wordt gemeten en geverifieerd
Moderne staalproducenten verifiëren het koolstofgehalte met behulp van optische emissiespectrometrie, waarbij een kleine vonk op een gepolijst monster wordt geslagen en het uitgestraalde licht wordt geanalyseerd om elk aanwezig element binnen enkele seconden te identificeren en te kwantificeren. Verbrandingsanalyse wordt gebruikt als secundaire controle op koolstof en zwavel, waarbij een klein monster in een gecontroleerde zuurstofatmosfeer wordt verbrand en de resulterende koolstofdioxide wordt gemeten. Beide methoden hebben oudere natchemische titratietechnieken vrijwel volledig vervangen omdat ze sneller en herhaalbaar zijn over grote productievolumes, wat enorm belangrijk is voor smeedoperaties die consistente chemische hitte na hitte nodig hebben.
| Staalclassificatie | Bereik koolstofgehalte | Typische toepassing |
|---|---|---|
| Koolstofarm (mild) | 0,05% - 0,25% | Carrosseriepanelen voor auto's, structurele balken |
| Middelmatige koolstof | 0,25% - 0,60% | Gesmede assen, tandwielen, krukassen |
| Hoog koolstofgehalte (gereedschap) | 0,60% - 1,50% | Snijgereedschappen, matrijzen, messen |
| Ultrahoge koolstof | 1,25% - 2,00% | Speciale slijtageonderdelen, draad |
| Gietijzeren drempel | Boven 2,14% | Niet langer geclassificeerd als staal |
Sporen en resterende elementen die er nog steeds toe doen
Niet elk element in staal is met opzet toegevoegd. Fosfor en zwavel komen in het mengsel terecht als resterende bijproducten van het ruwe erts en schroot dat bij het smelten wordt gebruikt, en fabrieken proberen beide onder strikte limieten te houden, omdat ze de mechanische prestaties verstoren.
Fosfor
Fosfor segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
Zwavel
Zwavel causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Zuurstof, stikstof en waterstof
Spoorgassen die tijdens het smelten worden geabsorbeerd, kunnen ook de staalkwaliteit beïnvloeden. Zuurstof vormt niet-metalen insluitsels die de matrix verzwakken, stikstof kan na verloop van tijd verbrossing door veroudering veroorzaken, en waterstof is berucht vanwege het veroorzaken van vertraagde scheuren in dikke gesmede delen als het niet wordt verwijderd door middel van vacuümontgassing voordat het staal wordt gegoten en gesmeed. Moderne technieken voor vlamboogovens en pollepelraffinage hebben de beheersing van deze spoorgassen veel nauwkeuriger gemaakt dan in de afgelopen decennia, wat deels verklaart waarom de vandaag de dag geproduceerde gesmede stalen componenten consistentere mechanische eigenschappen hebben dan gelijkwaardige onderdelen die een generatie geleden werden gemaakt.
Andere resterende elementen
De staalproductie op basis van schroot, die nu een groot deel van de mondiale productie voor haar rekening neemt, kan kleine resthoeveelheden tin, arseen en antimoon introduceren die worden overgedragen uit gemengde schrootbronnen. Deze elementen worden niet opzettelijk toegevoegd en blijven doorgaans elk onder de 0,05%, maar in combinatie kunnen ze bijdragen aan temperverbrossing in zware gesmede secties die een langzame afkoeling ondergaan via een specifiek tussentemperatuurbereik. Producenten die cruciale smeedstukken leveren, houden toezicht op het gecombineerde totaal van deze wilde elementen, in plaats van ze allemaal afzonderlijk te behandelen.
Hoe elementen de interne microstructuur van staal bepalen
De percentages van elk element zijn op zichzelf minder belangrijk dan hoe ze de microscopische kristalstructuur beïnvloeden die ontstaat als het staal afkoelt. Vier structuren komen herhaaldelijk ter sprake in elke discussie over de prestaties van gesmeed staal.
Ferriet
Ferriet is the soft, magnetic, body-centered cubic form of iron that dominates low carbon steel at room temperature. It offers excellent ductility but limited strength on its own, which is why pure ferritic structures are typically reserved for parts that prioritize formability over hardness.
Perliet
Perliet is a layered structure of alternating ferrite and iron carbide that forms as medium and high carbon steel cools slowly from the austenite range. The fine, alternating layers give pearlite a useful balance of strength and moderate ductility, and it is the dominant structure in normalized medium carbon forgings that are not further heat treated.
Martensiet
Martensiet forms when austenite is cooled too quickly for carbon atoms to escape the crystal lattice in an orderly way, trapping them in a highly strained structure that is very hard but brittle. Nearly every quenched and tempered forging, including 4140 and 4340 components, passes through a martensitic stage before tempering reduces the brittleness while retaining most of the added strength.
Bainiet
Bainiet forms at cooling rates between those that produce pearlite and those that produce martensite, and it offers an appealing combination of strength and toughness without the tempering step martensite requires. Alloying elements such as manganese, chromium, and molybdenum widen the cooling rate window in which bainite forms, giving forging engineers more flexibility in thick sections where the core cools more slowly than the surface.
Elk legeringselement dat eerder in deze gids is besproken, verdient uiteindelijk zijn plaats in een staalspecificatie vanwege de manier waarop het de grenzen tussen deze vier structuren verschuift, hetzij door de afkoelsnelheid te vertragen die nodig is om perliet te vermijden, door austeniet te stabiliseren bij lagere temperaturen, of door korrelgrenzen vast te zetten zodat welke structuur dan ook fijn en uniform blijft in plaats van grof.
Staalproductie en raffinage: hoe de inhoud van elementen wordt gecontroleerd
Elementpercentages worden niet zomaar als een recept door elkaar gemengd. Ze zijn het eindresultaat van een reeks verfijningsstappen die elk in een gecontroleerde volgorde specifieke elementen verwijderen of toevoegen.
- Het in rekening brengen van grondstoffen begint met ijzererts dat in een hoogoven wordt gereduceerd om vloeibaar ruwijzer te produceren, of met gerecycleerd staalschroot dat wordt gesmolten in een vlamboogoven, waarbij de keuze tussen de routes grotendeels wordt bepaald door de regionale energiekosten en de beschikbaarheid van schroot.
- Primaire raffinage in een basiszuurstofoven of vlamboogoven blaast zuurstof door de smelt om overtollige koolstof, silicium en fosfor uit het ruwe ijzer te verwijderen, waardoor de samenstelling naar een ruw doel wordt gebracht voordat fijnere aanpassingen beginnen.
- Gietlepelmetallurgie volgt, waarbij de smelt wordt overgebracht naar een apart vat en nauwkeurige toevoegingen van mangaan, chroom, nikkel, molybdeen en andere legeringselementen worden gedaan om de exacte doelchemie voor de beoogde kwaliteit te bereiken.
- Bij vacuümontgassing worden opgeloste waterstof, stikstof en resterende zuurstof verwijderd, wat vooral van cruciaal belang is voor staal dat bestemd is voor grote gesmede delen waar opgesloten gas interne schilfering of barsten kan veroorzaken zodra het onderdeel afkoelt.
- Door continu gieten wordt de verfijnde smelt gestold tot knuppels, bloemen of platen, en een monster uit deze fase wordt de officiële hitteanalyse die met het materiaal meegaat door het walsen en uiteindelijk naar de smeedwerkplaats.
Elk van deze fasen bestaat specifiek om de inhoud van elementen binnen een smalle band te controleren, en elke kortere weg die in een bepaald stadium wordt genomen, komt later naar voren als een inconsistentie die een smeedpers onmiddellijk zal blootleggen in de vorm van scheuren in het oppervlak of een ongelijkmatige korrelstroom.
Hoe elementinhoud zich gedraagt tijdens het staalsmeedproces

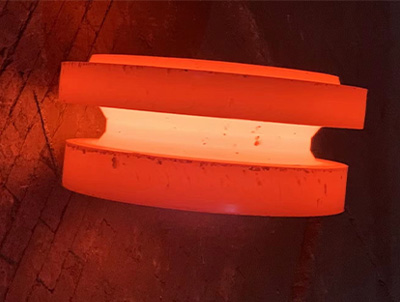

Bij het smeden van staal wordt een verwarmde knuppel opnieuw gevormd met behulp van drukkracht, en de elementaire samenstelling van die knuppel bepaalt rechtstreeks hoe deze reageert onder de hamer of pers. Als u deze volgorde begrijpt, kunt u verklaren waarom vervalsingsspecificaties verwijzen naar exacte chemie en niet alleen naar een soortnaam.
- De knuppel wordt verwarmd tot het austenitische temperatuurbereik, typisch tussen 1100°C en 1250°C voor gemiddelde koolstof- en laaggelegeerde kwaliteiten, waarbij de ijzer-koolstofstructuur zacht genoeg wordt om te vervormen zonder te barsten.
- Koolstof- en legeringselementen zoals chroom en molybdeen verhogen de temperatuur waarbij het materiaal zachter begint te worden. Daarom vereisen smeedblokken van hogere legeringen een strengere controle van de oven om onderverhitting te voorkomen, wat het risico van barsten met zich meebrengt, of oververhitting, waardoor de korrelstructuur grover wordt.
- Tijdens de vervorming blijven elementen zoals vanadium en niobium de korrelgrenzen op hun plaats houden, waardoor de kristalstructuur fijn blijft, zelfs als het metaal wordt samengedrukt en opnieuw wordt gevormd, wat de sterkte en levensduur van het voltooide smeedstuk direct verbetert.
- Na het smeden wordt het onderdeel gekoeld en vaak met warmte behandeld. Het molybdeen- en chroomgehalte bepalen hoe diep het stuk kan worden gehard tijdens het afschrikken, terwijl het mangaangehalte beïnvloedt hoe het staal daarna reageert op het ontlaten.
- Zwavel and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
Dit is de reden waarom leveranciers van smederijen doorgaans een volledig overzicht van de chemische samenstelling publiceren naast gegevens over mechanische eigenschappen, in plaats van alleen op de kwaliteitsaanduiding te vertrouwen. Twee partijen met dezelfde kwaliteit kunnen zich nog steeds verschillend gedragen in de pers als hun mangaan-zwavelverhouding of het gehalte aan sporenelementen zelfs maar enigszins varieert.
Graanstroom en elementenverdeling
Een uniek voordeel van smeden, vergeleken met gieten of machinaal bewerken uit staafmateriaal, is dat de drukvervorming de interne korrelstructuur uitlijnt langs de vorm van het voltooide onderdeel in plaats van er dwars doorheen te snijden. Legeringselementen die de korrelgrootte verfijnen, met name vanadium, titanium en niobium, versterken dit voordeel omdat een fijnere aanvangskorrelgrootte zich vertaalt in een meer continue, hogere integriteitsstroomlijn zodra het onderdeel volledig is gesmeed, wat een belangrijke reden is dat gesmede componenten consequent beter presteren dan gegoten of machinaal bewerkte equivalenten in vermoeidheidskritieke toepassingen zoals krukassen, drijfstangen en blanks voor tandwielen.
Temperatuurregeling voor verschillende legeringsfamilies
Gewone koolstofstalen knuppels tolereren een relatief breed smeedtemperatuurvenster, maar naarmate het chroom-, molybdeen- en nikkelgehalte stijgt, wordt dat venster aanzienlijk smaller. Hooggelegeerde knuppels van gereedschapsstaal en roestvrij staal moeten vaak binnen een band van slechts 50°C blijven om onvolledige vervorming aan de onderkant of overmatige korrelgroei en mogelijk beginnend smelten van insluitsels met een laag smeltpunt aan de bovenkant te voorkomen. Dit is een van de redenen waarom smederijen die gespecialiseerd zijn in roestvast staal of hooggelegeerd werk een strakkere oveninstrumentatie hanteren en vaker temperatuurcontroles uitvoeren dan winkels die zich puur op gewoon koolstofstaal richten.
Elementsamenstelling voor gangbare staalsoorten
Naamgevingssystemen voor staalsoorten, met name de viercijferige codes AISI en SAE, zijn rechtstreeks rond de inhoud van het element opgebouwd. Als u een kwaliteitnummer correct leest, wordt het grootste deel van het staal gemaakt, zonder dat een volledig laboratoriumrapport nodig is. In het standaard viercijferige systeem geven de eerste twee cijfers het primaire legeringselement of de familie aan, terwijl de laatste twee cijfers het koolstofgehalte in honderdsten van een procent benaderen, dus een kwaliteit als 4140 duidt op een familie van chroom-molybdeenlegeringen met ongeveer 0,40% koolstof.
| Rang | Koolstof | Belangrijke legeringselementen | Gemeenschappelijk gebruik |
|---|---|---|---|
| 1018 | 0,18% | Mn 0,60% - 0,90% | Algemene schachten, onderdelen met lage spanning |
| 1045 | 0,45% | Mn 0,60% - 0,90% | Gesmede tandwielen, assen |
| 4130 | 0,28% - 0,33% | Cr 0,80% - 1,10%, Mo 0,15% - 0,25% | Gesmede buizen, fittingen, ruimtevaartonderdelen |
| 4140 | 0,38% - 0,43% | Cr 0,80% - 1,10%, Mo 0,15% - 0,25% | Gesmede assen, gereedschappen, fittingen |
| 4340 | 0,38% - 0,43% | Ni 1,65% - 2,00%, Cr 0,70% - 0,90%, Mo 0,20% - 0,30% | Zwaar belaste, door vermoeiing belaste onderdelen |
| 8620 | 0,18% - 0.23% | Ni 0,40% - 0,70%, Cr 0,40% - 0,60%, Mo 0,15% - 0,25% | Gecarbureerde gesmede tandwielen, pinnen |
| 304 roestvrij | Maximaal 0,08% | Cr 18% - 20%, Ni 8% - 10,5% | Corrosiebestendige fittingen, vaten |
| 316 roestvrij | Maximaal 0,08% | Cr 16% - 18%, Ni 10% - 14%, Mo 2% - 3% | Smeedstukken voor maritieme en chemische verwerking |
| H13 Gereedschapsstaal | 0,32% - 0,45% | Cr 4,75% - 5,50%, Mo 1,10% - 1,75%, V 0,80% - 1,20% | Gesmede en machinaal bewerkte spuitgietmatrijzen |
Merk op dat het ijzergehalte nooit rechtstreeks in deze tabellen wordt vermeld. Het wordt eenvoudigweg opgevat als de rest zodra koolstof, mangaan, chroom, nikkel en andere elementen van 100% worden afgetrokken. Daarom wordt ijzer soms het balanselement op een chemisch samenstellingsblad genoemd.
Roestvrij staalfamilie: elementvariaties uitgelegd
Roestvast staal is niet één enkel materiaal, maar een familie van legeringen, gegroepeerd op basis van de manier waarop hun elementen de onderliggende kristalstructuur rangschikken. Het begrijpen van deze subfamilies maakt duidelijk waarom de percentages van elementen zo sterk verschuiven tussen de klassen die allemaal onder hetzelfde algemene roestvrije label vallen.
Austenitisch roestvrij staal
Austenitische kwaliteiten zoals 304 en 316 zijn afhankelijk van een hoog nikkelgehalte, doorgaans 8% of meer, om de austenietstructuur zelfs bij kamertemperatuur stabiel te houden in plaats van bij afkoeling in ferriet te veranderen. Dit geeft austenitisch roestvrij staal een uitstekende ductiliteit en taaiheid, samen met het extra voordeel dat het niet-magnetisch is, hoewel het niet door warmtebehandeling kan worden gehard zoals koolstof- en laaggelegeerde smeedstaalsoorten dat kunnen.
Ferritisch roestvrij staal
Ferritische kwaliteiten houden het nikkelgehalte laag of geheel afwezig en vertrouwen alleen op chroom, gewoonlijk tussen 10,5% en 18%, om corrosieweerstand te bieden. Omdat deze kwaliteiten magnetisch blijven en niet significant gehard kunnen worden door warmtebehandeling, worden ze meer gekozen vanwege kosteneffectieve corrosieweerstand in minder veeleisende structurele toepassingen dan voor gesmede componenten met hoge sterkte.
Martensitisch roestvrij staal
Martensitische roestvaste kwaliteiten combineren een gematigd chroomgehalte, doorgaans 12% tot 18%, met voldoende koolstof om dezelfde hardingsreactie mogelijk te maken als bij koolstof en laaggelegeerd staal. Dit maakt martensitisch roestvrij staal de voorkeursfamilie voor gesmede roestvrijstalen componenten die zowel corrosiebestendigheid als een hoge hardheid nodig hebben, zoals klepcomponenten, bestek en bepaalde pompassen.
Duplex roestvrij staal
Duplexkwaliteiten balanceren grofweg gelijke delen austeniet en ferriet door chroom, nikkel en stikstof zorgvuldig samen te houden, waardoor een structuur ontstaat die de sterkte van ferritische kwaliteiten combineert met een groot deel van de taaiheid en lasbaarheid van austenitische kwaliteiten. Deze balans zorgt ervoor dat duplex roestvast staal steeds gebruikelijker wordt in gesmede fittingen voor offshore en chemische verwerking die te maken hebben met zowel hoge mechanische belastingen als agressieve corrosieve omgevingen.
Gereedschapsstaal en hoogwaardige legeringselementen
Gereedschapsstaal vertegenwoordigt het uiteinde van de legeringscomplexiteit, waarbij meerdere sterke carbidevormende elementen opzettelijk worden gecombineerd om slijtvastheid en hittebestendigheid te bereiken die veel verder gaat dan wat standaard gelegeerd staal kan bieden.
Gereedschapsstaal voor koud werk
Koudwerkkwaliteiten zoals D2 zijn afhankelijk van een hoog chroomgehalte, vaak 11% tot 13%, gecombineerd met verhoogd koolstofgehalte om overvloedige harde chroomcarbiden door de hele microstructuur te vormen. Deze carbiden geven het staal een uitzonderlijke weerstand tegen schurende slijtage in toepassingen zoals stansmatrijzen en schaarmessen, hoewel het hoge carbidevolume het materiaal brozer kan maken dan lagergelegeerd gereedschapsstaal.
Heet werkgereedschapstaal
Warmwerkkwaliteiten zoals H13 gebruiken chroom, molybdeen en vanadium samen om weerstand te bieden aan verzachting bij de verhoogde temperaturen die voorkomen bij het spuitgieten en het smeden van matrijzen zelf. Omdat deze matrijzen herhaaldelijk worden verwarmd en gekoeld als er heet metaal tegenaan wordt gedrukt of gegoten, is de weerstand tegen thermische vermoeidheid net zo belangrijk als de ruwe hardheid. Daarom geeft de elementenbalans in heet werkstaal de voorkeur aan langdurige sterkte bij hoge temperaturen boven maximale hardheid bij kamertemperatuur.
Snelstaal
Snelstaal verhoogt het legeringsgehalte nog verder, door wolfraam of molybdeen te combineren met vanadium en soms kobalt om een scherpe snijkant te behouden, zelfs als wrijving de temperatuur van het gereedschap verhoogt tijdens machinale bewerking op hoge snelheid. De naam weerspiegelt het oorspronkelijke voordeel dat deze kwaliteiten boden ten opzichte van ouder gereedschapsstaal van gewoon koolstof, dat zijn hardheid verloor en snel dof werd zodra de snijsnelheden en de daaruit voortvloeiende hitte toenamen.
Koolstofequivalent: elementen combineren tot één getal
Omdat zoveel elementen tegelijkertijd de hardbaarheid en lasbaarheid beïnvloeden, gebruiken metallurgen één enkel gecombineerd cijfer, koolstofequivalent of CE genoemd, om het totale effect van de volledige chemie in één waarde samen te vatten. Een veelgebruikte versie van de formule voegt koolstof toe aan fracties van het mangaan-, chroom-, molybdeen-, nikkel- en kopergehalte.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
Een hoger koolstofequivalent betekent dat het staal beter bestand is tegen vervorming en beter slijt, maar het betekent ook dat het materiaal gevoeliger is voor door waterstof veroorzaakte scheuren tijdens het lassen en dat het moet worden voorverwarmd voordat er een lasverbinding wordt gemaakt. Gesmede componenten die later tot een groter geheel worden gelast, zoals drukvatsproeiers of structurele verbindingen, worden vaak gespecificeerd met een maximaal koolstofequivalentplafond in plaats van alleen maar een maximaal koolstofpercentage, omdat dit enkele getal het gecombineerde effect van elk element in één keer weergeeft.
Als praktisch referentiepunt produceert gewoon koolstofarm staal doorgaans een koolstofequivalent van minder dan 0,35, dat gemakkelijk las met minimale voorverwarming. Laaggelegeerde kwaliteiten met een gemiddeld koolstofgehalte, zoals 4140, liggen gewoonlijk tussen 0,55 en 0,70, waardoor een gematigde voorverwarming en een gecontroleerde interpass-temperatuur nodig zijn tijdens het lassen. Gereedschapsstaal en hooggelegeerde smeedkwaliteiten kunnen het koolstofequivalent boven de 0,90 brengen, waarna lassen over het algemeen helemaal wordt vermeden ten gunste van mechanische verbinding of vervanging van het gesmede onderdeel als één stuk.
Waarom nauwkeurige elementcontrole belangrijk is voor gesmede stalen onderdelen
Bij een smeedbewerking wordt een enorme drukkracht uitgeoefend op een verwarmde knuppel, en elke inconsistentie in de verdeling van de elementen komt onmiddellijk tot uiting in scheuren, scheuren of een ongelijkmatige graanstroom. Molens die knuppels leveren voor het smeden, houden doorgaans nauwere toleranties aan op mangaan, zwavel en fosfor dan molens die staal produceren voor eenvoudig gewalste platen, omdat het smeedproces elke zwakte concentreert op het punt van maximale vervorming. Een knuppel met een iets verhoogd zwavelgehalte, die geen zichtbaar probleem zou veroorzaken bij een gewalste plaat, kan volledig uit elkaar splijten wanneer deze onder een smeedhamer wordt geslagen.
Dit is ook de reden waarom gerenommeerde leveranciers van smeedstukken elke hitte van staal testen en de chemische samenstelling van elke batch bijhouden, in plaats van te vertrouwen op een algemene soortspecificatie. Kopers die gesmede flenzen, koppelingen, kleplichamen of aandrijfassen kopen, profiteren van het aanvragen van de daadwerkelijke warmteanalyse, omdat deze de werkelijke percentages van elk element onthult in plaats van alleen het nominale bereik dat in een catalogus is afgedrukt.
De consistentie van de elementen heeft ook invloed op de stroomafwaartse bewerking na het smeden. Een gesmeed onderdeel met gescheiden mangaansulfide-insluitsels kan ongelijkmatig worden bewerkt, waardoor een inconsistente oppervlakteafwerking en versnelde slijtage van het gereedschap ontstaat in sommige delen van hetzelfde onderdeel. Kopers die onverklaarde variaties in de bewerkingsprestaties zien tussen zogenaamd identieke gesmede onderdelen, herleiden de oorzaak vaak tot een inconsistente verdeling van de elementen binnen de oorspronkelijke knuppel, en niet tot een fout in het bewerkingsproces zelf.
Veelgestelde vragen
Wat is naast ijzer het belangrijkste element in staal?
Koolstof is het meest invloedrijke element omdat het meer dan welke andere toevoeging dan ook direct de hardheid, sterkte en ductiliteit controleert. Elk ander element wordt bovenop de ijzer-koolstofrelatie gelaagd om een specifieke eigenschap te verfijnen.
Kan staal überhaupt zonder koolstof bestaan?
Niet volgens de standaarddefinitie. Een legering met een zeer laag koolstofgehalte, soms minder dan 0,01% koolstof, zoals maragingstaal, wordt technisch geclassificeerd als staal omdat deze nog steeds afhankelijk is van een ijzermatrix die door andere mechanismen wordt versterkt, maar de overgrote meerderheid van commercieel staal bevat een meetbaar koolstofgehalte.
Waarom bevat roestvrij staal zoveel chroom?
Chroom content above roughly 11% forms a thin, continuously self-healing chromium oxide layer on the surface of the steel. This layer blocks oxygen and moisture from reaching the iron underneath, which is what gives stainless steel its resistance to rust compared with ordinary carbon steel.
Betekent een hoger legeringsgehalte altijd sterker staal?
Niet noodzakelijkerwijs. Legeringselementen veranderen specifieke eigenschappen in plaats van simpelweg kracht over de hele linie toe te voegen. Nikkel verbetert bijvoorbeeld vooral de taaiheid en prestaties bij lage temperaturen in plaats van de ruwe hardheid, terwijl chroom vooral de slijtvastheid en corrosieweerstand verbetert. De juiste combinatie hangt volledig af van hoe het voltooide onderdeel zal worden gebruikt.
Waarom specificeren gesmede onderdelen exacte elementpercentages in plaats van alleen een cijfernaam?
Omdat zelfs kleine verschuivingen in het mangaan-, zwavel- of fosforgehalte binnen het toegestane bereik voor een soort kunnen veranderen hoe de knuppel zich tijdens het smeden onder drukkracht gedraagt. Dankzij de exacte warmtechemie kunnen ingenieurs de graanstroom, het risico op barsten en de reactie op de warmtebehandeling na het smeden met veel grotere nauwkeurigheid voorspellen dan alleen met een soortnaam.
Wat gebeurt er als het zwavelgehalte in staal te hoog is vóór het smeden?
Overtollige zwavel reageert met ijzer en vormt ijzersulfide, dat smelt bij een veel lagere temperatuur dan de omringende staalmatrix. Tijdens heet smeden kunnen deze laagsmeltende insluitsels ervoor zorgen dat de knuppel inwendig uit elkaar scheurt, een defect dat bekend staat als hete kortheid en dat grotendeels wordt voorkomen door voldoende mangaan toe te voegen om de zwavel te binden.
Staat het ijzergehalte ooit vermeld op een staalspecificatieblad?
IJzer wordt zelden als een specifiek percentage vermeld, omdat het wordt behandeld als het saldo van de compositie nadat met elk ander element rekening is gehouden. Een typische koolstofstaalspecificatie vermeldt de maxima van koolstof, mangaan, fosfor, zwavel en silicium, waarbij ijzer eenvoudigweg de rest vormt, meestal 97% tot 99% van het totale gewicht.
Waarom voegen sommige kwaliteiten boor toe terwijl chroom en molybdeen de hardbaarheid al verbeteren?
Borium is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
Wat is het verschil tussen een warmgewalst en een gesmeed product gemaakt van dezelfde staalsoort?
Beide gaan uit van dezelfde chemische samenstelling, maar bij het smeden wordt een geconcentreerde drukkracht uitgeoefend die de interne korrelstroom langs de vorm van het onderdeel uitlijnt en eventuele interne porositeit die overblijft na het gieten, afsluit. Warmgewalst staafmateriaal heeft een meer uniforme, minder gerichte korrelstructuur. Voor componenten die kritiek zijn op vermoeidheid levert de uitgelijnde korrelstroom die door smeden wordt bereikt doorgaans betere mechanische prestaties op, ook al is de onderliggende elementchemie identiek.
Hoe beslissen ingenieurs welke legeringselementen ze moeten specificeren voor een nieuw gesmeed onderdeel?
De selectie vertrekt doorgaans van de mechanische vereisten van het onderdeel, zoals de vereiste treksterkte, slagvastheid bij de verwachte gebruikstemperatuur en weerstand tegen corrosie of slijtage, en werkt vervolgens terug naar een kwaliteit waarvan bekend is dat de gevestigde elementreeksen deze eigenschappen op betrouwbare wijze leveren. Kosten, lasbaarheid en bewerkbaarheid worden naast de zuivere mechanische prestaties gewogen, aangezien het hoogst gelegeerde staal zelden de meest praktische of economische keuze is voor een bepaalde toepassing.
