Waar is staallegering van gemaakt? Gids voor samenstelling en smeden

Direct antwoord

Een staallegering bestaat in principe uit ijzer en koolstof, maar wat gewoon staal omzet in hoogwaardig gelegeerd staal is de doelbewuste toevoeging van een of meer legeringselementen – zoals chroom, nikkel, molybdeen, mangaan, vanadium of wolfraam – die elk bijdragen aan specifieke mechanische of chemische eigenschappen. Smeedstukken van gelegeerd staal , geproduceerd door dit verrijkte materiaal onder hoge drukkrachten te vormen, vertegenwoordigen een van de structureel meest betrouwbare vormen van metaalbewerking in de industriële productie.

De basissamenstelling van staal is ijzer (Fe), doorgaans gecombineerd met koolstof (C), in niveaus variërend van 0,05% tot 2,0% op gewichtsbasis . Legeringselementen worden vervolgens in gecontroleerde percentages geïntroduceerd om de hardheid, treksterkte, corrosieweerstand, taaiheid of hittebestendigheid te wijzigen, afhankelijk van de toepassing. Deze doelbewuste samenstellingstechniek is wat gelegeerd staal onderscheidt van gewoon koolstofstaal – en dat maakt het ook Smeedstukken van gelegeerd staal zo gewaardeerd in veeleisende industrieën zoals olie en gas, lucht- en ruimtevaart, automobielindustrie en zware machines.

De kernelementen waaruit gelegeerd staal bestaat

Om te begrijpen waar gelegeerd staal van gemaakt is, moet je kijken naar de elementaire bouwstenen ervan. Elk element dient een doel; niets wordt toegevoegd zonder een berekende reden.

Ijzer (Fe)

Het primaire basismetaal. IJzer vormt de structurele ruggengraat. Zuiver ijzer is relatief zacht en ductiel. Daarom worden koolstof en andere legeringselementen toegevoegd om de mechanische prestaties te verbeteren. IJzer vormt meestal 97% of meer van de totale samenstelling in de meeste gelegeerde staalsoorten.

Koolstof (C)

Het meest kritische legeringselement. Het koolstofgehalte regelt rechtstreeks de hardheid en treksterkte. Laaggelegeerde staalsoorten bevatten koolstof in het bereik van 0,15% tot 0,50% . Een hoger koolstofgehalte verhoogt de hardheid, maar vermindert de lasbaarheid en taaiheid, waardoor een zorgvuldige balans bij smeedtoepassingen vereist is.

Chroom (Cr)

Toegevoegd in hoeveelheden van 0,5% tot 18% Chroom verbetert de corrosieweerstand en hardheid dramatisch. Bij niveaus boven 10,5% wordt staal roestvrij. In smeedstukken van gelegeerd staal voor toepassingen bij hoge temperaturen stabiliseert chroom ook carbiden bij hoge temperaturen, waardoor verzachting bij hitte wordt voorkomen.

Nikkel (Ni)

Nikkel verbetert de taaiheid, vooral bij lage temperaturen, en verbetert de corrosieweerstand. Het wordt vaak gebruikt in hoeveelheden van 1% tot 5% in constructief gelegeerd staal. In combinatie met chroom creëert nikkel enkele van de meest slagvaste gelegeerde staalsoorten die beschikbaar zijn voor smeedstukken in drukvaten en turbinecomponenten.

malybdenum (Mo)

Molybdeen, een van de meest gewaardeerde toevoegingen aan hoogwaardig gelegeerd staal, wordt doorgaans toegevoegd 0,15% tot 1,0% . Het verbetert de hardbaarheid, de weerstand tegen verbrossing door tempering en de sterkte bij hoge temperaturen aanzienlijk. Smeedstukken van gelegeerd staal die worden gebruikt bij olieboringen en petrochemische omgevingen bevatten bijna altijd molybdeen.

Mangaan (Mn)

Mangaan draagt bij aan deoxidatie tijdens de staalproductie en verbetert de hardbaarheid en treksterkte. Het neutraliseert de schadelijke effecten van zwavel door mangaansulfide te vormen in plaats van ijzersulfide. Niveaus variëren doorgaans van 0,30% tot 1,80% in standaard gelegeerde staalsoorten.

Hoe gelegeerd staal wordt geclassificeerd: laaggelegeerd versus hooggelegeerd

Niet alle gelegeerde staalsoorten zijn qua samenstelling of prestatie gelijk. De industrie verdeelt ze in twee brede categorieën op basis van het totale percentage aanwezige legeringselementen. Deze classificatie heeft een directe impact op smeedparameters, vereisten voor warmtebehandeling en eindgebruikstoepassingen.

Classificatie van gelegeerd staal op basis van het totale gehalte aan legeringselementen en typische toepassingen
Categorie	Totaal legeringsgehalte	Gemeenschappelijke legeringselementen	Typische toepassingen
Laaggelegeerd staal	Minder dan 8%	Cr, Mo, Ni, Mn, V	Drukvaten, pijpleidingen, structurele smeedstukken, auto-onderdelen
Hooggelegeerd staal	8% of meer	Cr, Ni, Mo, W, Co	Lucht- en ruimtevaart, gasturbines, chemische verwerking, smeedstukken op hoge temperatuur
Roestvrij staal (subset)	Boven 10,5% Cr minimaal	Cr, Ni, Mo	Voedselverwerking, scheepvaart, medisch, klepsmeedwerk
Gereedschapsstaal (subset)	Variabele, hoge C-legeringen	W, Mo, Cr, V	Snijgereedschappen, matrijzen, mallen, smeedgereedschap

In de smeedindustrie is Laaggelegeerd staal is verantwoordelijk voor het merendeel van de wereldwijd geproduceerde smeedstukken van gelegeerd staal , vooral omdat ze een uitstekende balans bieden tussen mechanische eigenschappen en kostenefficiëntie. Hooggelegeerde kwaliteiten zijn gereserveerd voor extreme gebruiksomstandigheden waarbij prestatie-eisen de hogere materiaalkosten rechtvaardigen.

Hoe gelegeerd staal wordt geproduceerd: van ruw erts tot afgewerkte samenstelling

De productie van gelegeerd staal is een metallurgisch proces dat uit meerdere fasen bestaat en waarbij nauwkeurige controle bij elke stap vereist is. Het begrijpen van dit proces verklaart waarom de consistentie van de samenstelling zo belangrijk is bij smeedstukken van gelegeerd staal; zelfs kleine afwijkingen in de chemie kunnen de uiteindelijke eigenschappen van het gesmede onderdeel aanzienlijk beïnvloeden.

IJzerertsmelten en primaire staalproductie

Het proces begint in een hoogoven waar ijzererts, cokes en kalksteen worden gecombineerd bij hogere temperaturen 1.500°C . Dit levert ruwijzer op, een vorm van ijzer met een hoog koolstofgehalte en een hoge onzuiverheid. Ruw ijzer wordt vervolgens geraffineerd in een basiszuurstofoven (BOF) of vlamboogoven (EAF) om het koolstofgehalte te verminderen en ongewenste onzuiverheden zoals zwavel en fosfor te verwijderen, waardoor ruw staal ontstaat.

Secundaire metallurgie en toevoeging van legeringselementen

Legeringselementen worden toegevoegd tijdens de secundaire metallurgie, vaak in een gietoven. Ferrolegeringen (ijzer-chroom, ferro-molybdeen, ferro-vanadium, enz.) worden in precieze hoeveelheden geïntroduceerd om de beoogde chemie te bereiken. Vacuümontgassing kan worden toegepast om het waterstof- en zuurstofniveau te minimaliseren - vooral van cruciaal belang voor smeedstukken van gelegeerd staal die aan hoge spanningen worden blootgesteld. De hele pollepel wordt meerdere keren geroerd en bemonsterd om de chemische homogeniteit vóór het gieten te bevestigen.

Continu gieten of ingotsgieten

Het vloeibare gelegeerde staal wordt gestold tot knuppels, bloemen, platen of blokken, afhankelijk van het stroomafwaartse smeedproces. Voor grote smeedstukken van gelegeerd staal - zoals ringsmeedstukken, assen of drukvatlichamen - ingots gieten heeft vaak de voorkeur. Ingots kunnen een paar honderd kilogram tot meer wegen 300 ton . De stollingssnelheid en de geometrie van de ingots beïnvloeden de interne stevigheid van het materiaal. Daarom is het ontwerp van de ingots onderdeel van het kwaliteitstechnische proces.

Homogenisatie en conditionering

Gegoten blokken of knuppels worden in homogenisatieovens geweekt bij temperaturen die doorgaans tussen de 0 en 10 liggen 1.100°C en 1.250°C gedurende langere perioden (tot 48 uur voor grote blokken) om segregatie te elimineren – de ongelijke verdeling van legeringselementen die optreedt tijdens het stollen. Over deze stap kan niet worden onderhandeld voor hoogwaardige smeedstukken van gelegeerd staal, waarbij uniforme eigenschappen over de gehele doorsnede vereist zijn.

Wat maakt smeedstukken van gelegeerd staal anders dan gietstukken of staafmateriaal

Zodra gelegeerd staal in de vorm van een staaf of knuppel wordt geproduceerd, ondergaat het materiaal smeden - een thermomechanisch proces dat de interne structuur van het staal fundamenteel verandert en de mechanische eigenschappen ervan verheft, veel verder dan wat gieten of machinaal bewerken uit staafmateriaal kan bereiken.

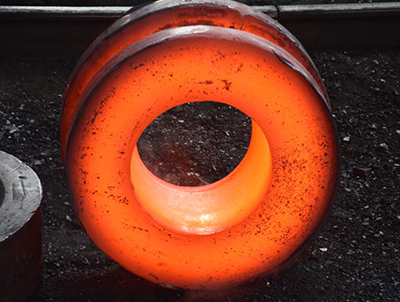

Tijdens het smeedproces wordt het gelegeerde staal verwarmd tot het smeedtemperatuurbereik, meestal tussen 1.050°C en 1.250°C — en vervolgens gevormd door middel van drukkracht met behulp van hydraulische persen, hamers of ringwalsapparatuur. Dit vervormingsproces bereikt verschillende kritische resultaten:

Interne porositeit en krimpholten door het gieten worden gesloten en geconsolideerd, waardoor een volledig dicht, gezond materiaal ontstaat.
De korrelstructuur is verfijnd en uitgelijnd langs de vorm van het onderdeel, waardoor een directionele vezelstructuur ontstaat die de sterkte in de primaire spanningsrichting verbetert.
Insluitsels en segregatiebanden worden opgebroken en herverdeeld, waardoor hun negatieve impact op de levensduur van vermoeidheid wordt verminderd.
Het thermomechanische werk introduceert een gecontroleerde dislocatiedichtheid in het kristalrooster, wat bijdraagt aan een hogere vloeigrens.

Het resultaat is dat Smeedstukken van gelegeerd staal typically exhibit 20% to 40% higher fatigue strength vergeleken met gelijkwaardige gietstukken van gelegeerd staal met dezelfde samenstelling. Dit is de reden waarom veiligheidskritische componenten – turbineschijven, landingsgestellen, drukflenzen, boorkragen – bijna altijd worden gespecificeerd als smeedstukken in plaats van gietstukken.

Veel voorkomende gelegeerde staalsoorten die worden gebruikt in smeedstukken en wat ze bevatten

De mondiale staalindustrie heeft honderden soorten gelegeerd staal gestandaardiseerd, elk met een gedefinieerd samenstellingsbereik dat is geoptimaliseerd voor specifieke prestatiekenmerken. De volgende kwaliteiten behoren tot de meest gebruikte smeedstukken van gelegeerd staal:

4140

AISI 4140 — Chroom-molybdeenstaal

Samenstelling: 0,38–0,43% C, 0,80–1,10% Cr, 0,15–0,25% Mo, 0,75–1,00% Mn . Eén van de meest gebruikte gelegeerde staalsoorten wereldwijd. Biedt uitstekende hardbaarheid, weerstand tegen vermoeidheid en taaiheid. Vaak gesmeed tot assen, tandwielen, assen, drijfstangen en gereedschapsverbindingen voor de olie- en gassector. Treksterkte na warmtebehandeling bereikt 950–1.100 MPa afhankelijk van de sectiedikte en tempertemperatuur.

4340

AISI 4340 — Nikkel-chroom-molybdeenstaal

Samenstelling: 0,38–0,43% C, 0,70–0,90% Cr, 0,20–0,30% Mo, 1,65–2,00% Ni . 4340 staat bekend als een gelegeerd staal van vliegtuigkwaliteit en biedt uitstekende sterkte en taaiheid, zelfs bij grote dwarsdoorsneden. Smeedstukken van gelegeerd staal gemaakt van 4340 worden gebruikt in vliegtuigonderstellen, krukassen en structurele componenten van pantserkwaliteit. De treksterkte kan groter zijn dan 1.400 MPa wanneer het op de juiste manier met warmte is behandeld.

F22

ASTM A182 F22 — Chroom-molybdeenlegering (2,25Cr-1Mo)

Een legering die bestand is tegen hoge temperaturen 2,00–2,50% Cr en 0,87–1,13% Mo . Op grote schaal gespecificeerd voor drukvat- en leidingsmeedstukken in petrochemische en raffinaderijomgevingen. Deze kwaliteit behoudt zijn sterkte en is bestand tegen waterstofaanvallen bij temperaturen tot 550°C , waardoor het onmisbaar is in flenzen, kleplichamen en reactormondstukken van hydroprocessingapparatuur.

P91

Kwaliteit P91 – Gemodificeerd 9Cr-1Mo staal

Samenstelling: 8,00–9,50% Cr, 0,85–1,05% Mo, 0,18–0,25% V, 0,06–0,10% Nb . Speciaal ontwikkeld voor hogedruk- en hogetemperatuurstoomdiensten bij de energieopwekking. Smeedstukken van gelegeerd staal van P91 worden gebruikt in de belangrijkste stoomleidingen, headers en kleplichamen die werken bij temperaturen tot 620°C . Door de toevoeging van vanadium en niobium ontstaan fijne carbideprecipitaten die bestand zijn tegen kruipvervorming gedurende tientallen jaren van gebruik.

Warmtebehandeling van smeedstukken van gelegeerd staal: het ontsluiten van de ware eigenschappen

De samenstelling van gelegeerd staal bepaalt het potentieel ervan, maar warmtebehandeling ontsluit dat potentieel en maakt het geschikt voor een specifieke toepassing. Smeedstukken van gelegeerd staal ondergaan na het smeden bijna altijd minstens één warmtebehandeling, en veel daarvan ondergaan meerdere opeenvolgende behandelingen.

Normaliseren

Het smeden wordt verwarmd tot een temperatuur van ongeveer 50°C tot 70°C boven de bovenste kritische temperatuur (Ac3) en vervolgens luchtgekoeld. Normaliseren verfijnt de korrelstructuur die tijdens het smeden wordt verstoord en verlicht restspanningen. Voor gelegeerd staal liggen de normalisatietemperaturen doorgaans tussen 860°C en 950°C . Deze behandeling is vaak de eerste stap vóór het blussen en temperen.

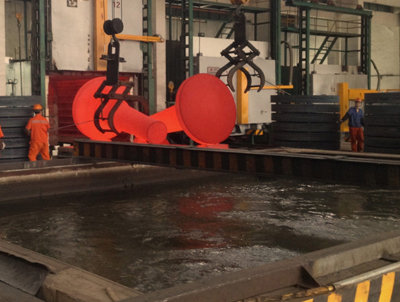

Afschrikken en temperen (Q&T)

Afschrikken omvat het verwarmen van het smeedstuk tot de austenitisatietemperatuur (meestal 830°C tot 900°C voor de meeste Cr-Mo gelegeerde staalsoorten) en snel afkoelen in water, olie of polymeer blusmedia. Dit levert een martensitische microstructuur op met een zeer hoge hardheid – vaak daarboven 50 HRC – maar ook hoge brosheid. Temperen verwarmt vervolgens het martensitische smeedstuk tot een lagere temperatuur, meestal tussenin 540°C en 700°C , om broosheid te verminderen terwijl het grootste deel van de sterkteverbetering behouden blijft. De uiteindelijke mechanische eigenschappen zijn zeer goed regelbaar door selectie van de tempertemperatuur.

Gloeien

Gebruikt wanneer het smeedwerk maximale zachtheid nodig heeft voor bewerking, of wanneer interne spanningen volledig moeten worden verwijderd. Volledig uitgloeien omvat langzame koeling van de oven van boven Ac3, waardoor een overwegend ferritisch-perlitische microstructuur ontstaat. Voor sommige complexe smeedstukken van gelegeerd staal met ingewikkelde bewerkingsvereisten vermindert het gloeien de slijtage van het gereedschap en de bewerkingscyclustijden aanzienlijk, waardoor de bewerkingstijd soms met 30% tot 50% vergeleken met smeden in de afgeschrikte toestand.

Warmtebehandeling na het lassen (PWHT)

Veel smeedstukken van gelegeerd staal worden in gelaste samenstellingen verwerkt. Na het lassen bevat de hittebeïnvloede zone (HAZ) een geharde, brosse microstructuur en resttrekspanningen die kunnen leiden tot vertraagde scheuren of servicefouten. PWHT bij temperaturen doorgaans tussen 600°C en 760°C voor Cr-Mo gelegeerd staal tempert de HAZ, vermindert het waterstofgehalte en verlaagt de restspanningen tot aanvaardbare niveaus. Voor smeedstukken van drukvaten is PWHT een verplichte vereiste onder de meeste ontwerpcodes.

Industrieën die afhankelijk zijn van smeedstukken van gelegeerd staal en waarom samenstelling ertoe doet

De keuze van de samenstelling van gelegeerd staal voor smeedstukken is altijd toepassingsgericht. Verschillende industrieën stellen zeer verschillende eisen aan hun gesmede componenten, en de legeringsstrategie moet nauwkeurig worden afgestemd op de serviceomgeving.

Olie- en gasindustrie

Boorkragen, kleppen, putmondapparatuur en pijpleidingflenzen werken in omgevingen met extreme druk, door H2S veroorzaakte spanningscorrosie en corrosieve vloeistoffen. Smeedstukken van gelegeerd staal in deze sector worden gewoonlijk de kwaliteiten AISI 4130, 4140 en F22 gebruikt, die allemaal een adequate corrosieweerstand combineren met de hoge vloeigrens die nodig is om druk boven 100 MPa in deepwell-toepassingen.

Lucht- en ruimtevaart en defensie

Onderdelen van het landingsgestel, actuatorstangen en structurele bevestigingsfittingen vereisen de hoogst haalbare sterkte-gewichtsverhouding in staal. AISI 4340 en zijn varianten met vacuümboog-hersmelting (VAR) bieden treksterktes tot 1.800 MPa op breuktaaiheidsniveaus die compatibel zijn met een schadetolerant ontwerp. Elke gram gewicht die in een vliegtuig wordt bespaard, heeft een operationele waarde op de lange termijn. Daarom wordt de legeringssamenstelling in smeedstukken van gelegeerd staal in de lucht- en ruimtevaart gecontroleerd op toleranties die veel strikter zijn dan bij standaard commerciële kwaliteiten.

Energieopwekking

Stoomturbinerotoren, generatorschachten en drukvatmondstukken in kern- en thermische energiecentrales werken decennialang continu op hoge temperatuur en druk. Bij de smeedstukken van gelegeerd staal in deze sector wordt gebruik gemaakt van kruipvaste kwaliteiten zoals P91, P92 en 12Cr-1Mo, waarbij toevoegingen van vanadium, niobium en wolfraam zorgen voor microstructurele stabiliteit die maatverandering en sterkteverlies over de hele linie voorkomt. 100.000 uur van dienst bij temperaturen boven 550°C.

Auto-industrie en zware machines

Krukassen, nokkenassen, drijfstangen, assen en versnellingsbakonderdelen vertegenwoordigen het grootste volumesegment van de mondiale markt voor smeedstukken van gelegeerd staal. Kwaliteiten als 5140 (Cr-staal) en 8620 (Ni-Cr-Mo-carboneerstaal) domineren hier en bieden een combinatie van oppervlaktehardheid door verharding en taaie kerneigenschappen door de legeringssamenstelling. De jaarlijkse productie van smeedstukken van gelegeerd staal voor auto's overtreft 10 miljoen ton wereldwijd , waardoor de automobielsector het grootste eindgebruikssegment is geworden.

Testen en kwaliteitscontrole van smeedstukken van gelegeerd staal

Omdat de samenstelling van gelegeerd staal rechtstreeks de eigenschappen van het uiteindelijke smeedstuk bepaalt, zijn rigoureuze tests in meerdere productiefasen de standaardpraktijk. De volgende tests worden routinematig uitgevoerd op smeedstukken van gelegeerd staal om te verifiëren dat het materiaal aan de specificatie-eisen voldoet:

Chemische analyse

Optische emissiespectrometrie (OES) of röntgenfluorescentie (XRF) wordt gebruikt om de chemische samenstelling van elke hitte van gelegeerd staal te verifiëren vóór het smeden. De resultaten moeten binnen het opgegeven compositiebereik voor elk element vallen. Voor kritische toepassingen wordt de analyse van de gietlepel aangevuld met een productanalyse van het voltooide smeedstuk.

Mechanische testen

Trekproeven (volgens ASTM E8 of ISO 6892) meten de vloeigrens, treksterkte, rek en verkleining van het oppervlak. Charpy-impacttests (volgens ASTM E23) evalueren de taaiheid bij gespecificeerde temperaturen. Hardheidstesten (Brinell, Rockwell of Vickers) verifiëren de warmtebehandelingsreactie over de smeeddoorsnede.

Ultrasoon testen (UT)

Geautomatiseerde of handmatige UT wordt gebruikt om interne discontinuïteiten zoals porositeit, scheuren of insluitsels in het lichaam van het smeedstuk te detecteren. Acceptatiecriteria worden gedefinieerd door normen zoals ASTM A388 of EN 10228-3. Voor grote smeedstukken van gelegeerd staal die in drukvaten of turbines worden gebruikt, wordt UT uitgevoerd 100% van het smeedvolume .

Magnetische deeltjestesten (MT)

MT detecteert discontinuïteiten aan het oppervlak en nabij het oppervlak in ferritisch gelegeerd staal. Het smeden is gemagnetiseerd en fijne ferromagnetische deeltjes onthullen scheurindicaties aan het oppervlak. Deze test is vooral belangrijk voor smeedstukken van gelegeerd staal die machinaal zijn bewerkt, omdat bij machinale bewerking ondergrondse scheuren aan het licht kunnen komen of naden bloot kunnen komen die niet zichtbaar waren in de ruw gesmede toestand.

Gelegeerd staal versus gewoon koolstofstaal bij smeedtoepassingen

Een praktische vraag bij elk smeedontwerpproces is of de extra kosten van legeringselementen gerechtvaardigd zijn in vergelijking met gewoon koolstofstaal. De volgende vergelijking biedt een datagedreven perspectief:

Belangrijke vergelijking van eigenschappen tussen gewoon koolstofstaal en gewone smeedstaalsoorten van gelegeerd staal
Eigendom	Gewoon koolstofstaal (1045)	Gelegeerd staal (4140)	Gelegeerd staal (4340)
Treksterkte (Q&T)	570–700 MPa	950–1.100 MPa	1.200–1.450 MPa
Hardbaarheid	Laag (ondiepe verharding)	Middelhoog	Zeer hoog
Taaiheid bij lage temperatuur	Arm	Goed	Uitstekend
Corrosiebestendigheid	Arm	maderate	maderate
Sterkte bij hoge temperaturen	Arm above 300°C	Goed to 450°C	Goed to 450°C
Relatieve materiaalkosten	Laagste	1,5–2x gewone koolstof	2,5–4x gewone koolstof

In toepassingen waarbij het smeedstuk klein, licht belast of gemakkelijk vervangbaar is, kan gewoon koolstofstaal een praktische keuze zijn. Voor elk onderdeel waar falen echter catastrofaal zou zijn, of waar het verkleinen van de sectiegrootte (gewicht) commercieel belangrijk is, Smeedstukken van gelegeerd staal deliver a cost-performance advantage dat de hogere materiaalprijs snel compenseert door een lager gewicht van de componenten, een langere levensduur en een lagere onderhoudsfrequentie.

Hoe u de juiste gelegeerde staalsoort selecteert voor uw smeedvereisten

Het selecteren van de juiste samenstelling van gelegeerd staal voor een smeedproject is een gestructureerde technische beslissing. De volgende factoren moeten systematisch worden geëvalueerd:

Bereik bedrijfstemperatuur: Voor omgevings- en gematigde temperaturen tot 400°C zijn standaard Cr-Mo-kwaliteiten zoals 4140 of F11 voldoende. Voor temperaturen boven 500°C moeten gemodificeerde 9Cr-kwaliteiten (P91, P92) of austenitisch roestvrij smeedwerk worden overwogen.
Vereist sterkteniveau: Bepaal de minimale vloeigrens en treksterkte die vereist zijn voor het ontwerp. Voor vloeisterktes boven 900 MPa moeten nikkelhoudende kwaliteiten (4340, 300M) of gelegeerd staal met ultrahoge sterkte worden geselecteerd.
Sectiedikte en hardbaarheid: Smeedstukken met grotere secties vereisen een hogere hardbaarheid om doorharding te bereiken. Gewoon gelegeerd staal zoals 4140 kan volledig worden gehard in secties tot ongeveer Diameter 75 mm ; voor grotere secties zijn hogere nikkelkwaliteiten of vacuüm-omgesmolten varianten nodig.
Corrosieve omgeving: Als het smeedstuk wordt blootgesteld aan H2S, chloriden of zure omgevingen, moeten corrosiebestendige gelegeerde staalsoorten met hogere chroom- of roestvrije kwaliteiten worden overwogen, zelfs als aan de mechanische basisvereisten zou kunnen worden voldaan door een eenvoudigere legering.
Lasbaarheidsvereisten: Een hoger koolstof- en legeringsgehalte vermindert over het algemeen de lasbaarheid. Als het gelegeerd staal tijdens gebruik wordt gelast, geldt een koolstofequivalent (CE)-waarde hieronder 0.45 is doorgaans bedoeld om door waterstof veroorzaakte scheurvorming in de HAZ te voorkomen zonder verplichte voorverwarming.
Slagvastheid bij lage temperaturen: Voor offshore-, arctische of cryogene toepassingen moet Charpy-impactenergie bij de minimale ontwerptemperatuur worden gespecificeerd. Nikkeltoevoegingen zijn de meest effectieve manier om de taaiheid bij temperaturen onder het vriespunt in smeedstukken van gelegeerd staal te behouden.

Opkomende trends in de samenstelling van gelegeerd staal en smeedtechnologie

Het vakgebied van de ontwikkeling van gelegeerd staal is niet statisch. Onderzoek en industriële ontwikkelingsinspanningen blijven de grenzen verleggen van wat gelegeerde staalsamenstellingen kunnen bereiken, met aanzienlijke gevolgen voor de volgende generatie smeedstukken van gelegeerd staal.

Geavanceerde hoogsterkte laaggelegeerde staalsoorten (AHSLA).

Deze kwaliteiten bereiken treksterktes hierboven 1.000 MPa met een totaal legeringsgehalte van minder dan 3%, voornamelijk door toevoegingen van microlegeringen van niobium (0,02–0,06%), titanium (0,01–0,04%) en vanadium (0,05–0,15%). Het mechanisme is gebaseerd op precipitatieharding door fijne carbide- en nitridedeeltjes die ontstaan tijdens gecontroleerde afkoeling na het smeden. Het resultaat is een kwaliteit die de sterkte van traditioneel hooggelegeerd staal combineert met een aanzienlijk verbeterde lasbaarheid en lagere grondstofkosten.

Thermomechanische gecontroleerde verwerking (TMCP) voor smeedstukken

TMCP integreert smeedvervorming met gecontroleerde koeling in een enkele gecoördineerde reeks, ter vervanging van conventionele opwarm- en afschrikcycli. Voor gelegeerd staal kan TMCP onderstaande korrelgroottes bereiken 10 micrometer – veel fijner dan conventioneel gesmeed en hittebehandeld materiaal. De fijnere korrelgrootte verbetert tegelijkertijd de sterkte, taaiheid en weerstand tegen vermoeidheid zonder het legeringsgehalte te verhogen, waardoor het energieverbruik bij warmtebehandeling tot wel 25% bij sommige smeedwerkzaamheden.

Additive Manufacturing als aanvulling op smeedstukken

Hoewel additieve productie (AM) de vezelstructuur en dichtheid van smeedstukken van gelegeerd staal niet kan reproduceren, wordt het steeds vaker gebruikt voor voorvormen met een bijna netvormige vorm die vervolgens worden gesmeed. Deze hybride aanpak vermindert materiaalverspilling Buy-to-fly-ratio's van 60-70% typisch bij conventioneel smeden tot minder dan 30% voor complexe vormen, terwijl de structurele integriteitsvoordelen van het smeedproces behouden blijven. Gelegeerde staalpoeders voor AM vormen een groeiend speciaalsegment, met samenstellingen die nauw aansluiten bij gevestigde smeedlegeringen.

Computationeel legeringsontwerp

Op CALPHAD gebaseerde computationele thermodynamica-instrumenten stellen metallurgen nu in staat nieuwe samenstellingen van gelegeerd staal te ontwerpen door fasediagrammen, transformatietemperaturen en microstructurele evolutie te voorspellen voordat een enkele kilogram staal is gesmolten. Deze aanpak versnelt dramatisch de ontwikkelingscyclus voor nieuwe smeedkwaliteiten van gelegeerd staal, waardoor de tijd van concept tot gekwalificeerde productiekwaliteit wordt verkort ten opzichte van de traditionele 10–15 jaar tot slechts 3 à 5 jaar in sommige programma's.

Taal

+86-13915203580

Feedback indienen
