Wat is de legering van staal: samenstelling, soorten en smeedstukken

Wat is de legering van staal – een direct antwoord

Staal is in wezen een legering van ijzer en koolstof, waarvan het koolstofgehalte doorgaans varieert 0,02% tot 2,14% op gewichtsbasis . Als mensen echter vragen 'wat is de legering van staal', bedoelen ze vaak specifiek gelegeerd staal - een categorie staal die verder gaat dan gewoon koolstofstaal door een of meer extra legeringselementen op te nemen, zoals chroom, nikkel, molybdeen, vanadium, mangaan, silicium of wolfraam. Deze aanvullende elementen zijn opzettelijk geïntroduceerd om specifieke mechanische, fysische of chemische eigenschappen te verbeteren die koolstof alleen niet kan bereiken.

Praktisch gezien is gelegeerd staal verdeeld in twee brede categorieën: laaggelegeerd staal , waarbij het totale legeringsgehalte lager is dan 8%, en hooggelegeerd staal , waarbij het totale legeringsgehalte groter is dan 8%. Roestvast staal, gereedschapsstaal en snelstaal vallen allemaal onder de categorie hooggelegeerd. De specifieke combinatie en concentratie van legeringselementen bepalen rechtstreeks de sterkte, hardheid, taaiheid, corrosieweerstand en lasbaarheid van het staal.

Een van de industrieel meest belangrijke toepassingen van gelegeerd staal is de productie van Smeedstukken van gelegeerd staal — componenten gevormd door drukkrachten die een superieure korrelstructuur en mechanische eigenschappen opleveren in vergelijking met gietstukken of machinaal bewerkt staafmateriaal. Het begrijpen van de samenstelling van gelegeerd staal is daarom onlosmakelijk verbonden met het begrijpen hoe deze smeedstukken in verschillende industrieën worden ontworpen en toegepast.

De kernlegeringselementen in staal en hun rollen

Elk legeringselement dat aan staal wordt toegevoegd, dient een duidelijk metallurgisch doel. De volgende uitsplitsing omvat de meest gebruikte elementen en de specifieke eigenschappen die ze verlenen:

Chroom (Cr)

Chroom wordt toegevoegd in hoeveelheden variërend van 0,5% tot 30% afhankelijk van de toepassing. Bij concentraties boven de 10,5% vormt het een passieve oxidelaag op het staaloppervlak, waardoor ontstaat wat wij kennen als roestvrij staal. In lagere concentraties verbetert chroom de hardbaarheid, slijtvastheid en sterkte bij hoge temperaturen. Kwaliteiten zoals AISI 4140 en 4340 bevatten beide chroom als sleutelelement, en deze behoren tot de meest gespecificeerde kwaliteiten voor smeedstukken van gelegeerd staal in dragende toepassingen.

Nikkel (Ni)

Nikkel verbetert de taaiheid, vooral bij lage temperaturen, waardoor het onmisbaar wordt voor cryogene toepassingen en apparatuur in de Arctische omgeving. Meestal gebruikt tussen 1% en 9% Nikkel verbetert ook de corrosieweerstand en helpt de taaiheid na uitharding te behouden. Staal van klasse 9Ni, dat ongeveer 9% nikkel bevat, wordt veel gebruikt voor opslagtanks voor vloeibaar aardgas (LNG) die werken bij temperaturen tot -196°C.

Molybdeen (Mo)

Zelfs in kleine hoeveelheden – meestal 0,15% tot 0,30% — molybdeen verbetert dramatisch de hardbaarheid, kruipweerstand bij verhoogde temperaturen en weerstand tegen putcorrosie. In chroom-molybdeen (CrMo) staalsoorten, standaardmaterialen voor hogedrukleidingen en smeedstukken van gelegeerd staal in de energieopwekkingssector, is molybdeen van cruciaal belang voor de structurele integriteit op lange termijn onder thermische cycli.

Vanadium (V)

Vanadium wordt gebruikt in concentraties die doorgaans hieronder liggen 0,2% Toch is het korrelverfijnende effect ervan aanzienlijk. Het vormt fijne carbiden en nitriden die korrelgrenzen vastzetten, wat resulteert in fijnere microstructuren en verbeterde vermoeiingssterkte. Met vanadium gemodificeerde kwaliteiten worden vaak gebruikt in gesmede krukassen, drijfstangen en tandwieloverbrengingen waarbij de levensduur tegen vermoeiing van het grootste belang is.

Mangaan (Mn)

Mangaan is aanwezig in vrijwel alle staalsoorten, meestal tussen de staalsoorten 0,3% en 1,6% . Het werkt als desoxidatiemiddel, combineert met zwavel om kortsluiting bij hitte te voorkomen en verhoogt de sterkte en hardbaarheid. Staalsoorten met een hoger mangaangehalte – zoals Hadfield-staal met ongeveer 12–14% Mn – vertonen een uitzonderlijk hardingsgedrag, waardoor ze geschikt zijn voor slagvaste toepassingen zoals mijnbouwapparatuur en spoorwegovergangen.

Silicium (Si)

Silicium is in de eerste plaats een deoxidatiemiddel, maar verbetert ook de sterkte en hardheid. In verenstaal en elektrisch staal kan het siliciumgehalte oplopen tot wel 4,5% , waar het de magnetische verliezen aanzienlijk vermindert en de elektrische weerstand verbetert. In structureel gelegeerd staal wordt het siliciumgehalte gewoonlijk tussen 0,15% en 0,35% geregeld.

Wolfraam (W) en kobalt (Co)

Wolfraam vormt stabiele carbiden die hun hardheid behouden bij hoge temperaturen – tot 600°C en hoger — waardoor het essentieel is in hogesnelheidsgereedschapsstaalsoorten zoals M2 en T1. Kobalt verhoogt de hardheid bij hitte nog verder en wordt samen met wolfraam gebruikt in hoogwaardige snijgereedschapstoepassingen.

Gemeenschappelijke gelegeerde staalsoorten en hun samenstellingen

De onderstaande tabel geeft een overzicht van verschillende veelgebruikte gelegeerde staalsoorten, hun nominale samenstellingen en hun belangrijkste toepassingsgebieden, vooral met betrekking tot smeedstukken van gelegeerd staal:

Wat gelegeerde stalen smeedstukken anders maakt dan andere vormen

Wanneer gelegeerd staal wordt verwerkt door middel van smeden – in tegenstelling tot gieten, walsen of machinaal bewerken uit knuppels – vertoont het resulterende onderdeel een fundamenteel andere interne structuur. Bij het smeden wordt het metaal onder drukkracht bewerkt, zowel warm als koud, waardoor verschillende kritische metallurgische resultaten worden bereikt:

• Korrelverfijning: Het smeedproces breekt grove gegoten korrelstructuren af tot fijne, gelijkassige korrels. Fijnere korrels betekenen een hogere taaiheid en een betere weerstand tegen vermoeiing. Bij smeedstukken van gelegeerd staal wordt dit versterkt door korrelverfijnende elementen zoals vanadium en niobium.
• Uitlijning van de graanstroom: Wanneer gelegeerd staal tot een bijna netvorm wordt gesmeed, volgt de korrelstroom de contouren van het onderdeel en wordt deze niet door machinale bewerking doorgesneden. Deze directionele korrelstructuur verbetert de treksterkte en de levensduur tegen vermoeiing aanzienlijk in de primaire spanningsrichting - een cruciaal voordeel in componenten zoals krukassen, drijfstangen en flenzen.
• Eliminatie van interne holtes: Heet smeden bij temperaturen die doorgaans tussen 1100°C en 1250°C liggen, sluit alle interne porositeits- of krimpholten die zich tijdens het stollen van de oorspronkelijke staaf zouden kunnen hebben gevormd, wat resulteert in een homogeen, dicht product.
• Verbeterde slagvastheid: De combinatie van fijne korrelstructuur en gerichte vezelstroom in smeedstukken van gelegeerd staal resulteert in Charpy V-kerf-impactwaarden die kunnen worden 30% tot 50% hoger dan gelijkwaardige gietstukken getest in de dwarsrichting.

Een AISI 4340-smeedstuk dat warmtebehandeld is tot een treksterkte van 1000 MPa kan bijvoorbeeld een Charpy-slagenergie van meer dan 80 J vertonen bij kamertemperatuur, terwijl een gietstuk met een vergelijkbare samenstelling en warmtebehandeling onder identieke omstandigheden mogelijk slechts 50-60 J bereikt. Dit verschil is niet alleen maar academisch: bij veiligheidskritische toepassingen bepaalt het of een onderdeel een overbelastingstoestand overleeft of catastrofaal breekt.

Het smeedproces voor gelegeerd staal: van knuppel tot afgewerkt onderdeel

Het produceren van hoogwaardige smeedstukken van gelegeerd staal vereist een zorgvuldige controle van elke fase van het productieproces. Hieronder vindt u een typische productievolgorde voor onderdelen van heet gesmeed gelegeerd staal:

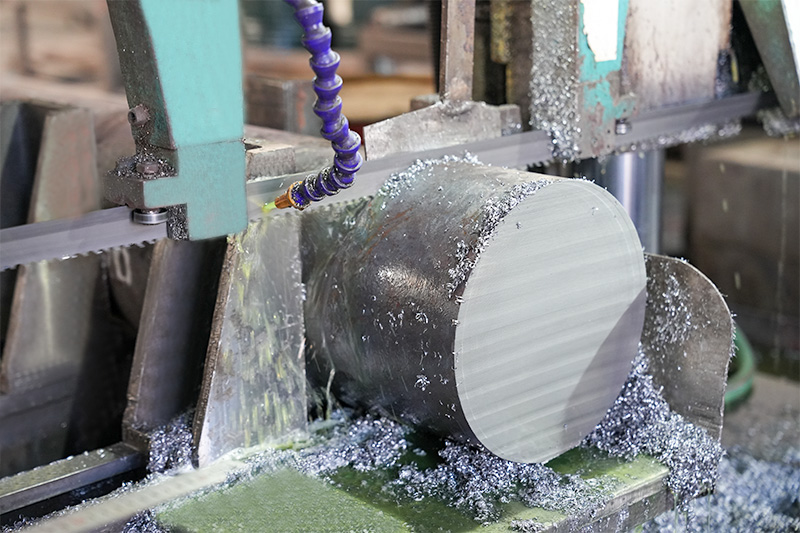

1. Grondstofselectie en certificering: Knuppels of blokken van gelegeerd staal zijn afkomstig van staalproducenten met gedocumenteerde warmtechemie, wat bevestigt dat alle concentraties van legeringselementen aan de specificaties voldoen. Ultrasoon testen van de binnenkomende knuppel is standaardpraktijk voor kritische toepassingen.
2. Verwarming: Knuppels worden in gasgestookte of elektrische ovens verwarmd tot de juiste smeedtemperatuur, meestal tussen 1100°C en 1250°C voor de meeste laaggelegeerde kwaliteiten. Nauwkeurige temperatuurregeling voorkomt ontkoling van de oppervlaktelaag en zorgt voor een uniforme plasticiteit over de dwarsdoorsnede.
3. Smeden operaties: Afhankelijk van de geometrie en de vereiste graanstroom kan de knuppel worden gesmeed, uitgetrokken of in gesloten matrijzen worden geperst. Grote smeedstukken van gelegeerd staal, zoals flenzen van drukvaten met een boring groter dan 500 mm, worden gewoonlijk geproduceerd op hydraulische persen, variërend van Capaciteit van 2.000 tot 10.000 ton .
4. Gecontroleerde koeling: Na het smeden voorkomt gecontroleerde koeling – in de lucht, in een oven of onder isolatiedekens – de vorming van hard martensiet dat het onderdeel zou kunnen doen barsten of restspanningen zou kunnen veroorzaken die niet geschikt zijn voor een daaropvolgende warmtebehandeling.
5. Warmtebehandeling: De meeste smeedstukken van gelegeerd staal ondergaan austenitiseren, blussen en temperen (QT) om de uiteindelijke specificatie van de mechanische eigenschappen te bereiken. De austenitiseringstemperatuur, het afschrikmedium (water, olie of polymeer) en de ontlaattemperatuur en -tijd zijn allemaal kritische variabelen. AISI 4140-smeedstukken die bestemd zijn voor toepassingen met buisvormige goederen in olielanden (OCTG), worden bijvoorbeeld doorgaans getemperd tussen 540°C en 650°C om het vereiste evenwicht tussen sterkte en taaiheid te bereiken.
6. Niet-destructief onderzoek (NDT): De uiteindelijke smeedstukken worden vóór levering onderworpen aan ultrasone testen (UT), magnetische deeltjesinspectie (MPI) of kleurpenetratie-inspectie (DPI) om de interne en oppervlakte-integriteit te verifiëren.
7. Mechanische testen en certificering: Proefringen of verlengingen die integraal met het onderdeel zijn gesmeed, worden machinaal bewerkt voor trek-, hardheids- en impacttests. De resultaten worden gedocumenteerd in een materiaaltestrapport (MTR) dat bij het smeden naar de klant wordt gevoegd.

Industrieën die sterk afhankelijk zijn van smeedstukken van gelegeerd staal

De vraag naar smeedstukken van gelegeerd staal wordt gedreven door industrieën waar over structurele integriteit niet kan worden onderhandeld en waar falen ernstige gevolgen met zich meebrengt – zowel op economisch, ecologisch als op het gebied van de menselijke veiligheid. De volgende sectoren zijn de belangrijkste consumenten:

Olie en gas

Bronapparatuur, kerstboomlichamen, schuifafsluiters, flenzen en onderzeese connectoren worden allemaal routinematig vervaardigd als smeedstukken van gelegeerd staal. Cijfers zoals F22 (2,25Cr-1Mo) , F91 (9Cr-1Mo-V) en kwaliteiten voor lage temperaturen zoals F8 en F44 worden gespecificeerd onder ASTM A182 voor flenzen en fittingen die werken onder hoge druk en verhoogde temperaturen of temperaturen onder de omgevingstemperatuur. De combinatie van legeringschemie en smeedproces zorgt ervoor dat deze componenten bestand zijn tegen putkopdrukken van meer dan 15.000 psi en bestand zijn tegen door waterstof geïnduceerd kraken (HIC) in zure gebruiksomgevingen.

Lucht- en ruimtevaart en defensie

Onderdelen van het landingsgestel, structurele casco-onderdelen, motorassen en onderdelen van wapensystemen worden geproduceerd als smeedstukken van gelegeerd staal uit kwaliteiten zoals AISI 4340, 300M (een gemodificeerde 4340 met toevoegingen van vanadium en silicium) en maragingstaal. De ultieme treksterkte-eisen voor deze toepassingen overschrijden routinematig 1.700 MPa , met strikte minimumwaarden voor de breuktaaiheid. Het smeedproces is hierbij essentieel omdat geen enkel gietproces op betrouwbare wijze de vereiste combinatie van sterkte en taaiheid op deze niveaus kan bereiken.

Energieopwekking

Stoomturbinerotoren, generatorschachten, drukvatschalen en turbineschijven in zowel conventionele thermische als kerncentrales behoren tot de grootste en meest veeleisende smeedstukken van gelegeerd staal die worden geproduceerd. Het smeden van een enkele grote turbinerotor kan zwaar wegen 100 ton en vereisen weken van gecontroleerde koeling en warmtebehandeling na het smeden. Materialen zoals CrMoV-staal (bijvoorbeeld 1Cr-1Mo-0,25V) en nikkel-chroom-molybdeen-vanadium (NiCrMoV)-kwaliteiten worden gespecificeerd vanwege hun kruipweerstand op lange termijn bij stoomtemperaturen tot 565°C en hun weerstand tegen verbrossing door de temperatuur.

Automobiel en zwaar transport

De automobielsector maakt op grote schaal gebruik van smeedstukken van gelegeerd staal voor onderdelen van de aandrijflijn: krukassen, drijfstangen, nokkenassen, transmissietandwielen en fusees. Legeringen met een gemiddeld koolstofgehalte, zoals AISI 4140, 4340 en 8620 zijn de meest voorkomende keuzes. Moderne microgelegeerde smeedstaalsoorten (die kleine toevoegingen van niobium, vanadium of titanium bevatten) hebben aan populariteit gewonnen omdat ze voldoende sterkte bereiken door middel van gecontroleerde thermomechanische verwerking zonder dat een afzonderlijke afschrik- en temperbewerking nodig is, waardoor de productiekosten en het energieverbruik worden verlaagd.

Mijnbouw- en bouwapparatuur

Aandrijfassen, bulldozerrupsbanden, hydraulische cilinderuiteinden en bakpennen voor mijnbouwschoppen en graafmachines worden routinematig geproduceerd als grote smeedstukken van gelegeerd staal. Deze componenten ondergaan een hoge cyclische belasting in combinatie met schurende slijtage en incidentele schokbelastingen. Kwaliteiten die doorgaans een hoge oppervlaktehardheid bieden na warmtebehandeling Brinell-hardheidswaarden van 300 tot 400 HB — hebben de voorkeur vanwege slijtvastheid, terwijl voldoende kerntaaiheid behouden blijft om breuk bij impact te weerstaan.

Normen en specificaties voor smeedstukken van gelegeerd staal

Internationale normen definiëren zowel de chemische samenstellingslimieten als de mechanische eigenschappenvereisten voor smeedstukken van gelegeerd staal die in gereguleerde industrieën worden gebruikt. Kopers en ingenieurs moeten begrijpen welke norm van toepassing is op hun toepassing voordat ze een materiaal specificeren. De meest genoemde normen zijn onder meer:

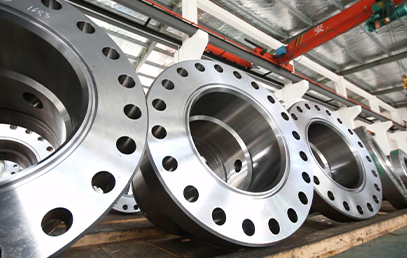

• ASTM A182: Standaardspecificatie voor pijpflenzen van gesmeed of gewalst aluminium en roestvrij staal, gesmede fittingen en kleppen voor gebruik bij hoge temperaturen. Omvat de kwaliteiten F5, F9, F11, F22, F91 en vele andere met hun CrMo-aanduiding.
• ASTM A336: Omvat stalen smeedstukken voor druk- en hogetemperatuuronderdelen, gebruikt voor vaten, kleppen en fittingen bij energieopwekking en chemische verwerking.
• ASTM A508: Gehard en getemperd vacuümbehandeld smeedwerk van koolstof en gelegeerd staal voor drukvaten - intensief gebruikt in toepassingen voor nucleaire drukvaten.
• EN 10250: Europese norm voor smeedstukken van open matrijsstaal voor algemene technische doeleinden, met onderdelen die betrekking hebben op niet-gelegeerd staal, speciaal gelegeerd staal en roestvrij staal.
• ISO 9606 en AS 1085: Regionale normen voor de kwalificatie van het smeden van gelegeerd staal op specifieke nationale markten.
• NACE MR0175 / ISO 15156: Niet per se een smeednorm, maar specificeert eisen voor onderdelen van gelegeerd staal die worden gebruikt in omgevingen die waterstofsulfide (H₂S) bevatten, inclusief hardheidslimieten die cruciaal zijn voor smeedstukken in de olie- en gaszure dienst.

Voor veel kritische toepassingen is het specificeren van de standaard alleen onvoldoende. Aanvullende vereisten — zoals Aanvulling S1 (Charpy-testen bij lage temperatuur) , ultrasoon onderzoek volgens ASTM A388, of PWHT-simulatietests – worden toegevoegd aan de inkooporder om toepassingsspecifieke risico's aan te pakken die de basisstandaard niet volledig dekt.

Mechanische eigenschappen: hoe smeedstukken van gelegeerd staal vergelijken

De mechanische eigenschappen die met smeedstukken van gelegeerd staal kunnen worden bereikt, bestrijken een zeer breed bereik, afhankelijk van de kwaliteit, de warmtebehandelingsomstandigheden en de sectiegrootte. De volgende tabel geeft representatieve eigenschapsgegevens voor algemeen gesmede gelegeerde staalsoorten in de geharde en getemperde toestand:

Een belangrijk concept voor gebruikers van smeedstukken van gelegeerd staal is de effect van sectiegrootte . Naarmate de smeeddoorsnede groter wordt, koelt de kern van het onderdeel tijdens het afschrikken langzamer af, wat resulteert in lagere hardheids- en sterktewaarden vergeleken met het oppervlak. Dit wordt gekenmerkt door hardbaarheid — doorgaans gemeten met de Jominy-eindafschriktest. Kwaliteiten met een hogere hardbaarheid (zoals AISI 4340 versus AISI 4140) behouden de hardheid consistenter over grotere secties. Daarom is 4340 de voorkeurskeuze voor smeedstukken met zware secties, zoals assen met een grote diameter en dikke schijven.

Warmtebehandelingsopties voor smeedstukken van gelegeerd staal

Bij warmtebehandeling wordt de legeringschemie van het staal vertaald in de uiteindelijke mechanische eigenschappen van het smeedstuk. Verschillende behandelingsroutes produceren drastisch verschillende eigenschappenprofielen van dezelfde gelegeerde staalsoort:

Normaliseren

Verwarming tot 870°C–950°C en luchtkoeling verfijnt de korrelstructuur en verwijdert interne spanningen als gevolg van het smeedproces. Genormaliseerde smeedstukken van gelegeerd staal hebben een matige sterkte en redelijke taaiheid, maar worden over het algemeen niet gebruikt in veeleisende structurele toepassingen waar geharde en getemperde eigenschappen vereist zijn.

Doven en temperen (QT)

De meest voorkomende warmtebehandeling voor structurele smeedstukken van gelegeerd staal. Austenitiserend (meestal 840°C–880°C voor de meeste CrMo-kwaliteiten), snel blussen in olie of water om martensiet te vormen, gevolgd door temperen bij een gecontroleerde temperatuur om bros martensiet te ontbinden tot een hardere, getemperde martensietstructuur. De ontlaattemperatuur is de belangrijkste hefboom voor het aanpassen van de sterkte-taaiheidsbalans; hogere ontlaattemperaturen verminderen de sterkte maar verhogen de taaiheid en ductiliteit.

Gloeien

Volledig uitgloeien (verwarmen boven Ac3 en ovenkoeling) produceert de zachtste, meest bewerkbare toestand - handig voor smeedstukken die uitgebreide daaropvolgende bewerking vereisen vóór de laatste warmtebehandeling. Spheroidize-gloeien, gebruikt voor gelegeerd staal met een hoog koolstofgehalte, zoals 52100, zet carbiden om in bolvormige deeltjes, waardoor de bewerkbaarheid en maatvastheid vóór het uitharden worden gemaximaliseerd.

Carbureren en verharden van de behuizing

Voor tandwielen, nokkenassen en lagerringen die zijn gesmeed uit koolstofarme kwaliteiten zoals AISI 8620, wordt door carbureren (gas of vacuüm) koolstof in de oppervlaktelaag geïntroduceerd tot een diepte van normaal gesproken 0,8 mm tot 2,0 mm , gevolgd door afschrikken en temperen bij lage temperatuur. Het resultaat is een hard oppervlak (60–63 HRC) met een stevige, vermoeidheidsbestendige kern – een combinatie die essentieel is voor toepassingen waarbij contactspanning wordt gedomineerd.

Warmtebehandeling na het lassen (PWHT)

Smeedstukken van gelegeerd staal die in gefabriceerde samenstellingen worden gelast - met name in drukvat- en leidingtoepassingen - vereisen doorgaans PWHT om de door de laswarmte beïnvloede zone te ontlasten en de taaiheid te herstellen. Voor CrMo-kwaliteiten worden PWHT-temperaturen nauwkeurig gespecificeerd in codes zoals ASME Sectie VIII, doorgaans in het bereik van 650°C tot 760°C , gedurende een minimale tijd vastgehouden, afhankelijk van de sectiedikte.

Gelegeerd staal versus koolstofstaal versus roestvrij staal – verduidelijking van de verschillen

Om te begrijpen welke staallegering wordt gespecificeerd, is duidelijkheid nodig over de grenzen tussen verschillende staalcategorieën, die in de praktijk vaak verward zijn:

De keuze tussen deze categorieën voor een vervalst onderdeel is fundamenteel een technisch-economisch probleem. In de meeste gevallen bieden smeedstukken van laaggelegeerd gelegeerd staal de beste balans tussen kosten, mechanische prestaties en bewerkbaarheid. Roestvaststalen smeedstukken worden alleen gekozen wanneer de corrosie-eis of hygiëne-eis de aanzienlijke kostenpremie echt rechtvaardigt – doorgaans 3× tot 6× de materiaalkosten vergeleken met een laaggelegeerde soort met vergelijkbare sterkte.

Kwaliteitscontrole en inspectie van smeedstukken van gelegeerd staal

Het kwaliteitsborgingsproces voor smeedstukken van gelegeerd staal in veiligheidskritische toepassingen is veelomvattend en bestaat uit meerdere lagen. Een robuust inspectieprogramma omvat doorgaans de volgende gebieden:

• Beoordeling van warmteanalyse: De gietlepelanalyse en productanalyse van de staalproducent worden geverifieerd aan de hand van de geldende samenstellingslimieten van de norm. Kritische elementen zoals fosfor en zwavel worden hieronder weergegeven 0,025% en 0,015% respectievelijk voor hoogwaardige smeedstukken, omdat deze elementen zich scheiden tot korrelgrenzen en de taaiheid verminderen.
• Dimensionale inspectie: Smeedstukken worden in gedefinieerde fasen gecontroleerd aan de hand van de tekening – afmetingen zoals gesmeed, ruw bewerkte afmetingen en uiteindelijke machinaal bewerkte afmetingen – met behulp van gekalibreerde meetinstrumenten, CMM-apparatuur of 3D-scannen voor complexe geometrieën.
• Hardheid testen: De Brinell- of Rockwell-hardheid wordt na de warmtebehandeling op meerdere locaties op het smeedstuk gemeten om een uniforme respons te verifiëren en te bevestigen dat de eigenschapsband is bereikt. Voor grote smeedstukken kunnen hardheidsonderzoeken over de dwarsdoorsnede vereist zijn.
• Ultrasoon testen (UT): UT met rechte straal en hoekstraal wordt gebruikt om interne insluitsels, overlappingen, naden of scheuren te detecteren die niet zichtbaar zijn vanaf het oppervlak. Voor kritische componenten is een volumetrische dekking van 100% vereist, met afkeuringscriteria die net zo streng zijn als equivalente platte bodemgaten (FBH) van 3 mm of kleiner .
• Magnetische deeltjesinspectie (MPI): Toegepast om discontinuïteiten aan het oppervlak en nabij het oppervlak te detecteren. MPI is bijzonder effectief op gelegeerd staal vanwege zijn ferromagnetische aard en biedt een zeer gevoelige methode voor het identificeren van smeedoverlappingen, afschrikscheuren en oppervlaktenaden.
• Destructief testen van testblokken: Trekmonsters, Charpy-inslagmonsters en breuktaaiheidsmonsters (waar vereist door de specificatie) worden machinaal vervaardigd uit speciale testcoupons die dezelfde thermische geschiedenis hebben doorgemaakt als het productiesmeedwerk. Testresultaten worden gedocumenteerd in het materiaaltestrapport (MTR), dat het traceerbaarheidsrecord voor het smeden vormt.

Inspectie door een derde partij door een erkende inspectie-instantie – zoals DNV, Bureau Veritas, Lloyd's Register of TÜV – is de standaardpraktijk voor smeedstukken van gelegeerd staal die bestemd zijn voor nucleaire, offshore of andere gereguleerde toepassingen, en biedt een onafhankelijke verificatie dat de processen en testresultaten van de fabrikant aan de gestelde eisen voldoen.

Opkomende trends in gelegeerd staal en smeedtechnologie

Het vakgebied van gelegeerd staal en smeedstukken van gelegeerd staal is niet statisch. Verschillende belangrijke ontwikkelingen veranderen het landschap van materiaalkeuze, productiemethoden en toepassingsgrenzen:

Microgelegeerd (HSLA) smeedstaal

Laaggelegeerd (HSLA) staal met hoge sterkte bereikt een sterkte die vergelijkbaar is met geharde en getemperde staalsoorten door middel van gecontroleerde thermomechanische verwerking en micro-toevoegingen van niobium ( 0,03%–0,05% Nb ), vanadium en titanium. Bij het smeden van auto's heeft dit de eliminatie van de quench-and-temper-stap voor drijfstangen en krukassen mogelijk gemaakt, waardoor het energieverbruik, de cyclustijd en de vervorming zijn verminderd. Neerslagharden tijdens gecontroleerde koeling levert vloeisterktes van 600–900 MPa op zonder een afzonderlijke warmtebehandelingsstap.

Geavanceerde hogesterktestaalsoorten voor windenergie

De hoofdassen van offshore windturbines en planeetdragerbehuizingen vertegenwoordigen een groeiende vraag naar grote smeedstukken van gelegeerd staal. Deze componenten vereisen een hoge taaiheid bij temperaturen tot −40°C, gecombineerd met een lange levensduur tegen vermoeiing onder belasting met variabele amplitude. Speciale kwaliteiten met geoptimaliseerde CrNiMo-chemie en gecontroleerde zwavelvormbehandeling (toevoegingen van zeldzame aardmetalen of calcium) zijn speciaal ontwikkeld om te voldoen aan de Ontwerplevensduur van 20 jaar vereisten van deze toepassingen.

Simulatiegestuurd smeedprocesontwerp

Software voor eindige-elementenanalyse (FEA), zoals DEFORM, Simufact en QForm, wordt nu routinematig gebruikt om de metaalstroom, matrijsvulling, spanningsverdeling en temperatuurevolutie tijdens het smeden van componenten van gelegeerd staal te simuleren. Hierdoor kunnen procesingenieurs de matrijsgeometrie, smeedvolgorde en reductieverhoudingen optimaliseren vóór de eerste fysieke proef, waardoor de schrootpercentages worden verlaagd en de ontwikkelingstijden voor complexe smeedstukken van gelegeerd staal worden verkort. Gekoppelde microstructuurmodellen kunnen ook de evolutie van de korrelgrootte en het fasetransformatiegedrag tijdens het smeden en de daaropvolgende warmtebehandeling voorspellen.

Waterstofopslag en brandstofceltoepassingen

De groei van de waterstofeconomie stimuleert de vraag naar smeedstukken van gelegeerd staal die bestand zijn tegen waterstofverbrossing – een bijzonder uitdagend degradatiemechanisme waarbij atomaire waterstof in het staalrooster diffundeert en de ductiliteit en breuktaaiheid vermindert. Kwaliteiten met een verlaagd koolstofgehalte, een gecontroleerde korrelgrootte en getemperde martensiet- of bainitische microstructuren worden gespecificeerd voor waterstofdrukvaten en pijpleidingcomponenten, waarbij beoordelingsmethoden voor breukmechanica worden toegepast om veilige bedrijfsspanningslimieten vast te stellen.

Het selecteren van de juiste gelegeerde staalsoort voor een gesmeed onderdeel

Het kiezen van de juiste gelegeerde staalsoort voor een specifieke smeedtoepassing vereist een evenwicht tussen meerdere concurrerende vereisten. De volgende checklist biedt een gestructureerde aanpak voor het selecteren van cijfers:

• Definieer de vereisten voor mechanische eigenschappen: Minimale treksterkte, vloeigrens, rek en impactenergie bij de ontwerptemperatuur. Deze waarden, gecombineerd met de juiste veiligheidsfactoren, bepalen het vereiste sterkteniveau.
• Bepaal de sectiegrootte: Zoals besproken vereisen grotere secties hogere hardbaarheidsgraden om doorharding te bereiken. Voor secties met een diameter of dikte groter dan 100 mm hebben kwaliteiten met toevoegingen van nikkel en molybdeen, zoals 4340 of EN24, over het algemeen de voorkeur boven eenvoudigere CrMo-kwaliteiten zoals 4140.
• Evalueer de werkomgeving: Is corrosie, oxidatie of blootstelling aan waterstof een factor? Voor gebruik bij hoge temperaturen boven 400°C zijn doorgaans CrMo- of CrMoV-kwaliteiten vereist. Corrosieve omgevingen kunnen een oppervlaktebehandeling, bekleding of een verschuiving naar roestvrij staal vereisen als de corrosietolerantie onbetaalbaar is.
• Houd rekening met lasbaarheids- en fabricagebeperkingen: Hogere koolstofequivalentwaarden (CE) verhogen het risico op lasscheuren. Als het smeedstuk wordt gelast, selecteert u hieronder een kwaliteit met CE 0.45 waar mogelijk, of plan een geschikte voorverwarming, interpass-temperatuurregeling en PWHT.
• Beschikbaarheid en kosten controleren: Premiumkwaliteiten zoals 4340 en EN24 zijn wereldwijd direct verkrijgbaar, terwijl meer gespecialiseerde kwaliteiten mogelijk langere levertijden en hogere premies hebben. Bevestig de beschikbaarheid van de beoogde leverancier in de gewenste maat voordat u deze opgeeft.
• Bevestig de naleving van de toepasselijke code of standaard: Veel industrieën staan geen willekeurige keuze van kwaliteit toe; de toepasselijke ontwerpcode (ASME, EN, DNV, MIL-SPEC) kan de toegestane kwaliteiten beperken. Controleer altijd of de geselecteerde gelegeerde staalsoort vermeld of goedgekeurd is onder de geldende norm voor de toepassing.

Wanneer deze factoren systematisch worden geëvalueerd, wordt de selectie van een geschikt gelegeerd staal voor smeedstukken van gelegeerd staal een goed gedefinieerde technische beslissing in plaats van een gok. De investering in de juiste materiaalkeuze in de ontwerpfase levert consequent lagere totale levenscycluskosten, een kleiner faalrisico en meer voorspelbare serviceprestaties op dan het achteraf corrigeren van een slechte materiaalkeuze.
