Welk type legering is staal? Het directe antwoofd
Staal is in wezen een ijzer-koolstoflegering , waarbij het koolstofgehalte varieert van 0,02% tot 2,14% per gewicht. Die smalle koolstofband transformeert anders bros ruwijzer in een materiaal dat bruggen kan overspannen, turbines kan huisvesten en de ruggengraat kan vormen van de moderne infrastructuur. Naast deze basiscombinatie van ijzer en koolstof, Gelegeerd staal introduceert extra legeringselementen – zoals mangaan, chroom, nikkel, molybdeen, vanadium en silicium – om specifieke mechanische, thermische en chemische eigenschappen te ontwikkelen die gewoon koolstofstaal eenvoudigweg niet kan bereiken.
De term "gelegeerd staal" is zowel nauwkeurig als breed. In de strikte metallurgische zin is al het staal een legering omdat het minstens twee elementen bevat. Maar in de industriële praktijk verwijst ‘gelegeerd staal’ specifiek naar staalsoorten waarbij opzettelijke toevoegingen van een of meer legeringselementen de prestaties verder brengen dan standaard koolstofstaalsoorten. Wanneer dit materiaal wordt gevormd door middel van drukkracht, zowel warm als koud, is het resultaat: Gelegeerd staal forgings — componenten die worden gewaardeerd om hun gerichte graanstroom, superieure taaiheid en weerstand tegen vermoeidheid in veeleisende serviceomgevingen.
Hoe staal wordt geclassificeerd als een legering
Metallurgen classificeren legeringen op basis van hun basismetaal en de aard van de aanvullende elementen. Staal valt binnen de bredere familie van ferro legeringen — legeringen waarin ijzer het dominante element is. Binnen ferrolegeringen vormt het koolstofgehalte de eerste grote scheidslijn:
Binnen de staalfamilie hanteren het American Iron and Steel Institute (AISI) en de Society of Automobiel Engineers (SAE) een algemeen aanvaard aanduidingssysteem. Koolstofstaal bevat lage concentraties legeringselementen, terwijl gelegeerd staal opzettelijk de volgende drempelconcentraties (zoals gedefinieerd door AISI) voor elk afzonderlijk element overschrijdt: 1,65% mangaan, 0,60% silicium of 0,60% koper of gespecificeerde minimumhoeveelheden aluminium, chroom, kobalt, niobium, molybdeen, nikkel, titanium, wolfraam, vanadium of zirkonium bevatten.
Deze classificatie is van groot belang bij de aanschaf, de kwalificatie van lasprocedures, de planning van de warmtebehandeling en de productie van Smeedstukken van gelegeerd staal . Een smederij die 4340 gelegeerd staal (een nikkel-chroom-molybdeen kwaliteit) inkoopt, moet dit heel anders behandelen dan gewoon 1045 koolstofstaal in termen van voorverwarmingstemperaturen, afschrikmedia en temperingscycli.
| Staal Category | Koolstofgehalte | Belangrijke legeringselementen | Typische toepassingen |
|---|---|---|---|
| Koolstofarm staal | 0,02%–0,30% | Mn, Si (klein) | Plaatwerk, draad, structurele balken |
| Medium koolstofstaal | 0,30%–0,60% | Mn, Si | Assen, tandwielen, spoorwegwielen |
| Hoog koolstofstaal | 0,60%–2,14% | Mn, Si | Veren, snijgereedschap, pianodraad |
| Laaggelegeerd staal | 0,10%–0,50% | Cr, Ni, ma, V (<5% totaal) | Drukvaten, pijpleidingen, smeedstukken van gelegeerd staal |
| Hooggelegeerd staal (bijv. roestvrij staal) | Varieert | Cr (>10,5%), Ni, Mo | Voedselapparatuur, medische apparatuur, marine |
Wat elk legeringselement feitelijk met staal doet
Om te begrijpen waarom staal is geformuleerd zoals het is, moet je weten wat elk element bijdraagt. Deze kennis is vooral relevant voor Smeedstukken van gelegeerd staal , waarbij de uiteindelijke microstructuur afhangt van de legeringschemie die in wisselwerking staat met de smeedtemperatuur, de reductieverhouding en de daaropvolgende warmtebehandeling.
Koolstof
Het meest invloedrijke element. Elke toename van 0,10% in koolstof verhoogt de treksterkte met ongeveer 65-70 MPa, terwijl de ductiliteit wordt verminderd. Koolstof vormt ijzercarbide (Fe3C, cementiet), dat de matrix verhardt. Op hogere niveaus nemen de lasbaarheid en slagvastheid scherp af.
Mangaan
Aanwezig in vrijwel alle commerciële staalsoorten in een concentratie van 0,30%–1,80%. Mangaan ontzwavelt de smelt, waardoor warmtetekort wordt voorkomen. Het verhoogt ook de hardbaarheid – de diepte waartoe staal kan worden gehard – waardoor het onmisbaar wordt in structurele gelegeerde staalsoorten en zware smeedstukken.
Chroom
Toegevoegd vanaf 0,50% voor hardbaarheid en slijtvastheid. Bij niveaus boven 10,5% vormt chroom een zelfherstellende passieve oxidelaag, die roestvrij staal definieert. In gereedschapsstaal en matrijsstaal bieden chroomcarbiden een uitzonderlijke slijtvastheid. Veel voorkomend in 52100 lagerstaal en H13 gereedschapsstaal.
Nikkel
Nikkel versterkt ferriet zonder de taaiheid te verminderen, een zeldzame combinatie. Het is bijzonder effectief bij temperaturen onder het vriespunt. Daarom worden nikkellegeringsstaalsoorten (bijvoorbeeld 9% Ni-staal) gebruikt voor de opslag van vloeibaar gas bij -196°C. In Gelegeerd staal forgings voor lucht- en ruimtevaartlandingsgestellen of defensietoepassingen is een nikkelgehalte van 1,8% -4,0% gebruikelijk (zoals in 4340 en 300M).
Molybdeen
Zelfs kleine toevoegingen (0,15%–0,30%) verbeteren de hardbaarheid dramatisch en voorkomen temperingverbrossing – het verlies aan taaiheid dat optreedt wanneer bepaalde gelegeerde staalsoorten worden vastgehouden of langzaam worden afgekoeld tot 250°C–400°C. Molybdeen verbetert ook de sterkte bij hoge temperaturen, waardoor het essentieel is in kruipvaste staalsoorten voor apparatuur voor energieopwekking.
Vanadium
Een graanraffinaderij. Vanadiumcarbiden en nitriden leggen de austenietkorrelgrenzen vast tijdens heet bewerken en warmtebehandeling, waardoor de microstructuur fijn blijft. Een fijne korrelgrootte verbetert tegelijkertijd zowel de sterkte als de taaiheid - een compromis dat anders moeilijk te bereiken is. Vanadium wordt gebruikt in microgelegeerd staal, gesmede krukassen en hogesnelheidsgereedschapsstaal.
Silicium
Silicium is een deoxidatiemiddel tijdens de staalproductie en versterkt ook ferriet. Bij een niveau van 1% tot 2% is het het belangrijkste legeringselement in verenstaal (bijv. 9260) en elektrisch staal, waar het kernverliezen vermindert door de elektrische weerstand te vergroten. Silicium verhoogt de elastische limiet, daarom zijn spiraalveren van silicium-mangaan-gelegeerd staal in plaats van gewone koolstofsoorten.
Borium
Buitengewoon krachtig bij kleine toevoegingen. Slechts 0,0005%–0,003% boor verhoogt de hardbaarheid dramatisch zonder andere mechanische eigenschappen te beïnvloeden. Met boor behandeld staal (het achtervoegsel "B" in AISI-aanduidingen, bijvoorbeeld 10B30) maakt de reductie van duurdere elementen zoals nikkel en molybdeen mogelijk, waardoor de kosten worden verlaagd zonder dat dit ten koste gaat van het doorhardingsvermogen.
Smeedstukken van gelegeerd staal: waarom smeden het juiste proces is voor gelegeerd staal
Niet alle stalen componenten zijn hetzelfde, zelfs niet als ze op basis van identieke chemie zijn gemaakt. De productieroute – gieten, machinaal bewerken uit staaf of smeden – bepaalt de interne structuur van het onderdeel en daarmee de prestaties onder belasting. Smeedstukken van gelegeerd staal een reeks structurele voordelen opleveren die geen enkel ander proces volledig kan repliceren.
Graanstroom en richtingssterkte
Wanneer een knuppel van gelegeerd staal wordt gesmeed, lijnt de plastische vervorming de korrelstructuur van het metaal uit langs de contouren van het onderdeel. Dit wordt genoemd vezel stroom of graanstroom. Bij een gesmede krukas wikkelen de graanlijnen bijvoorbeeld continu rond elke worp en tap, waarbij ze de vorm van het onderdeel volgen. Een machinaal uit staafmateriaal gesneden krukas snijdt de korrellijnen door, waardoor de eindkorrel bloot blijft liggen op spanningsconcentratiepunten. Het resultaat: gesmede krukassen gaan routinematig langer mee dan machinaal bewerkte equivalenten onder gelijkwaardige vermoeiingsbelasting met een factor 2 à 3x in gepubliceerde vermoeiingstestvergelijkingen (ASM Handbook, Volume 14A, Metalworking: Bulk Forming).
Eliminatie van porositeit en uniformiteit van de dichtheid
Gegoten staal bevat inherente krimpporositeit, gasporiën en dendritische segregatie – die allemaal lokale zwakke plekken creëren. De drukkrachten bij het smeden storten in en lassen deze holtes dicht. Een staaf van 4340 gelegeerd staal dat begint met meetbare porositeit produceert een smeedstuk met vrijwel nul detecteerbare holtes door ultrasone inspectie volgens de ASTM A388-normen. Dit is van cruciaal belang bij drukhoudende componenten zoals kleplichamen, waar interne lekkagepaden door porositeit onaanvaardbaar zouden zijn.
Superieure mechanische eigenschappen
Een directe vergelijking vertelt het verhaal duidelijk:
| Eigendom | 4340 gelegeerd staal smeden (Q&T) | 4340 gegoten staal (Q&T) |
|---|---|---|
| Ultieme treksterkte | 1.034–1.172 MPa | 930–1.000 MPa |
| Opbrengststerkte | 862–1.000 MPa | 760–860 MPa |
| Charpy-impact (CVN) | 54–81 J bij -40°C | 27–41 J bij -40°C |
| Vermoeidheidslimiet (R = -1) | ~586 MPa | ~448 MPa |
| Reductie in oppervlakte (%) | 58-65% | 35-45% |
Veel voorkomende kwaliteiten die worden gebruikt in smeedstukken van gelegeerd staal
- 4130 (Chromoly): 0,28–0,33% C, 0,80–1,10% Cr, 0,15–0,25% Mo. Gebruikt in vliegtuigconstructies, rolkooien en fietsframes. Goede lasbaarheid voor gelegeerd staal.
- 4140: 0,38–0,43% C, 0,80–1,10% Cr, 0,15–0,25% Mo. Het meest gebruikte laaggelegeerde staal ter wereld. Smeedstukken omvatten olieveldboorkragen, tandwielen, matrijzen en bevestigingsmiddelen.
- 4340: 0,38–0,43% C, 1,65–2,00% Ni, 0,70–0,90% Cr, 0,20–0,30% Mo. Een van de meest capabele structurele gelegeerde staalsoorten. Gebruikt voor landingsgestellen van vliegtuigen, grote krukassen en munitiecomponenten die een zeer hoge sterkte en voldoende taaiheid vereisen.
- 8620: 0,18–0,23% C, 0,40–0,70% Ni, 0,40–0,60% Cr, 0,15–0,25% Mo. Een hardingsstaal. Smeedstukken worden vervolgens gecarbureerd of gecarbonitreerd om een hard, slijtvast oppervlak over een taaie kern te produceren. Standaard voor ring- en rondselversnellingen.
- 52100: 0,93–1,05% C, 1,35–1,60% Cr. Koolstofstaal met hoog koolstofgehalte. Wordt vrijwel uitsluitend gebruikt in wentellagers, waarbij na uitharding een oppervlaktehardheid van 60–64 HRC vereist is.
- 300M: Een gemodificeerde 4340 met extra silicium (1,45–1,80%) en vanadium. Treksterktes boven 1.930 MPa zijn haalbaar. Gebruikt in kritische smeedstukken van gelegeerd staal in de lucht- en ruimtevaart, waar gewicht en sterkte beide van groot belang zijn.
Belangrijkste soorten gelegeerd staal en hun industriële rollen
De bredere categorie gelegeerd staal omvat verschillende afzonderlijke subfamilies, elk ontworpen voor een specifieke reeks prestatie-eisen. Dit zijn niet alleen maar marketinglabels; elk type heeft een aparte chemiefilosofie en wordt op een andere manier met warmte behandeld.
Laaggelegeerd staal met hoge sterkte (HSLA)
HSLA-staalsoorten bevatten minder dan 0,35% koolstof en kleine toevoegingen van niobium, vanadium, titanium of koper – in totaal minder dan 2%. Ondanks de bescheiden chemie worden vloeisterktes van 350–700 MPa bereikt door korrelverfijning en precipitatieharding in plaats van doorharden. HSLA-kwaliteiten zoals A572 Grade 50, A36 en API 5L X70 worden gebruikt in constructiestaal voor gebouwen, bruggen en pijpleidingen. Door hun lasbaarheid en lagere kosten in vergelijking met traditioneel gelegeerd staal waren ze sinds de jaren zestig dominant in de constructie. De World Steel Association (worldsteel.org) schat dat HSLA-staal ongeveer 12% van al het wereldwijd geproduceerde staal vertegenwoordigt.
Roestvrij staal
Gedefinieerd door minimaal 10,5% chroom Roestvast staal is de meest vooraanstaande familie van hooggelegeerd staal. Chroom reageert met zuurstof uit de lucht en vormt een nanometerdikke Cr2O3-film die het oppervlak passiveert en verdere oxidatie voorkomt. De belangrijkste kwaliteiten – 304, 316, 410, 17-4 PH – verschillen qua nikkelgehalte, molybdeentoevoeging en koolstofgehalte. Austenitische kwaliteiten (300-serie) zijn niet-magnetisch en bieden uitstekende corrosieweerstand; martensitische kwaliteiten (400-serie) zijn hardbaar en worden gebruikt voor bestek, chirurgische instrumenten en smeedstukken van gelegeerd staal die zowel hardheid als corrosiebestendigheid vereisen.
Gereedschapstaal
Gereedschapsstaal is gelegeerd staal dat is ontworpen om andere materialen te snijden, vorm te geven of te vormen. Ze bereiken een hardheid van 55–68 HRC dankzij het hoge koolstofgehalte (0,60%–2,30%) en legeringselementen die harde carbiden vormen. De AISI-classificatie verdeelt gereedschapsstaal in groepen: W (waterhardend), O (oliehardend), D (matrijsstaal), H (heetwerk), M (molybdeen hoge snelheid) en T (wolfraam hoge snelheid). H13, een warmwerkgereedschapsstaal met 5% chroom, is het standaard matrijsmateriaal voor aluminium spuitgiet- en warmsmeedmatrijzen. M2 en M4 hogesnelheidsstaalsoorten bevatten wolfraam, molybdeen, chroom en vanadium om de hardheid te behouden bij snijtemperaturen boven 600°C.
Maragingstaal
Een ongebruikelijke subfamilie: maragingstaal heeft een zeer laag koolstofgehalte (minder dan 0,03%) maar bevat 17%–19% nikkel, plus kobalt, molybdeen en titanium. Ze worden niet sterker door koolstofmartensiet, maar door het neerslaan van intermetallische verbindingen tijdens veroudering bij ongeveer 480°C. Het resultaat is een treksterkte van 1.400–2.400 MPa met een breuktaaiheid die veel hoger is dan die van staal met een hoog koolstofgehalte bij een gelijkwaardige sterkte. Toepassingen zijn onder meer raketmotorbehuizingen, ultrasterke vliegtuigsmeedstukken en precisiegereedschap voor de vervaardiging van composieten in de ruimtevaart.
Dragend staal
Lagerstaalsoorten, voornamelijk 52100 en M50, vereisen extreme zuiverheid – gemeten in delen per miljoen zuurstof en zwavel – omdat niet-metalen insluitsels fungeren als plekken waar vermoeiingsscheuren ontstaan bij rolcontact. Vacuümboogomsmelten (VAR) of elektroslakomsmelten (ESR) zijn standaardproductiemethoden. Het resulterende staal biedt, wanneer het wordt gehard tot 60–64 HRC en nauwkeurig geslepen, een levensduur bij rolcontactvermoeidheid, gemeten in miljarden spanningscycli. Lagerstaal vertegenwoordigt een van de meest veeleisende toepassingen voor de kwaliteitscontrole van gelegeerd staal.
Het smeedproces voor gelegeerd staal: van staaf tot afgewerkt onderdeel
Produceren Smeedstukken van gelegeerd staal is een productieproces dat uit meerdere fasen bestaat en dat bij elke stap nauwkeurige controle vereist. De chemie van het staal, het temperatuurvenster voor de bewerking, de gebruikte apparatuur en de daarna toegepaste warmtebehandeling werken allemaal samen om de uiteindelijke eigenschappen te bepalen.
Voorraadvoorbereiding
Gelegeerd staal arriveert bij de smederij als blokken, bloemen, knuppels of staven. Voor cruciale smeedstukken in de lucht- en ruimtevaart- of energiesector kan het staal zijn geproduceerd via vacuümbooghersmelten (VAR) or elektroslak hersmelten (ESR) om sulfide-insluitingen en het zuurstofgehalte tot extreem lage niveaus te verminderen. Het binnenkomende materiaal wordt ultrasoon geïnspecteerd (volgens ASTM A388 of gelijkwaardig) en moet voldoen aan gespecificeerde chemie- en reinheidseisen voordat de verwerking begint.
Verwarming tot smeedtemperatuur
Gelegeerd staal heeft specifieke smeedtemperatuurbereiken. Voor 4140 is het smeedbereik doorgaans: 1.177°C tot 982°C (2.150°F tot 1.800°F) . Het verwarmen moet langzaam en uniform gebeuren in gasgestookte of elektrische weerstandsovens om thermische gradiënten te vermijden die de knuppel zouden kunnen doen barsten. De weektijd zorgt ervoor dat de knuppel over de hele dwarsdoorsnede gelijkmatig op temperatuur is - cruciaal voor smeedstukken met een grote diameter van meer dan 300 mm, waarbij de thermische diffusiteit beperkt hoe snel de kern opwarmt.
Smeden operatie
Afhankelijk van de geometrie van het onderdeel en het productievolume kan het smeden worden uitgevoerd op een hamer (zwaartekrachtval, pneumatisch of tegenslag), een mechanische pers, een hydraulische pers of een ringwalserij. Smeden met open matrijzen vormt de knuppel tussen vlakke of voorgevormde matrijzen, waardoor de graanstroom stapsgewijs wordt opgebouwd - gebruikt voor grote schachten, schijven en aangepaste vormen. Smeden met gesloten matrijzen (indrukmatrijs). perst de hete knuppel in op elkaar afgestemde matrijsholten, waardoor onderdelen met een bijna netvormige vorm worden geproduceerd met uitstekende maatvastheid en oppervlakteafwerking.
Gecontroleerde koeling
Na het smeden moeten onderdelen van gelegeerd staal op een gecontroleerde manier worden gekoeld om scheuren (door thermische gradiënten) en de vorming van hard, bros martensiet te voorkomen. Grote smeedstukken van gelegeerd staal worden vaak in geïsoleerde dozen of putten geplaatst, begraven in zand of langzaam gekoeld in ovens. Deze uitgloei- of normalisatiestap homogeniseert ook de microstructuur en verlicht de smeedspanningen, waardoor het onderdeel wordt voorbereid voor daaropvolgende warmtebehandeling of machinale bewerking.

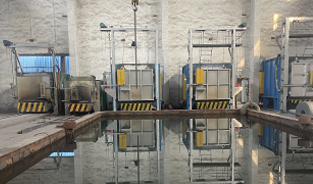

Warmtebehandeling: afschrikken en temperen
De meeste smeedstukken van gelegeerd staal, bedoeld voor structurele doeleinden, ontvangen een blussen en temperen (Q&T) warmtebehandeling. Het smeedwerk wordt austenitiseerd – bijvoorbeeld verwarmd tot 845°C – 899°C gedurende 4140°C – en vervolgens snel geblust in olie, water of polymeer om martensiet te vormen. Het martensiet wordt vervolgens getemperd (opnieuw verwarmd tot 150°C–650°C) om de taaiheid en taaiheid te herstellen, terwijl het grootste deel van de verkregen hardheid behouden blijft. De tempertemperatuur is de belangrijkste hefboom voor het balanceren van sterkte en taaiheid: lagere tempertemperaturen leveren een hogere sterkte op; hogere temperaturen verminderen de sterkte maar verbeteren de slagvastheid.
Inspectie en testen
Afgewerkte smeedstukken van gelegeerd staal ondergaan vóór levering een dimensionele inspectie, mechanische tests (treksterkte, hardheid, Charpy-impact) en niet-destructief onderzoek (NDE). Ultrasoon onderzoek (UT) detecteert interne defecten; magnetische deeltjesinspectie (MPI) onthult scheuren aan het oppervlak en dichtbij het oppervlak. Voor smeedstukken in de lucht- en ruimtevaart kunnen aanvullende eisen bestaan uit matrijspenetrantinspectie, verificatie van chemische analyses en beoordeling van warmtebehandelingsgegevens. Acceptatiecriteria worden gedefinieerd door klantspecificaties of industriestandaarden zoals AMS, ASTM of EN.
Industrieën die afhankelijk zijn van smeedstukken van gelegeerd staal
De combinatie van superieure mechanische eigenschappen, dichtheidsuniformiteit en ontwerpflexibiliteit maakt dit mogelijk Smeedstukken van gelegeerd staal de productiemethode bij uitstek in vrijwel elke zware industriële sector. Hieronder wordt nader bekeken waar deze componenten voorkomen en waarom smeedstukken specifiek worden gespecificeerd.
Lucht- en ruimtevaart
Landingsgestellen, motorassen, turbineschijven, vleugelbevestigingsfittingen en structurele beugels in vliegtuigen worden routinematig gespecificeerd als smeedstukken van gelegeerd staal in de kwaliteiten 4340, 300M of 17-4 PH roestvrij staal. De combinatie van hoge specifieke sterkte (sterkte-gewichtsverhouding) en breuktaaiheid is niet onderhandelbaar in vluchtkritische componenten. Het landingsgestel van de Boeing 737 maakt bijvoorbeeld gebruik van 300M gelegeerd staalsmeedwerk voor de belangrijkste oleo-veerpootcilinders.
Automotive
Krukassen, drijfstangen, nokkenassen, fusees, wielnaven, transmissietandwielen en homokineetcomponenten zijn belangrijke smeedstukken van gelegeerd staal voor de auto-industrie. Een typische krukas met vier cilinders, gesmeed uit 1045 gemodificeerd of 4140 staal, weegt 9–14 kg en moet gedurende de levensduur van het voertuig torsievermoeidheidsbelastingen ondergaan. De mondiale markt voor automobielsmeedstukken werd in 2022 geschat op ongeveer 74,4 miljard dollar (bron: Grand View Research, 2023) en blijft groeien, parallel aan de productie van voertuigen.
Olie en gas
Boorkragen, stabilisatoren, roterende gereedschapsverbindingen, bronflenzen en hogedrukkleplichamen in de olie- en gassector zijn gemaakt van smeedstukken van gelegeerd staal, voornamelijk 4140, 4145H en 4340. De specificaties API 7-1 en API 6A van het American Petroleum Institute (API) bepalen de materiaal- en inspectievereisten voor deze componenten, die bestand moeten zijn tegen drukken in het boorgat van meer dan 138 MPa (20.000). psi) in sommige toepassingen.
Energieopwekking
Stoomturbinerotoren, generatorschachten en drukvatmondstukken in thermische en kerncentrales behoren tot de grootste geproduceerde smeedstukken van gelegeerd staal. Eén enkel stoomturbinerotorsmeedwerk kan meer dan 100 ton wegen en vergt maandenlange verwerking van staaf tot afgewerkt onderdeel. Staalsoorten zoals 26NiCrMoV14-5 (Cr-Mo-V-gelegeerd staal) worden gebruikt voor gebruik bij hoge temperaturen, waarbij kruipweerstand bij 500°C–580°C net zo belangrijk is als de trekeigenschappen bij kamertemperatuur.
Defensie en munitie
Tanksporen, artillerie-sluitblokken, geweerlopen, pantserplaten en smeedstukken voor raketcasco's zijn allemaal afhankelijk van smeedstukken van gelegeerd staal. Militaire specificaties (MIL-SPEC) en defensiestandaarden (DEF STAN) schrijven de chemie, mechanische eigenschappen en testvereisten voor. Kwaliteit 4340 wordt gebruikt voor tankkettingwielen en aandrijfwielen, terwijl H-11 gereedschapsstaal (5% Cr warmwerkkwaliteit) wordt gebruikt voor geweerlopen vanwege de combinatie van hoge hardheid, thermische stabiliteit en weerstand tegen erosie door drijfgassen.
Gelegeerd staal versus koolstofstaal versus roestvrij staal: het juiste materiaal kiezen
Bij de materiaalkeuze voor een gesmeed onderdeel gaat het om het afwegen van prestatie-eisen tegen kosten, beschikbaarheid en maakbaarheid. Hier is een directe vergelijking van de drie meest voorkomende constructiestaalfamilies om ingenieurs en kopers te helpen weloverwogen keuzes te maken.
- Treksterkte: 600–2.000 MPa, afhankelijk van de kwaliteit en warmtebehandeling
- Uitstekende hardbaarheid door dwarsdoorsneden; geschikt voor grote smeedstukken
- Goede tot uitstekende slagvastheid, vooral met toevoeging van Ni
- Vereist beschermende coating of beplating in corrosieve omgevingen
- Kosten: matig tot hoog, afhankelijk van het legeringsgehalte
- Beste voor: lucht- en ruimtevaart, defensie, gereedschap voor olievelden, aandrijflijn van auto's, energieopwekking
- Treksterkte: 400–900 MPa; beperkt door hardbaarheid in grote secties
- De hardbaarheid neemt snel af bij een sectiegrootte boven ~50 mm diameter
- Goede taaiheid bij laag-medium koolstofgehalte; bros bij hoog koolstofgehalte
- Onderhevig aan roest; vereist oppervlaktebescherming
- Kosten: laagste onder constructiestaal
- Beste voor: algemene machines, handgereedschap, niet-kritieke structurele onderdelen
- Treksterkte: 500–1.700 MPa (precipitatiehardende kwaliteiten)
- Uitstekende corrosieweerstand inherent aan de legering; geen coating nodig
- Austenitische kwaliteiten blijven bestand tegen cryogene temperaturen
- Hogere grondstofkosten (nikkel- en chroomgehalte)
- Moeilijker te bewerken en te smeden dan koolstof- of laaggelegeerde soorten
- Beste voor: voedselverwerking, medische, maritieme en chemische fabriekscomponenten
De beslissing tussen deze materiële families hangt meestal af van de combinatie van vereist sterkteniveau, sectiegrootte, corrosieomgeving en budget . Een onderzeese stijgklem in een zoutwateromgeving zou bijvoorbeeld wijzen op een duplex roestvrijstalen smeedstuk, terwijl een zware mijnbouwboorstaaf die in een niet-corrosieve omgeving werkt, zou worden gespecificeerd in 4140 gelegeerd staalsmeedwerk tegen aanzienlijk lagere kosten.
Warmtebehandeling van smeedstukken van gelegeerd staal: ontsluiting van het volledige eigendomsbereik
Een van de bepalende voordelen van smeedstukken van gelegeerd staal ten opzichte van concurrerende materialen is de breedte van de eigenschappen die kunnen worden bereikt door middel van warmtebehandeling. Hetzelfde smeedstuk van gelegeerd 4140-staal kan treksterktes leveren van 620 MPa (zwaar getemperd, maximale ductiliteit) tot meer dan 1.380 MPa (minimaal getemperd, hoge hardheid), afhankelijk van de warmtebehandelingscyclus. In dit gedeelte worden de primaire warmtebehandelingsroutes en hun effect op de uiteindelijke eigenschappen uitgelegd.
Normaliseren
Normaliseren houdt in dat het smeedstuk wordt verwarmd tot 40°C–55°C boven de bovenste kritische temperatuur (Ac3), vastgehouden totdat het volledig is geaustenitiseerd, en vervolgens wordt gekoeld met lucht. Het doel is om de korrelstructuur na heet bewerken te verfijnen en homogeniseren. Genormaliseerde smeedstukken van gelegeerd staal vertonen consistente mechanische eigenschappen over de hele sectie - belangrijk wanneer een groot smeedstuk uitgebreid wordt bewerkt vóór de laatste warmtebehandeling. Normaliseren wordt ook gebruikt als voorbereidende stap vóór het blussen en temperen of verharden.
Gloeien
Volledig uitgloeien – austenitis gevolgd door ovenkoeling met 10°C–30°C per uur – produceert de zachtste, meest ductiele toestand in gelegeerd staal. Hardheidswaarden van 150–200 HB zijn typisch voor gegloeid 4140. Smeedstukken worden gegloeid wanneer maximale bewerkbaarheid vereist is vóór de warmtebehandeling van de afwerking, of wanneer tussentijdse spanningsverlichting nodig is tussen meerdere verwerkingsbewerkingen.
Doven en temperen (Q&T)
De meest voorkomende warmtebehandeling voor constructief Smeedstukken van gelegeerd staal . Het austenitiseerde smeedstuk wordt snel geblust (in olie voor de meeste gelegeerde staalsoorten, in water of polymeer voor lagere gelegeerde staalsoorten) om een martensitische microstructuur te produceren, en vervolgens getemperd tot de vereiste balans tussen hardheid en taaiheid. De relatie is omgekeerd: hogere ontlaattemperaturen verminderen de hardheid maar verhogen de Charpy-slagvastheid. Een smeedstuk van gelegeerd 4340-staal, getemperd bij 200 °C, bereikt een treksterkte van bijna 1.930 MPa met CVN-slagwaarden van ~14 J; getemperd bij 600°C daalt de treksterkte tot ~1.035 MPa, maar CVN stijgt tot ~81 J (ASM Handbook, Vol. 4, Heat Treating).
Harden van de behuizing (carbureren en carbonitreren)
Gelegeerde staalsoorten met een laag koolstofgehalte, zoals 8620, 9310 en 4320, zijn met opzet ontworpen met een koolstofgehalte in de kern dat te laag is om aanzienlijk te worden gehard, maar met legeringselementen die de hardbaarheid van de gecarbureerde behuizing vergroten. Na het smeden en bewerken wordt het onderdeel verwarmd in een koolstofrijke atmosfeer van 900°C–955°C om koolstof tot een gecontroleerde diepte (doorgaans 0,5–2,5 mm) in het oppervlak te verspreiden, en vervolgens afgeschrikt. Het resultaat is een hard, slijtvast oppervlak (58–64 HRC) over een taaie, slagvaste kern – precies de combinatie die nodig is bij tandwieltanden en nokkenlobben.
Stress verlichten
Na het bewerken of lassen kunnen smeedstukken van gelegeerd staal spanningsvrij worden gemaakt bij temperaturen onder Ac1 (typisch 550°C–650°C voor gelegeerd staal) om restspanningen te verminderen zonder de hardheid of sterkte aanzienlijk te veranderen. Deze stap voorkomt vervorming tijdens precisiebewerking, verbetert de maatvastheid en vermindert het risico op spanningscorrosie tijdens gebruik.
Kwaliteitscontrole bij smeedstukken van gelegeerd staal: testmethoden en normen
De kwaliteit van Smeedstukken van gelegeerd staal wordt niet aangenomen – het wordt geverifieerd via een systematisch test- en inspectieprogramma dat begint met de binnenkomende grondstof en doorgaat tot de uiteindelijke levering. Hieronder staan de belangrijkste methoden die worden gebruikt bij de moderne kwaliteitscontrole van smeden.
Optische emissiespectrometrie (OES) of röntgenfluorescentie (XRF) verifieert dat de warmtechemie overeenkomt met de gespecificeerde kwaliteit. Pollepelanalyse en productanalyse (van het smeden zelf) zijn beide vereist onder de meeste materiaalspecificaties. Koolstof, zwavel en fosfor zijn van bijzonder belang: zwavel boven 0,030% vermindert de transversale taaiheid; fosfor boven 0,035% bevordert verbrossing.
De Rockwell (HRC), Brinell (HB) of Vickers (HV) hardheid wordt gemeten op gespecificeerde locaties op het smeedstuk. Voor doorgeharde componenten bevestigt een hardheidstraject van oppervlak tot kern (Jominy-eindafschrikgegevens) een adequate hardbaarheid. Hardheid is de meest economische indicator voor treksterkte in warmtebehandelde staalsoorten.
Volgens ASTM A370 worden trekmonsters vervaardigd uit een verlenging (verlenging) van het smeedstuk of uit een afzonderlijk gesmede testring onder dezelfde warmtebehandelingsomstandigheden. Ultieme treksterkte, 0,2% reksterkte, rek en oppervlaktevermindering worden gerapporteerd en moeten voldoen aan de minimaal gespecificeerde waarden.
Charpy-monsters met V-kerf (10 × 10 × 55 mm volgens ASTM E23) worden bij gespecificeerde temperaturen gebroken om de slagvastheid te meten. Voor kritische toepassingen zoals smeedstukken van drukvaten volgens ASME Sectie VIII zijn kerfslagtests bij -40°C routine. De minimale gemiddelde geabsorbeerde energiebehoefte varieert doorgaans van 27 J tot 68 J, afhankelijk van de ernst van de toepassing.
Door het smeden worden hoogfrequente geluidsgolven (1–10 MHz) verzonden; reflecties van interne defecten verschijnen als indicaties op het A-scan-display. ASTM A388 is de standaardmethode voor ultrasoon onderzoek van stalen smeedstukken. Acceptatiecriteria specificeren de maximaal toegestane indicatiegrootte en -frequentie. UT is vooral belangrijk voor het detecteren van interne naden, overlappingen en porositeit die onzichtbaar zijn vanaf het oppervlak.
MPI wordt gebruikt op ferritisch en martensitisch gelegeerd staal en detecteert discontinuïteiten aan het oppervlak en nabij het oppervlak door een magnetisch veld en ijzeroxidedeeltjes aan te leggen. Scheuren, naden en overlappingen die het oppervlak kruisen of dicht naderen, zullen de deeltjes aantrekken en zichtbare indicaties vormen. ASTM E709 regelt de MPI van staalsmeedstukken. Deze test is verplicht voor de meeste kritische smeedstukken van gelegeerd staal in lucht- en ruimtevaart- en defensietoepassingen.
Mondiale markt en toekomstige trends in gelegeerd staal en smeedstukken
De markten voor gelegeerd staal en smeedstukken zijn groot, mondiaal en evolueren als reactie op elektrificatie, duurzaamheidsdruk en nieuwe industriële eisen.
De mondiale productie van ruwstaal is bereikt 1.888 miljoen ton in 2022 (bron: World Steel Association, worldsteel.org). Een aanzienlijk en groeiend deel daarvan bestaat uit legerings- en speciale kwaliteiten. De wereldwijde markt voor gesmede componenten werd gewaardeerd op ongeveer 91,4 miljard dollar in 2022 , met prognoses die in 2030 de 130 miljard dollar zullen overschrijden (Grand View Research, 2023), voornamelijk aangedreven door de groei in de automobiel-, ruimtevaart- en hernieuwbare energiesector.
Verschillende trends veranderen de vraag naar Smeedstukken van gelegeerd staal :
- Elektrische voertuigen (EV's): Hoewel EV-aandrijflijnen de krukas van de motor elimineren, introduceren ze nieuwe gesmede componenten: motorassen, reductietandwielconstructies, frames van de batterijbehuizing en ophangingsknokkels voor zwaardere, met batterijen beladen platforms. Het vervalsingsgehalte per EV is vergelijkbaar met of zelfs groter dan dat van voertuigen met een verbrandingsmotor, alleen in verschillende componenten.
- Hernieuwbare energie: Offshore windturbines vereisen grote smeedstukken van gelegeerd staal voor hoofdassen, planeetdragers, tandkransen en torenflenzen. Eén enkele offshore-windturbine van 15 MW kan meer dan 50 ton gesmeed gelegeerd staal in de aandrijflijn en structurele verbindingen bevatten.
- Waterstofeconomie: Hogedrukopslag en -distributie van waterstof vereisen zeer schone smeedstukken van gelegeerd staal met een lage waterstofbrosheid. Er worden nieuwe kwaliteiten ontwikkeld die bestand zijn tegen door waterstof veroorzaakte scheuren bij drukken boven 700 bar.
- Geavanceerde productie: Met simulatiesoftware (FEA voor het modelleren van smeedprocessen, DEFORM, Simufact) kunnen smeedingenieurs het matrijsontwerp en de procesparameters virtueel optimaliseren, waardoor vallen en opstaan wordt verminderd en het materiaalgebruik wordt verbeterd. Graanstroom en microstructuurvoorspelling zijn nu routine in premium smederijen.
- Hybride benaderingen voor Additive Manufacturing: Sommige smederijen onderzoeken hybride routes waarbij gesmede preforms met een bijna netto vorm worden afgewerkt door gerichte energiedepositie (DED) om dunwandige kenmerken toe te voegen, waardoor bewerkingsverspilling op complexe componenten van gelegeerd staal wordt verminderd.
