Welke legeringen zitten er in staal? Een complete gids voor staalsamenstelling

Welke legeringen zitten er in staal? Het directe antwoord

Staal is in wezen een legering van ijzer en koolstof , maar moderne staalsoorten bevatten een breed scala aan extra legeringselementen die hun mechanische, thermische en chemische eigenschappen bepalen. De meest voorkomende legeringselementen in staal zijn koolstof (C), mangaan (Mn), silicium (Si), chroom (Cr), nikkel (Ni), molybdeen (ma), vanadium (V), wolfraam (W), kobalt (Co), koper (Cu), titanium (Ti), niobium (Nb) en boor (B). Elk element wordt in precieze hoeveelheden toegevoegd – soms slechts 0,001% van het gewicht – om gerichte prestatiekenmerken te bereiken.

Gewoon koolstofstaal bevat alleen ijzer, koolstof en sporen van onzuiverheden. Gelegeerd staal wordt daarentegen opzettelijk verrijkt met een of meer van deze elementen. Het resulterende materiaal kan worden ontworpen voor extreme hardheid, corrosiebestendigheid, stabiliteit bij hoge temperaturen of superieure taaiheid, waardoor gelegeerd staal het voorkeursmateriaal wordt in de lucht- en ruimtevaart-, automobiel-, energie- en zware industriesectoren. In staal smeden Specifiek voor operaties bepaalt de legeringschemie van een staalsoort direct hoe deze reageert op hitte, vervorming en warmtebehandeling na het smeden.

Koolstof: het primaire legeringselement in elke staalsoort

Koolstof is het bepalende element dat puur ijzer in staal omzet. De inhoud ervan, doorgaans variërend van 0,02% tot 2,14% op gewichtsbasis , heeft een dramatischer effect op de eigenschappen van staal dan enig ander afzonderlijk element. Een hoger koolstofgehalte verhoogt de hardheid en treksterkte, maar vermindert de ductiliteit en lasbaarheid.

Staal wordt ingedeeld in drie brede categorieën op basis van het koolstofgehalte:

• Laag koolstofstaal (zacht staal): 0,05%–0,30% koolstof. Zeer ductiel, gemakkelijk te lassen, vaak gebruikt in structurele toepassingen en plaatwerk.
• Medium koolstofstaal: 0,30%–0,60% koolstof. Evenwichtige sterkte en ductiliteit, veel gebruikt in assen, tandwielen en smeedstukken die een gemiddelde hardheid vereisen.
• Hoog koolstofstaal: 0,60%–1,00% koolstof. Hoge hardheid en slijtvastheid, gebruikt in snijgereedschappen, veren en zeer sterke draad.
• Ultrahoog koolstofstaal: 1,00%–2,14% koolstof. Extreem hard maar bros; gebruikt in gespecialiseerde snijtoepassingen en het maken van historische messen.

Bij het smeden van staal wordt het koolstofgehalte zorgvuldig geselecteerd omdat staal met een hoger koolstofgehalte een strengere temperatuurcontrole vereist tijdens het smeedproces. Middelmatige koolstofkwaliteiten zoals AISI 1040 of 1045 behoren bijvoorbeeld tot de meest gesmeed staalsoorten omdat ze voldoende sterkte bieden voor mechanische componenten en toch verwerkbaar blijven bij smeedtemperaturen tussen 1100°C en 1250°C.

Mangaan: het essentiële achtergrondlegeringselement

Mangaan is aanwezig in vrijwel alle commerciële staalsoorten, doorgaans in concentraties daartussen 0,25% en 1,65% . Het vervult verschillende kritische metallurgische functies die vaak over het hoofd worden gezien, juist omdat ze op de achtergrond actief zijn.

Mangaan werkt als deoxidatiemiddel tijdens de staalproductie en vormt samen met zuurstof en zwavel stabiele insluitsels die uit de smelt drijven. Zonder mangaan zou zwavel ijzersulfide vormen aan de korrelgrenzen, waardoor een fenomeen ontstaat dat hete kortheid wordt genoemd: een catastrofale brosheid die optreedt bij hoge temperaturen en die staal ongeschikt maakt voor hete werkprocessen zoals smeden. Door in plaats daarvan mangaansulfide (MnS) te vormen, blijft het staal bewerkbaar, zelfs bij smeedtemperaturen.

Naast zijn rol bij de warme verwerkbaarheid verhoogt mangaan ook de hardbaarheid, wat betekent dat het staal dieper kan worden gehard door middel van warmtebehandeling. Een staal met 1,5% mangaan, zoals AISI 1541, heeft een aanzienlijk betere hardbaarheid dan een vergelijkbare kwaliteit met slechts 0,5% mangaan. Staalsoorten met een hoog mangaangehalte (Hadfield-staal, 11%–14% Mn) zijn een extreem geval: ze worden uitzonderlijk taai en harden snel uit onder schokbelasting, waardoor ze bruikbaar zijn voor brekers, mijnbouwapparatuur en spoorwegovergangen.

Chroom: de legering die staal roestvrij maakt

Chroom is misschien wel het meest bekende legeringselement in staal, vooral vanwege zijn rol in roestvrij staal. Een chroomgehalte van minimaal 10,5% veroorzaakt de vorming van een passieve chroomoxidelaag op het staaloppervlak, wat een robuuste corrosieweerstand biedt in een breed scala aan omgevingen. Roestvrij staalsoorten zoals 304 (18% Cr, 8% Ni) en 316 (16% Cr, 10% Ni, 2% Mo) zijn de referentiematerialen in de voedselverwerking, medische apparatuur en uitrusting van zeeschepen.

De bijdragen van chroom reiken echter veel verder dan corrosiebestendigheid. Zelfs bij lagere concentraties van 0,5%–3,0% verhoogt chroom de hardbaarheid, slijtvastheid en sterkte bij hoge temperaturen aanzienlijk. Chroom vormt harde carbiden in de staalmatrix, die bestand zijn tegen slijtage en hun hardheid behouden bij hogere gebruikstemperaturen. Hierdoor worden chroomhoudende gelegeerde staalsoorten zeer gewaardeerd in gereedschapsstaal en lagerstaal. AISI 52100 – het meest gebruikte lagerstaal ter wereld – bevat bijvoorbeeld ongeveer 1,5% chroom, wat bijdraagt ​​aan de fijne carbideverdeling die verantwoordelijk is voor de uitzonderlijke weerstand tegen contactvermoeidheid.

Bij het smeden van staal worden chroom-molybdeen (Cr-Mo) staalsoorten zoals AISI 4130 en 4140 op grote schaal gebruikt voor gesmede drukvaten, aandrijfassen en structurele componenten. De combinatie van chroom en molybdeen geeft deze staalsoorten een superieure hardbaarheid en taaiheid na een warmtebehandeling met quench-and-temper, waardoor gesmede Cr-Mo-onderdelen zeer betrouwbaar zijn onder cyclische belasting.

Nikkel: taaiheid en prestaties bij lage temperaturen

Nikkel is een van de weinige legeringselementen die de taaiheid verbetert zonder de ductiliteit aanzienlijk te verminderen. Het stabiliseert de austenietfase, verfijnt de korrelstructuur en verlaagt de overgangstemperatuur van ductiel naar bros – een eigenschap van cruciaal belang voor stalen componenten die in omgevingen onder nul werken, zoals cryogene opslagtanks, polaire infrastructuur en boorapparatuur in de Noordpool.

Bij concentraties van 1,0%–4,0% verhoogt nikkel de slagvastheid aanzienlijk, vooral bij lage temperaturen. Nikkelstaalsoorten zoals ASTM A203 (met 2,25% of 3,5% Ni) zijn specifiek ontworpen voor drukvaten bij lage temperaturen. Bij nog hogere concentraties bereiken maragingstaalsoorten (18% Ni) vloeisterktes van meer dan 2000 MPa, terwijl ze een goede breuktaaiheid behouden – een combinatie die vrijwel onmogelijk te bereiken is met alleen koolstof.

Nikkel is ook een belangrijke stabilisator in austenitisch roestvast staal en compenseert de ferrietbevorderende neiging van chroom. Het ijzer-chroom-nikkel-evenwicht in kwaliteiten als 304 en 316 creëert een volledig austenitische microstructuur die zelfs bij cryogene temperaturen niet-magnetisch en zeer corrosiebestendig blijft.

Vanuit het oogpunt van het smeden van staal behoren nikkelhoudende legeringen zoals AISI 4340 (Ni-Cr-Mo-staal) tot de meest gesmede hoogwaardige kwaliteiten. Gesmede 4340-componenten – krukassen, landingsgestelonderdelen, zware assen – profiteren van de bijdrage van nikkel aan taaiheid, vooral na harden en ontlaten.

Molybdeen: hardbaarheid, kruipweerstand en hittesterkte

Molybdeen is een van de meest effectieve hardingsmiddelen in gelegeerd staal en is zelfs bij lage concentraties actief 0,15%–0,30% . De invloed ervan op de hardbaarheid per gewichtseenheid is ongeveer vijf keer groter dan die van chroom. Dit betekent dat kleine toevoegingen van molybdeen aanzienlijk grotere toevoegingen van chroom of mangaan kunnen vervangen, waardoor het economisch waardevol wordt bij het ontwerpen van staal.

Molybdeen onderdrukt ook verbrossing door tempering, een fenomeen waarbij bepaalde gelegeerde staalsoorten bros worden na tempering in het temperatuurbereik van 375°C tot 575°C. Door dit verbrossingsmechanisme te remmen, stelt molybdeen staalfabrikanten in staat chroomhoudend staal veilig te temperen tot optimale taaiheid zonder risico op brosse breuk tijdens gebruik.

Bij hogere concentraties verbetert molybdeen de kruipweerstand dramatisch: het vermogen om weerstand te bieden aan langzame vervorming onder aanhoudende spanning bij hogere temperaturen. Chroom-molybdeen- en chroom-molybdeen-vanadium-staalsoorten die worden gebruikt in ketels van energiecentrales, stoompijpleidingen en turbinecomponenten bevatten doorgaans 0,5%–1,0% Mo, waardoor langdurig gebruik bij temperaturen boven 500 °C mogelijk is.

In de context van het smeden van staal zijn molybdeenhoudende kwaliteiten zoals 4140 (0,15%–0,25% Mo) en 4340 (0,20%–0,30% Mo) standaardkeuzes voor kritische gesmede onderdelen. Het molybdeengehalte zorgt ervoor dat smeedstukken met grote dwarsdoorsneden tijdens de warmtebehandeling doorgehard kunnen worden, waardoor consistente mechanische eigenschappen van het oppervlak tot de kern van zware smeedstukken zoals persframes, spoorwegassen en olieveldcomponenten worden geproduceerd.

Vanadium: korrelverfijning en neerslagverharding

Vanadium wordt gebruikt in concentraties die er doorgaans tussen liggen 0,05% en 0,30% Toch is de invloed ervan op de microstructuur van staal niet in verhouding tot de hoeveelheid ervan. Het vormt extreem stabiele carbiden en nitriden – vanadiumcarbide (VC) en vanadiumnitride (VN) – die korrelgrenzen vastzetten en de korrelgroei remmen tijdens heet bewerken en warmtebehandeling. Het resultaat is een fijnere korrelgrootte, die tegelijkertijd zowel de sterkte als de taaiheid verbetert.

Vanadium is een hoeksteenelement in microgelegeerde staalsoorten (ook wel hoogsterkte laaggelegeerde staalsoorten of HSLA-staalsoorten genoemd), waar het neerslagversterkende effect het mogelijk maakt vloeisterktes van 500-700 MPa te bereiken zonder conventioneel afschrikken en temperen. Dit is commercieel van belang omdat HSLA-staalsoorten zonder extra warmtebehandeling direct tot hun uiteindelijke eigenschappen kunnen worden gewalst of gesmeed, waardoor de productiekosten worden verlaagd.

In gereedschapsstaal wordt vanadium in hogere concentraties van 1%–5% gebruikt om harde vanadiumcarbiden te produceren die de slijtvastheid dramatisch verbeteren. Hogesnelheidsstaalsoorten zoals M2 bevatten ongeveer 1,8% vanadium, wat bijdraagt ​​aan hun vermogen om de snijhardheid te behouden bij temperaturen tot 600°C die tijdens de bewerking ontstaan.

Voor het smeden van staal vertegenwoordigen micro-gelegeerde vanadiumkwaliteiten een aanzienlijk efficiëntievoordeel. Gesmede auto-onderdelen zoals drijfstangen en krukassen gemaakt van microgelegeerd vanadiumstaal kunnen rechtstreeks vanuit de smeedpers met lucht worden gekoeld, waardoor de kostbare afschrikcyclus volledig wordt overgeslagen en toch de vereiste mechanische eigenschappen worden bereikt.

Silicium: deoxidatie en elastische eigenschappen

Silicium is in vrijwel alle staalsoorten aanwezig als residu van het staalproductieproces, doorgaans in hoeveelheden van 0,15%–0,35% in constructiestaal. Zijn voornaamste rol is die van desoxidatiemiddel: silicium heeft een sterke affiniteit voor zuurstof, waardoor insluitsels van siliciumdioxide (SiO₂) worden gevormd die tijdens de raffinage worden verwijderd, wat resulteert in schoner, sterker staal.

Bij hogere siliciumconcentraties van 0,5%–2,0% verhoogt silicium de elasticiteitsgrens en de vermoeidheidsweerstand van het staal. Deze eigenschap wordt benut in verenstaalsoorten, waar soorten zoals SAE 9260 (1,8%–2,2% Si) de bijdrage van silicium gebruiken om een ​​hoge vloeigrens te behouden en permanente vervorming onder cyclische belasting te weerstaan. Klepveren, ophangveren en railclips zijn afhankelijk van silicium-mangaan verenstaal vanwege hun vermogen om herhaalde schokken te absorberen zonder uit te zetten.

Silicium speelt ook een gespecialiseerde rol in elektrisch staal (transformatorstaal), waar concentraties van 1% – 4% Si de energieverliezen als gevolg van wervelstromen en hysteresis dramatisch verminderen. Korrelgeoriënteerd siliciumstaal – het kernmateriaal in elektrische transformatoren – gebruikt ongeveer 3,2% Si om zeer gerichte magnetische eigenschappen te bereiken.

Wolfraam en kobalt: essentieel gereedschapsstaal voor hoge snelheid

Wolfraam en kobalt worden voornamelijk geassocieerd met hogesnelheidsgereedschapsstaal en speciale legeringen die zijn ontworpen voor extreme bedrijfsomstandigheden. Wolfraam vormt zeer harde, stabiele wolfraamcarbiden die hun hardheid behouden bij hoge temperaturen, waardoor wolfraamdragende gereedschapsstaalsoorten in staat zijn om bewerkingen te snijden met snelheden die ervoor zouden zorgen dat gewone koolstofgereedschapsstaal hun temper zou verliezen en zachter zou worden.

Het klassieke T1-snelstaal bevat 18% wolfraam , samen met 4% chroom, 1% vanadium en 0,7% koolstof. Deze legeringssamenstelling levert een gereedschap op dat een snijhardheid boven HRC 60 behoudt bij temperaturen tot 550°C. De ontwikkeling van hogesnelheidsstaalsoorten uit de M-serie verving een groot deel van het wolfraam door molybdeen (tot 9,5% Mo in M1), wat gelijkwaardige prestaties opleverde tegen lagere legeringskosten.

Kobalt verhoogt bij concentraties van 5%–12% de hete hardheid van hogesnelheidsstaalsoorten verder door de weerstand van de matrix tegen verzachting bij rode hitte te vergroten. Soorten zoals M42 (8% Co) en T15 (5% Co) worden gebruikt voor de meest veeleisende snijbewerkingen, inclusief hard draaien en onderbroken sneden in moeilijke materialen zoals titaniumlegeringen en gehard staal. Kobalt komt ook voor in maragingstaal met 7%–12%, waar het het precipitatiehardingsmechanisme versterkt dat voor ultrahoge sterkte zorgt.

Titaan, niobium en boor: microlegeringselementen met buitenmaatse impact

Enkele van de krachtigste legeringstoevoegingen aan staal werken in concentraties op sporenniveau, maar hun invloed op de eigenschappen is aanzienlijk en goed gedocumenteerd.

Titanium

Titanium wordt gebruikt in concentraties van 0,01%–0,10% als een sterke carbide- en nitridevormer. Bij roestvast staal stabiliseren titaniumtoevoegingen (klasse 321 roestvrij staal) de legering tegen sensibilisatie – een vorm van chroomuitputting aan de korrelgrenzen die optreedt tijdens het lassen en leidt tot intergranulaire corrosie. In HSLA-staalsoorten verfijnt titanium de korrelgrootte en draagt ​​het bij aan de versterking van de neerslag, vergelijkbaar met vanadium, maar in nog lagere concentraties.

Niobium (columbium)

Niobium wordt gebruikt in concentraties zo laag als 0,02%–0,05% en is misschien wel het meest kosteneffectieve microlegeringselement dat beschikbaar is. Zelfs bij deze sporenniveaus vertraagt ​​niobium de groei van austenietkorrels aanzienlijk tijdens warmwalsen en smeden, waardoor fijnere ferritische korrelstructuren in het eindproduct ontstaan. Een fijnere korrelgrootte vertaalt zich direct in een verbeterde vloeigrens en superieure slagvastheid bij lage temperaturen – een combinatie van eigenschappen die cruciaal zijn voor pijpleidingstaal, offshore constructiestaal en drukvatplaten. Moderne pijplijnkwaliteiten zoals API X70 en X80 zijn sterk afhankelijk van niobium-microlegeringen om de vereiste sterkte- en taaiheidsspecificaties te bereiken.

Borium

Borium is uniek onder de legeringselementen omdat het effectief is bij opmerkelijk lage concentraties 0,0005%–0,003% (5 tot 30 delen per miljoen). Bij deze sporenniveaus segregeert boor naar austenietkorrelgrenzen en verhoogt het de hardbaarheid dramatisch door de kiemvorming van ferriet en perliet tijdens afkoeling te vertragen. Een toevoeging van 30 ppm boor aan staal met middelmatig koolstofgehalte kan de hardbaarheid net zo effectief verhogen als een toevoeging van 0,5%–1,0% chroom. Met boor behandelde staalsoorten worden veel gebruikt in in massa geproduceerde gesmede bevestigingsmiddelen, waar hun uitstekende hardbaarheid het mogelijk maakt dat kleinere doorsneden volledig worden gehard in waterkoeling, waardoor de legeringskosten worden verlaagd terwijl de sterkte behouden blijft.

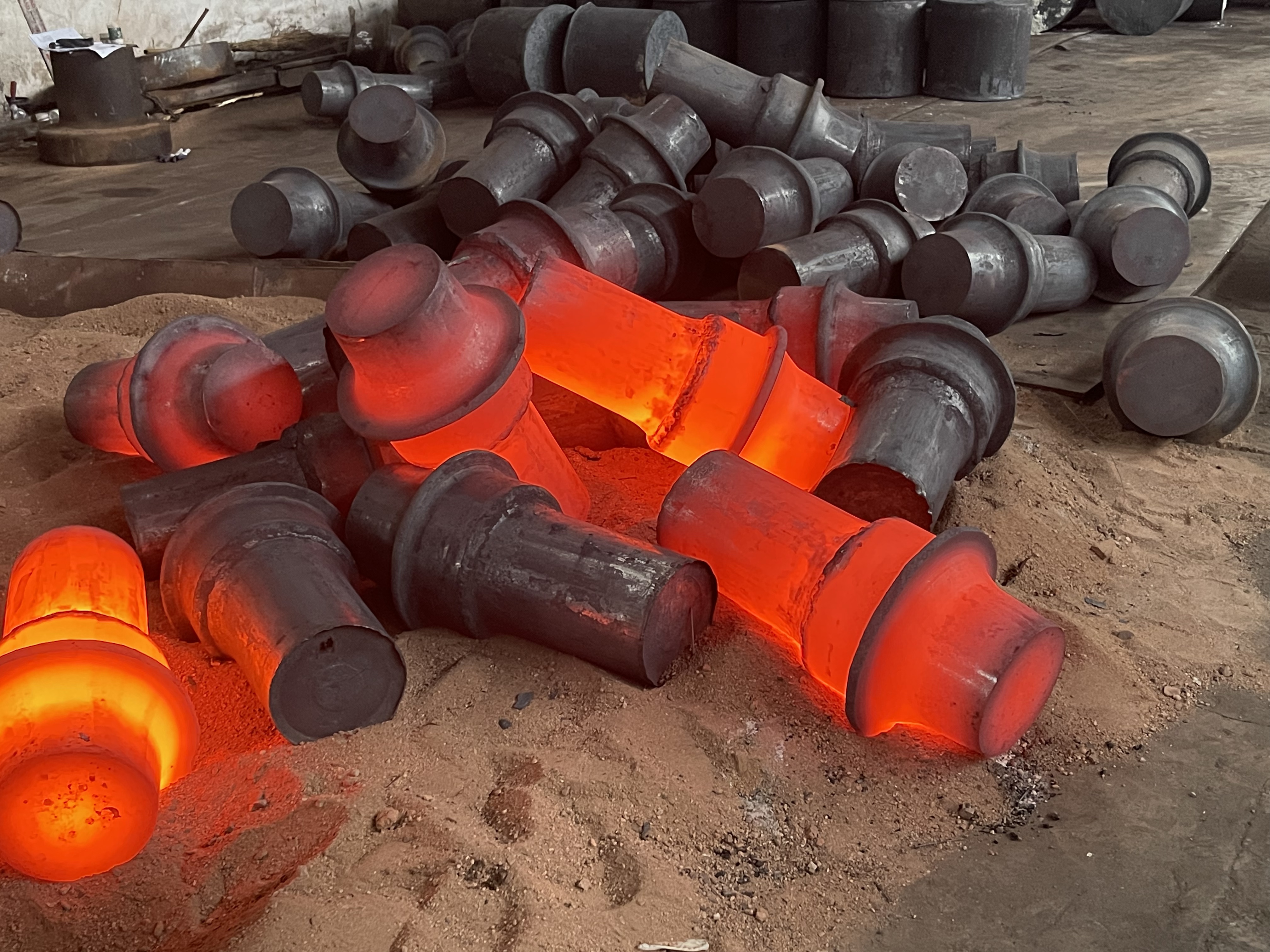

Hoe legeringselementen het smeedgedrag van staal beïnvloeden

Het smeden van staal is niet alleen een kwestie van verwarmen en hameren. De legeringschemie van het staal bepaalt fundamenteel hoe het metaal zich gedraagt ​​tijdens elke fase van het smeedproces: van het verwarmen van de knuppel tot het vullen van de matrijs, en van het afkoelen tot de uiteindelijke warmtebehandeling.

Smedbaarheid en warme verwerkbaarheid

Smedbaarheid verwijst naar hoe gemakkelijk staal in de gewenste vorm kan worden vervormd zonder te scheuren of te scheuren. Koolstofarme staalsoorten (bijvoorbeeld AISI 1020) hebben een uitstekende smeedbaarheid omdat ze zacht en taai zijn en brede temperatuurvensters hebben voor warm werken. Naarmate het legeringsgehalte toeneemt - vooral bij hoge chroom-, wolfraam- of koolstofgehalten - neemt de smeedbaarheid af omdat de legeringscarbiden en intermetallische stoffen de plasticstroom beperken. Gereedschapsstaalsoorten zoals D2 (12% Cr, 1,5% C) vereisen een zeer nauwkeurige temperatuurregeling tijdens het smeden om oppervlaktescheuren te voorkomen.

Temperatuurbereik smeden

Elke staallegering heeft een aanbevolen smeedtemperatuurbereik. Het overschrijden van de bovengrens veroorzaakt het smelten van de korrelgrens (beginnend smelten) en onomkeerbare schade. Als u onder de ondergrens komt, neemt het risico toe dat het in het tweefasengebied terechtkomt, waardoor interne scheuren ontstaan. Typische smeedtemperatuurbereiken per legeringstype:

Warmtebehandeling na het smeden en legeringschemie

De meeste smeedstukken van gelegeerd staal ondergaan na het smeden een warmtebehandeling om hun uiteindelijke mechanische eigenschappen te bereiken. De legeringschemie bepaalt welke warmtebehandelingscyclus geschikt is en hoe het staal zal reageren. Legeringen met een hoge hardbaarheid, zoals 4340, kunnen met olie worden afgeschrikt vanaf austenitisatietemperaturen rond 830 °C en vervolgens worden getemperd bij 200 °C–600 °C om specifieke combinaties van hardheid, treksterkte en slagvastheid te bereiken. Het nikkel-, chroom- en molybdeengehalte in 4340 zorgt ervoor dat zelfs smeedstukken met zware doorsneden met een doorsnede van meer dan 100 mm een ​​consistente doorharding bereiken, terwijl gewoon koolstofstaal bij dezelfde doorsnede een aanzienlijke daling in hardheid van het oppervlak naar het midden zou laten zien.

Gemeenschappelijke staallegeringen en hun elementaire samenstellingen

Het begrijpen van specifieke kwaliteiten en hun legeringssamenstellingen overbrugt de kloof tussen theorie en praktijk. De volgende tabel geeft een samenvatting van de chemische samenstelling van veelgebruikte constructie- en gelegeerde staalsoorten, waarvan er vele hoofdbestanddelen zijn van de staalsmeedindustrie.

Het juiste gelegeerde staal kiezen voor gesmede componenten

Het selecteren van het juiste gelegeerde staal voor een smeedtoepassing is een technische beslissing met meerdere variabelen. Het proces omvat het afwegen van prestatie-eisen tijdens gebruik tegen smeedbaarheid, warmtebehandelbaarheid, bewerkbaarheid, lasbaarheid en kosten. Er is zelden één ‘beste’ staal voor een bepaalde toepassing; de selectie hangt af van de specifieke combinatie van spanningen, temperaturen en omgevingen waarmee het onderdeel te maken krijgt.

Belangrijke overwegingen bij de selectie van legeringen voor gesmede componenten zijn onder meer:

• Sectiegrootte en hardbaarheid: Smeedstukken met een grote doorsnede vereisen legeringen met een hoge hardbaarheid. AISI 4340 met zijn Ni-Cr-Mo-combinatie wordt gewoonlijk gespecificeerd voor componenten met kritische secties groter dan 75 mm, omdat het de doorharding in zware secties handhaaft.
• Vermoeidheid leven: Componenten die onderhevig zijn aan cyclische belasting – krukassen, drijfstangen, assen – profiteren van fijnkorrelig gelegeerd staal met een gecontroleerd insluitingsgehalte. Vacuümontgaste en schone staalpraktijken in combinatie met vanadium- of niobium-microlegeringen zorgen voor een langere levensduur tegen vermoeiing.
• Service bij verhoogde temperatuur: Als het gesmede onderdeel werkt bij temperaturen boven 400°C (turbineschijven, kleplichamen, uitlaatspruitstukken), zijn chroom-molybdeen-vanadium-kwaliteiten of op nikkel gebaseerde superlegeringen vereist om kruip te weerstaan en de sterkte te behouden.
• Corrosiebestendigheid: Maritieme of chemische verwerkingsomgevingen vereisen roestvrijstalen smeedstukken. Roestvrij staal 316 heeft de voorkeur boven 304 in chloriderijke omgevingen vanwege het molybdeengehalte, dat de gevoeligheid voor putcorrosie aanzienlijk vermindert.
• Kosten en beschikbaarheid: Legeringen die een hoog gehalte aan nikkel, kobalt of molybdeen bevatten, brengen aanzienlijke kostenpremies met zich mee. Ingenieurs beoordelen vaak of een laaggelegeerde kwaliteit met een aangepaste warmtebehandeling aan de specificatie kan voldoen, of dat microgelegeerde HSLA-staalsoorten de warmtebehandeling na het smeden helemaal kunnen elimineren.

Het vermogen van de staalsmeedindustrie om onderdelen te produceren met consistente mechanische eigenschappen bij hoge productievolumes hangt rechtstreeks af van een goed gecontroleerde legeringschemie in combinatie met gedisciplineerd smeedprocesbeheer. Met moderne simulatietools kunnen smeedingenieurs de metaalstroming, temperatuurgeschiedenis en uiteindelijke korrelstructuur modelleren voordat een enkele matrijs wordt gesneden, waarbij het bekende thermodynamische en mechanische gedrag van de legering als input wordt gebruikt. Deze mogelijkheid maakt de selectie van legeringen tot een steeds preciezere wetenschap in plaats van een empirische oefening van vallen en opstaan.
