Wat zijn de legeringen van staal? Typen, kwaliteiten en toepassingen

Wat zijn de legeringen van staal? Een direct antwoord

Staallegeringen worden gemaakt door ijzer en koolstof te combineren met een of meer extra legeringselementen – zoals chroom, nikkel, molybdeen, vanadium, mangaan of wolfraam – om materialen te produceren met specifieke mechanische, thermische of chemische eigenschappen die gewoon koolstofstaal op zichzelf niet kan leveren. De brede familie splitst zich in twee grote takken: laaggelegeerde staalsoorten , die in totaal minder dan 8% legeringselementen bevatten, en hooggelegeerde staalsoorten , die deze drempel overschrijden en roestvrij staal en gereedschapsstaal omvatten.

Binnen deze familie nemen smeedstukken van gelegeerd staal een cruciale industriële niche in. Wanneer gelegeerd staal wordt gevormd door middel van smeden – het proces waarbij verwarmd metaal onder hoge druk wordt samengedrukt – vertonen de resulterende componenten een verfijnde korrelstructuur, superieure weerstand tegen vermoeidheid en een nauwere maattolerantie dan gietstukken of machinaal bewerkt staafmateriaal. Industrieën van olie en gas tot lucht- en ruimtevaart en energieopwekking zijn sterk afhankelijk van smeedstukken van gelegeerd staal voor onderdelen die extreme spanningen, temperaturen of corrosieve omgevingen moeten overleven.

In de onderstaande secties worden de belangrijkste legeringsfamilies opgesomd, hun samenstellingen, de rol van elk legeringselement en hoe smeden ruw gelegeerd staal omzet in hoogwaardige componenten.

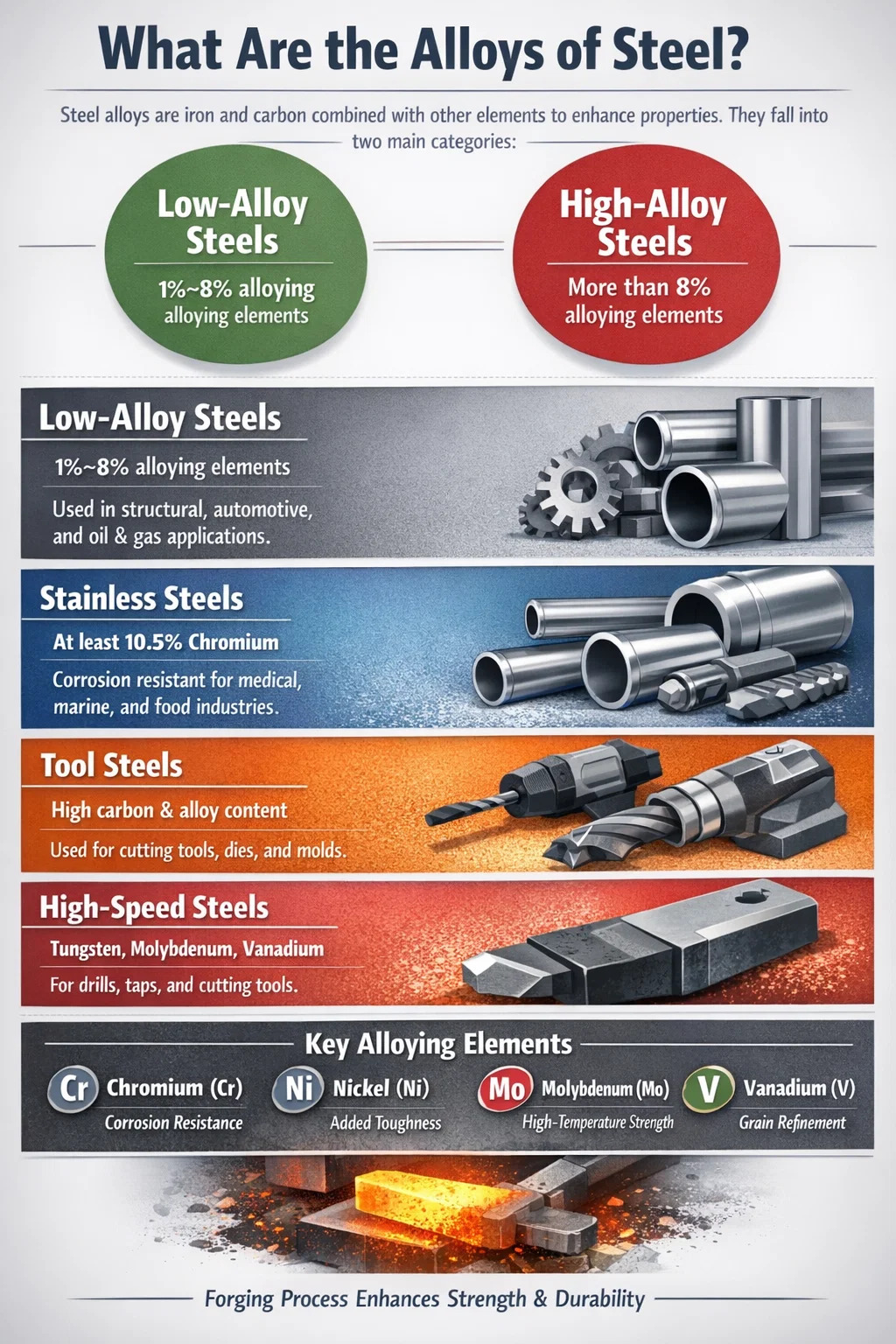

De belangrijkste categorieën staallegeringen

De classificatie van staallegeringen volgt verschillende overlappende systemen: op basis van het totale legeringsgehalte, op basis van primair legeringselement en op basis van eindgebruik. Het meest praktische raamwerk voor ingenieurs en kopers is de combinatie van het legeringsgehalte en de identiteit van het primaire element.

Laaggelegeerde staalsoorten

Deze staalsoorten bevatten tussen de 1% en 8% totale legeringselementen. Ze zijn de werkpaarden van de bouwtechniek, de fabricage van drukvaten en het grootschalige smeedwerk van gelegeerd staal. Veel voorkomende kwaliteiten zijn AISI 4130, 4140, 4340 en 8620. Een smeedstuk van klasse 4340 kan bijvoorbeeld een treksterkte bereiken van 1.080–1.470 MPa afhankelijk van de warmtebehandeling, waardoor het een goede keuze is voor onderdelen van landingsgestellen, krukassen en zware tandwielen van vliegtuigen.

Hooggelegeerde staalsoorten

Wanneer het totaal aan legeringselementen meer dan 8% bedraagt, wordt het staal geclassificeerd als hooggelegeerd. De commercieel meest significante subgroep is roestvrij staal, waarvoor minimaal vereist is 10,5% chroom om de passieve oxidelaag te vormen die corrosiebestendig is. Ook snelgereedschapsstaal, lagerstaal en hittebestendige legeringen vallen hier onder. Maragingstaal – een gespecialiseerde hooggelegeerde groep die 18-25% nikkel bevat – bereikt een ultrahoge sterkte (tot wel 2.400 MPa ) via een martensiet-verouderingsmechanisme in plaats van een conventionele quench-and-temper-behandeling.

Roestvrij staal

Roestvast staal is technisch gezien een subgroep van hooggelegeerd staal, maar wordt vanwege de omvang en diversiteit ervan bijna altijd afzonderlijk besproken. De vier belangrijkste families zijn austenitisch (300-serie), ferritisch (400-serie), martensitisch (400- en 500-serie) en duplex (2205, 2507). Duplexkwaliteiten combineren austenitische en ferritische microstructuren en bieden ruwweg tweemaal de vloeigrens van standaard 316L met behoud van een vergelijkbare corrosieweerstand – een reden waarom ze de offshore olie- en gasleidingen en pompcomponenten domineren, vaak geproduceerd als smeedstukken van roestvrij gelegeerd staal.

Gereedschapsstaal

Gereedschapsstaal is een hooggelegeerde koolstofsoort die is ontworpen voor hardheid, slijtvastheid en maatvastheid bij hoge temperaturen. Groepen omvatten waterharden (W-serie), olieharden (O-serie), luchtharden (A-serie), D-type (hoog chroom), heetwerk (H-serie) en hogesnelheidsstaal (M- en T-serie). Een soort zoals M2-snelstaal bevat ongeveer 6% wolfraam, 5% molybdeen, 4% chroom en 2% vanadium , waardoor het een uitzonderlijke rode hardheid heeft voor snijgereedschappen die werken rond 600°C.

Belangrijke legeringselementen en hun effecten op staal

Elk element dat aan staal wordt toegevoegd, veroorzaakt specifieke, voorspelbare veranderingen in microstructuur en eigenschappen. Het begrijpen van deze effecten is essentieel bij het specificeren van smeedstukken van gelegeerd staal, omdat smeedtemperaturen, koelsnelheden en warmtebehandelingen na het smeden allemaal rekening moeten houden met de legeringschemie.

Hardbaarheid – het vermogen van staal om tot een bepaalde diepte te worden gehard – is een van de meest kritische parameters voor smeedstukken van gelegeerd staal. Een dik smeedstuk dat niet door de kern uithardt, heeft een zachte binnenkant die het draagvermogen beperkt. Chroom, molybdeen en mangaan verhogen de hardbaarheid aanzienlijk, wat de reden is dat kwaliteiten als 4140 (Cr-Mo) en 4340 (Ni-Cr-Mo) zo algemeen worden gespecificeerd voor grote smeedstukken.

Veel voorkomende gelegeerde staalsoorten en hun toepassingen in de praktijk

De keuze van kwaliteiten is zelden abstract; ze wordt bepaald door specifieke bedrijfsomstandigheden, geometrie en kostenbeperkingen. De onderstaande kwaliteiten vertegenwoordigen de commercieel belangrijkste gelegeerde staalsoorten, waarvan er vele routinematig worden verwerkt als smeedstukken van gelegeerd staal.

AISI 4140 (chroom-molybdeenstaal)

Misschien wel het meest veelzijdige laaggelegeerde staal dat momenteel in productie is, bevat 4140 ongeveer 0,95% chroom en 0,20% molybdeen naast 0,38–0,43% koolstof. In de afgeschrikte en getemperde toestand bereikt het een treksterkte van 850–1.000 MPa met een goede weerstand tegen vermoeidheid. Het wordt gebruikt voor assen, pompassen, koppelingen, zuigerstangen en tandwielen. Als smeedstukken van gelegeerd staal worden 4140-componenten overal in het olieveld aangetroffen - in boorkragen, subs en kellybars - omdat de kwaliteit torsievermoeidheid in boorgatomgevingen weerstaat.

AISI 4340 (nikkel-chroom-molybdeenstaal)

De toevoeging van ca 1,65–2,00% nikkel aan de Cr-Mo-basis van 4340 verbetert de taaiheid en doorharding in grote secties dramatisch. Deze kwaliteit is de standaard voor structurele smeedstukken in de lucht- en ruimtevaart, inclusief schotten, vleugelfittingen en componenten van landingsgestellen. Het kan een hittebehandeling ondergaan tot een minimale treksterkte van 1.470 MPa, terwijl de Charpy-kerfslagwaarden boven 20 J bij –40°C behouden blijven. AMS 6415 en AMS 6414 zijn de lucht- en ruimtevaartspecificaties voor deze kwaliteit, waarbij de laatste vacuümbooghersmelten (VAR) vereist voor superieure zuiverheid.

AISI 8620 (nikkel-chroom-molybdeen carboneerstaal)

Kwaliteit 8620 is een gehard staal. Het koolstofgehalte met een laag kerngehalte (0,18–0,23%) houdt het interieur sterk, terwijl het carboneren van het oppervlak tot 0,8–1,0% koolstof een harde, slijtvaste behuizing creëert. Na het carbureren en blussen bereikt de oppervlaktehardheid 58–62 HRC , terwijl de kern op 25–35 HRC blijft. Tandwielen, rondsels en nokkenassen zijn klassieke smeedtoepassingen van 8620 gelegeerd staal in de automobielindustrie en de productie van zwaar materieel.

AISI 52100 (lagerstaal met hoog koolstofgehalte)

Met ongeveer 1,0% koolstof en 1,5% chroom , 52100 is ontworpen voor een lange levensduur bij rolcontact in lagerringen en kogels. Het bereikt na uitharding een oppervlaktehardheid van 60–64 HRC. De uitzonderlijk strenge reinheidseisen (laag zwavel-, fosfor-, zuurstof- en insluitingsgehalte) zorgen ervoor dat 52100 vaak wordt geproduceerd via elektroslakhersmelten (ESR). Gesmede lagerringen in 52100 presteren beter dan machinaal bewerkt staafmateriaal dankzij de gunstige uitlijning van de korrelstroom met de ringgeometrie.

P91 en P92 (kruipvaste staalsoorten met 9% chroom)

P91 (9Cr-1Mo-V-Nb) en P92 (9Cr-2W-0,5Mo-V-Nb) zijn chroom-molybdeenstaalsoorten ontworpen voor stoomsystemen in energiecentrales die werken boven 565°C. P91-smeedstukken die worden gebruikt in kleplichamen, stoomkasten en turbinebehuizingen moeten de microstructurele stabiliteit behouden gedurende een ontwerplevensduur van 200.000 uur . Deze kwaliteiten vereisen een zorgvuldige warmtebehandeling na het lassen en na het smeden (typisch 760°C normaliseren en 760°C temperen) om de juiste getemperde martensietmicrostructuur te verkrijgen.

Hadfield mangaanstaal (kwaliteit 1.3401 / ASTM A128)

Hadfield-staal bevat ongeveer 11–14% mangaan en 1,0–1,4% koolstof . Het bepalende kenmerk is austenitische werkharding: onder impact- of drukbelasting hardt het oppervlak uit van ongeveer 200 HB tot meer dan 550 HB, terwijl het grootste deel taai blijft. Brekerkaken, spoorwegovergangen en baktanden van graafmachines vertrouwen op deze eigenschap. Omdat Hadfield-staal moeilijk te smeden is (het hardt uit tijdens vervorming), worden de meeste grote Hadfield-componenten gegoten in plaats van gesmeed.

Waarom smeden de prestaties van gelegeerd staal transformeert

Smeden is niet alleen een vormbewerking, het is een metallurgisch proces. Wanneer gelegeerd staal wordt verwarmd tot het smeedtemperatuurbereik (doorgaans 1.050–1.250°C afhankelijk van de kwaliteit) en vervormd onder druk, treden er verschillende gelijktijdige verbeteringen op in de interne structuur van het metaal.

Graanverfijning

Bij het gieten ontstaan grove, willekeurig georiënteerde korrels met dendrietsegregatie. Smeden breekt deze structuur af door herhaalde vervormings- en herkristallisatiecycli. Het resultaat is een fijne, gelijkassige korrelstructuur – typisch ASTM-korrelgrootte 5–8 – die bestand is tegen het ontstaan ​​en de voortplanting van scheuren. Fijnkorrelige smeedstukken van gelegeerd staal zijn consistent aanwezig 15–25% hogere vermoeiingssterkte dan gelijkwaardige gietstukken met dezelfde legeringssamenstelling.

Gecontroleerde graanstroom

Bij een gesmeed onderdeel volgen de korrelstroomlijnen (of 'vezellijnen') de contouren van de vorm van het onderdeel, net zoals houtnerven de vorm van een tak volgen. Dit is vooral van cruciaal belang voor smeedstukken van gelegeerd staal die worden gebruikt in roterende onderdelen zoals krukassen en tandwielblanks, waarbij de hoofdspanningsrichting in lijn ligt met de graanstroom, waardoor de sterkte en weerstand tegen vermoeidheid worden gemaximaliseerd. Een machinaal bewerkte krukas uit staafstaal snijdt over de graanstroomlijnen, waardoor zwakkere dwarseigenschappen bloot komen te liggen op precies de plaatsen met hoge spanning.

Porositeit en inclusiesluiting

Gegoten blokken bevatten krimpporositeit en gasporiën. De drukkrachten tijdens het smeden, die bij grote hydraulische persen kunnen optreden 50.000–80.000 ton – deze poriën dichtlassen en niet-metalen insluitsels herverdelen in fijnere, meer verspreide snaren. Deze sluiting van interne holtes wordt gemeten aan de hand van de reductieverhouding van het smeedstuk: een reductieverhouding van 4:1 is over het algemeen het minimum dat nodig is om een ​​adequate porositeitsafsluiting te garanderen, terwijl kritische smeedstukken van gelegeerd staal uit de lucht- en ruimtevaart vaak een verhouding van 6:1 of hoger specificeren.

Verbetering van mechanische eigenschappen — gekwantificeerd

Gegevens waarin 4340-gelegeerd staal in gegoten versus gesmede toestand wordt vergeleken, illustreren de verbetering concreet:

• Treksterkte: gegoten ~900 MPa versus gesmeed ~1.080 MPa (gehard en getemperd)
• Vloeisterkte: gegoten ~700 MPa versus gesmeed ~980 MPa
• Charpy-impact (longitudinaal): gegoten ~20 J versus gesmeed ~60-80 J
• Vermoeiingslimiet (roterend buigen): gegoten ~380 MPa versus gesmeed ~480 MPa

Deze verschillen verklaren waarom veiligheidskritische componenten – flenzen van drukvaten, turbineschijven, assen van auto’s – vrijwel uitsluitend worden geproduceerd als smeedstukken van gelegeerd staal in plaats van gietstukken.

Soorten smeedprocessen die worden gebruikt voor gelegeerd staal

Niet al het smeden is hetzelfde en het gekozen proces heeft een aanzienlijke invloed op de microstructuur, de maattolerantie en de kosten van het voltooide smeden van gelegeerd staal.

Open-matrijs smeden (gratis smeden)

De knuppel wordt samengedrukt tussen platte of eenvoudig gevormde matrijzen zonder volledige omhulling. Dit proces wordt gebruikt voor grote componenten met een laag volume: schachten tot 15 meter lang , ringen met een diameter van enkele meters, en blokken voor drukvaten of turbineschijven. Door het smeden met open matrijzen kan de operator het werkstuk herhaaldelijk herpositioneren, waardoor hoge reductieverhoudingen en uitstekende interne stevigheid worden bereikt. De meeste smeedstukken van gelegeerd staal die bestemd zijn voor energieopwekking (turbinerotoren, generatorassen) en de zware industrie zijn smeedstukken met open matrijzen.

Smeden met gesloten matrijzen (indrukmatrijs).

Het gelegeerde staal is opgesloten in gevormde matrijsholtes die het metaal dwingen de geometrie van de afdruk te vullen. Dit proces is geschikt voor vormen met een gemiddelde complexiteit in grote volumes, zoals drijfstangen voor auto's, tandwielen, kleplichamen en flenzen. Maattoleranties van ±0,5 mm of beter haalbaar zijn. De matrijskosten zijn hoog – een set smeedmatrijzen voor een drijfstang kan tussen de $50.000 en $200.000 kosten, afhankelijk van de grootte en complexiteit – maar de kosten per stuk dalen sterk bij volume.

Ringrollen

Een gespecialiseerd smeedproces waarbij een holle voorvorm geleidelijk in wanddikte wordt verkleind en in diameter wordt vergroot tussen een aangedreven rol en een vrijlooprol. Ringwalsen produceert naadloze ringen met een continue graanstroom langs de omtrek die ideaal is voor lagerringen, flenzen, tandwielen en drukvatmondstukken. Smeedstukken van gelegeerd staal geproduceerd door ringwalsen in kwaliteiten als 4140, 4340 en F22 (2,25Cr-1Mo) zijn standaardcomponenten in olie- en gasputmondapparatuur en industriële versnellingsbakken.

Isothermisch en bijna-isothermisch smeden

Voor legeringen met smalle warmbewerkingsvensters - inclusief hooggelegeerde gereedschapsstaalsoorten, titaniumlegeringen en nikkel-superlegeringen - worden de matrijzen verwarmd tot dichtbij de werkstuktemperatuur om thermische gradiënten te minimaliseren en voortijdige uitharding te voorkomen. Dit proces produceert uitzonderlijk consistente microstructuren, maar vereist verwarmde matrijzen (vaak bij 900–1.100°C ) en lagere perssnelheden, waardoor de kosten aanzienlijk stijgen. Isothermische smeedstukken met een bijna netvormige vorm minimaliseren de bewerkingstoeslag, wat waardevol is als de legering zelf duur is.

Warmtebehandeling van Smeedstukken van gelegeerd staal

Smeden bepaalt de korrelstructuur; warmtebehandeling bepaalt de uiteindelijke microstructuur en mechanische eigenschappen. Voor smeedstukken van gelegeerd staal zijn de drie belangrijkste behandelingssequenties normaliseren, afschrikken en temperen (Q&T) en gloeien.

Normaliseren

Het smeden wordt verwarmd tot 30–50 °C boven de bovenste kritische temperatuur (Ac3) en luchtgekoeld. Dit verfijnt de korrelstructuur, verlicht de resterende smeedspanningen en produceert een uniforme perlitisch-ferritische microstructuur. Genormaliseerd 4140 bereikt een treksterkte van ongeveer 655–860 MPa , voldoende voor veel structurele toepassingen zonder verdere behandeling. Normaliseren verbetert ook de bewerkbaarheid in vergelijking met de gesmede toestand.

Afschrikken en temperen

Q&T is de standaardbehandeling voor smeedstukken van gelegeerd staal die maximale sterkte en taaiheid vereisen. Het smeden is austenitized (typisch 840–870°C voor de meeste Cr-Mo-kwaliteiten), vervolgens snel geblust in olie of water om martensiet te vormen, gevolgd door temperen bij 540–650 °C om de brosheid te verminderen terwijl het grootste deel van de sterkte behouden blijft. Een 4340-smeedstuk, getemperd bij 540°C, bereikt een treksterkte van ongeveer 1.470 MPa en een vloeigrens van 1.172 MPa; temperen bij 650°C vermindert de sterkte tot ongeveer 1.030 MPa, maar verhoogt de slagvastheid van ~28 J naar ~80 J – een klassieke afweging tussen sterkte en taaiheid.

Oplossingsgloeien voor smeedstukken van roestvrij gelegeerd staal

Austenitische roestvrijstalen smeedstukken (304, 316, 321) vereisen oplossingsgloeien bij 1.040–1.120°C gevolgd door snelle waterkoeling om chroomcarbiden op te lossen en de volledige corrosieweerstand te herstellen. Als austenitisch roestvast staal na het smeden langzaam wordt afgekoeld tot het sensibilisatiebereik (425–870°C), slaan chroomcarbiden neer op de korrelgrenzen, waardoor aangrenzende chroomzones worden uitgeput en ze kwetsbaar worden voor intergranulaire corrosie – een fenomeen dat bekend staat als sensibilisatie. Een goede oplossingsgloeien elimineert dit risico.

Neerslagverharding (veroudering)

Toegepast op precipitatiehardend roestvrij staal (17-4 PH, 15-5 PH) en maragingstaal, houdt veroudering in dat het smeedstuk op een specifieke temperatuur wordt gehouden - meestal 480–620°C — om fijne intermetallische verbindingen neer te slaan (koperrijke neerslagen in 17-4 PH; Ni₃Mo, Ni₃Ti in maragingstaal) die de dislocatiebeweging blokkeren en de hardheid en sterkte vergroten. 17-4 PH in toestand H900 (verouderd bij 482°C) behaalt een treksterkte van 1.310 MPa en een opbrengst van 1.170 MPa, met een goede corrosieweerstand — waardoor het populair is voor smeedstukken van gelegeerd staal in de lucht- en ruimtevaart waarbij gewichtsvermindering van belang is.

Inspectie- en kwaliteitsnormen voor smeedstukken van gelegeerd staal

Omdat smeedstukken van gelegeerd staal vaak van cruciaal belang zijn voor de veiligheid, zijn de kwaliteitseisen intensief en worden deze doorgaans gedefinieerd door industriestandaarden, klantspecificaties en codes.

Relevante normen en specificaties

• ASTM A105 — Smeedstukken van gelegeerd staal van koolstofstaal voor leidingcomponenten op omgevingstemperatuur
• ASTM A182 — Pijpflenzen en fittingen van gesmeed of gewalst aluminium en roestvrij staal voor gebruik bij hoge temperaturen
• ASTM A336 — Smeedstukken van gelegeerd staal voor druk- en hogetemperatuurcomponenten
• ASTM A508 — Gehard en getemperd gelegeerd staalsmeedwerk voor drukvaten, inclusief kernreactorvaten
• AMS 6415 / AMS 6414 — Specificaties voor het smeden van gelegeerd staal in de ruimtevaart voor klasse 4340
• EN 10250 — Europese norm voor smeedstukken van open matrijsstaal voor algemene technische doeleinden
• API6A — Bron- en kerstboomapparatuur, die gesmede kleplichamen en spoelen van gelegeerd staal bedekt

Niet-destructieve testmethoden

Grote smeedstukken van gelegeerd staal worden routinematig onderworpen aan meerdere niet-destructieve evaluatiemethoden (NDE):

• Ultrasoon testen (UT) — Detecteert interne gebreken (porositeit, insluitsels, rondingen) met behulp van hoogfrequente geluidsgolven. De gevoeligheid wordt doorgaans gekalibreerd om reflectoren met een platte bodem (FBH) met een diameter van slechts 1,6 mm voor lucht- en ruimtevaartonderdelen te detecteren.
• Magnetische deeltjesinspectie (MPI) — Detecteert discontinuïteiten aan het oppervlak en nabij het oppervlak in smeedstukken van ferromagnetisch gelegeerd staal door een magnetisch veld en ijzerpoeder of fluorescerende deeltjes aan te leggen.
• Vloeistofpenetratietesten (PT) — Gebruikt voor niet-ferromagnetisch smeedwerk van roestvrij gelegeerd staal om defecten aan het oppervlak te detecteren.
• Radiografische testen (RT) — Röntgen- of gammastralingsonderzoek voor smeedstukken met complexe geometrie waar de UT-toegang beperkt is.

Verificatie van mechanische eigenschappen – treksterkte, rek, rek, verkleining van het oppervlak, Charpy-impact – is altijd vereist op basis van warmterepresentatieve testcoupons. Hardheidsonderzoeken op meerdere locaties bevestigen de uniformiteit van de warmtebehandeling via de smeeddoorsnede.

Smeedstukken van gelegeerd staal in belangrijke industrieën

De vraag naar smeedstukken van gelegeerd staal is breed verdeeld over de zware industrieën, elk met verschillende legeringsvoorkeuren die worden bepaald door de werkomgeving.

Olie en gas

Wellhead-kerstbomen, kleplichamen, flenzen en onderzeese connectornaven worden geproduceerd als smeedstukken van gelegeerd staal in kwaliteiten zoals F22 (2,25Cr-1Mo), F91 (9Cr-1Mo) en duplex roestvrij 2205. Onderzeese componenten moeten bestand zijn tegen drukken tot 15.000 psi en temperaturen van –29°C tot 180°C, terwijl het bestand is tegen door H₂S geïnduceerde sulfidespanningsscheuren (SSC). NACE MR0175 / ISO 15156 specificeert maximale hardheidslimieten (doorgaans Maximaal 22 HRC ) voor smeedstukken van gelegeerd staal in zure serviceomgevingen om SSC te voorkomen.

Energieopwekking

Stoomturbinerotoren, generatorassen en kleplichamen voor kolen-, gas- en kerncentrales vormen enkele van de grootste en meest veeleisende smeedstukken van gelegeerd staal. Eén enkele lagedrukturbinerotor voor een stoomturbine van 1.000 MW kan zwaarder wegen 70 ton en vereisen 100 uur ultrasoon onderzoek. De gebruikte kwaliteiten omvatten 26NiCrMoV14-5, 30CrMoV9, en voor ultra-superkritische fabrieken, gemodificeerde 9-12% Cr-staalsoorten (P91, P92, CB2).

Lucht- en ruimtevaart en defensie

Landingsgestel, actuatorzuigers, structurele schotten en motorsteunen worden geproduceerd als smeedstukken van gelegeerd staal in 4340, 300M (gemodificeerd 4340 met hoger silicium en vanadium), Aermet 100 en 17-4 PH. 300M bereikt treksterktes van meer dan 1.930 MPa met een goede breuktaaiheid (KIC > 66 MPa√m), waardoor het het standaard landingsgestelmateriaal is voor commerciële en militaire vliegtuigen. Alle smeedstukken van gelegeerd staal uit de lucht- en ruimtevaart zijn onderworpen aan volledige traceerbaarheidseisen van het materiaal, van smeltwarmte tot afgewerkt onderdeel.

Auto-industrie en zwaar materieel

Krukassen, drijfstangen, nokkenassen, fusees, wielnaven en differentieelkransen worden allemaal geproduceerd als smeedstukken van gelegeerd staal met gesloten matrijs. De mondiale automobielsmeedmarkt overtrof de verwachtingen $80 miljard USD in 2023, waarbij gelegeerd staal het grootste volumesegment vertegenwoordigt. Microgelegeerde HSLA-kwaliteiten (vanadiumhoudend 1548, niobiumhoudend staal) hebben marktaandeel gewonnen omdat ze de vereiste sterkte bereiken na gecontroleerde afkoeling vanaf de smeedtemperatuur zonder een aparte Q&T-stap, waardoor het energieverbruik en de productiekosten worden verlaagd.

Mijnbouw en constructie

Emmertanden, brekerhamers, scheplippen en boren voor mijnbouwtoepassingen maken gebruik van smeedstukken van gelegeerd staal in slijtvaste kwaliteiten. Chroom-molybdeen gelegeerd staal met middelhoog koolstofgehalte (0,35–0,50% C) met hitte behandeld tot 400–500 HB is typisch voor brekerhamers. Roterende boren maken gebruik van smeedstukken van gelegeerd staal in 4145H of gemodificeerde 4145-kwaliteiten, met warmtebehandeling om te voldoen aan API-specificatie 7-1-vereisten voor gereedschapsverbindingen in het boorgat.

Hoe u het juiste gelegeerde staal selecteert voor gesmede componenten

De selectie van gelegeerd staal voor smeedstukken is een technische beslissing met meerdere variabelen. Het volgende raamwerk omvat de meest kritische selectiecriteria.

Stap 1: Definieer de stresstoestand en het vereiste krachtniveau

Trek-, vermoeiings-, torsie- of impactbelasting? Een roterende as ondervindt cyclische buiging en torsie - de vermoeidheidssterkte regeert, wat wijst op schone smeedstukken van gelegeerd staal met fijne korrel en hoge zuiverheid. De schaal van een drukvat ondervindt biaxiale trekspanning bij verhoogde temperatuur - kruipweerstand en breuktaaiheid zijn bepalend, wat wijst op Cr-Mo-kwaliteiten zoals F22 of F91.

Stap 2: Beoordeel de omgeving

Komt het smeden in contact met corrosieve vloeistoffen, zuur gas, zeewater of oxiderende gassen bij hoge temperaturen? Zure service vereist hardheidslimieten en NACE-conformiteit. Maritieme omgevingen kunnen duplex smeedstukken van roestvrij gelegeerd staal vereisen. Oxiderende omgevingen met hoge temperaturen vereisen een chroomgehalte van meer dan 9% voor voldoende oxidatieweerstand.

Stap 3: Houd rekening met de sectiegrootte en hardbaarheid

Een as met een diameter van 25 mm kan doorgehard worden met een eenvoudige 4140. Een smeedstuk met een diameter van 500 mm vereist een kwaliteit met een veel hogere hardbaarheid – 4340, of idealiter een met nikkel verbeterde variant – om ervoor te zorgen dat de kern na het afschrikken de beoogde hardheid bereikt. Grossmann-hardbaarheidsgrafieken en Jominy-einduitdovingsgegevens voor kandidaatcijfers zijn de belangrijkste hulpmiddelen voor deze analyse.

Stap 4: Evalueer de lasbaarheid

Als het smeedstuk aan leidingen of platen wordt gelast, is het koolstofequivalent (CE) van toepassing op het risico op waterstof-geïnduceerde scheurvorming. De IIW-formule CE = C Mn/6 (Cr Mo V)/5 (Ni Cu)/15 moet lager zijn dan 0,40% voor lassen zonder voorverwarmen; kwaliteiten daarboven vereisen voorverwarming, interpass-temperatuurregeling en warmtebehandeling na het lassen (PWHT), waardoor de kosten en het schema toenemen.

Stap 5: Houd rekening met bewerkbaarheid en kosten

Hooggelegeerde en hoge hardheidsgraden bewerken langzamer en slijten sneller, waardoor de bewerkingskosten per onderdeel stijgen. Ongeveer 4140 machines 40% sneller dan 4340 in dezelfde warmtebehandelde toestand. Voor gereedschapsstaal en hooggelegeerde roestvaste soorten is hardmetalen gereedschap nodig. De totale kosten van het smeden van gelegeerd staal omvatten grondstoffen, smeden, warmtebehandeling, machinale bewerking en inspectie - en de keuze van de legering heeft invloed op al deze kosten.

Opkomende trends in smeedstukken van gelegeerd staal

De smeedindustrie van gelegeerd staal is niet statisch. Materiaalontwikkelingen en procesinnovaties blijven uitbreiden wat haalbaar is.

Microgelegeerd HSLA-staal vervangt Q&T-kwaliteiten

Hoogwaardige laaggelegeerde (HSLA) soorten die kleine toevoegingen van vanadium (0,06–0,12%), niobium (0,03–0,06%) of titanium bevatten, bereiken vloeisterktes van 550–700 MPa direct na gecontroleerde afkoeling vanaf de smeedtemperatuur, waardoor de afzonderlijke afschrik- en tempercyclus wordt geëlimineerd. Dit bespaart energie, vermindert het risico op vervorming en verkort de doorlooptijd. De acceptatie van drijfstangen voor auto's en asbalken van vrachtwagens is snel verlopen.

Reinheid en vacuümmetallurgie

De vraag naar een langere levensduur bij vermoeiing in lucht- en ruimtevaart- en energietoepassingen duwt producenten van gelegeerd staal in de richting van vacuüm-inductiesmelten (VIM), gevolgd door vacuümboog-hersmelten (VAR) of elektroslak-hersmelten (ESR). VIM VAR dubbelgesmolten gelegeerd staal bereikt een lager zuurstofgehalte 10 ppm en zwavel onder 5 ppm, vergeleken met 20-30 ppm zuurstof in standaard vlamboogovens plus productie van gietlepelraffinage. De vermindering van niet-metalen insluitsels vertaalt zich rechtstreeks in een verbeterde levensduur bij hoge cycli – soms met een factor 2 à 3x.

Simulatiegestuurde ontwikkeling van smeden

Door eindige-elementenmodellering (FEM) van smeedprocessen met behulp van software als DEFORM, FORGE of Simufact kunnen smeedingenieurs nu de metaalstroom, spanningsverdeling, temperatuurevolutie en matrijsvulling voorspellen vóór enige fysieke proef. Dit vermindert het aantal smeedproeven dat nodig is voor nieuwe smeedontwerpen van gelegeerd staal van 5 à 10 iteraties naar 1 à 2 in veel gevallen, waardoor de ontwikkelingskosten en de time-to-market aanzienlijk worden verlaagd.

Duurzame smeedpraktijken

De staalproductie met behulp van elektrische boogovens (EAF) met behulp van schroot domineert nu al de productie van gelegeerd staal. De volgende golf omvat het vervangen van verwarming op aardgas door inductieverwarming of elektrische weerstandsovens voor blokverwarming, waardoor de CO₂-uitstoot van scope 1 van de smeedfabriek wordt verminderd. Verschillende Europese smederijen hebben zich hieraan gecommitteerd doelstellingen voor koolstofneutraliteit tegen 2040 , met elektrificatie van de verwarming als primaire hefboom. Tegelijkertijd vermindert smeden in de vorm van een bijna-netvorm – waarbij het materiaal dat bij de bewerking wordt verwijderd tot een minimum wordt beperkt – de materiaalverspilling, wat belangrijk is gezien de kosten van speciaal gelegeerd staal.
