Hoe wordt staal gesmeed? Proces, Technieken & Toepassingen

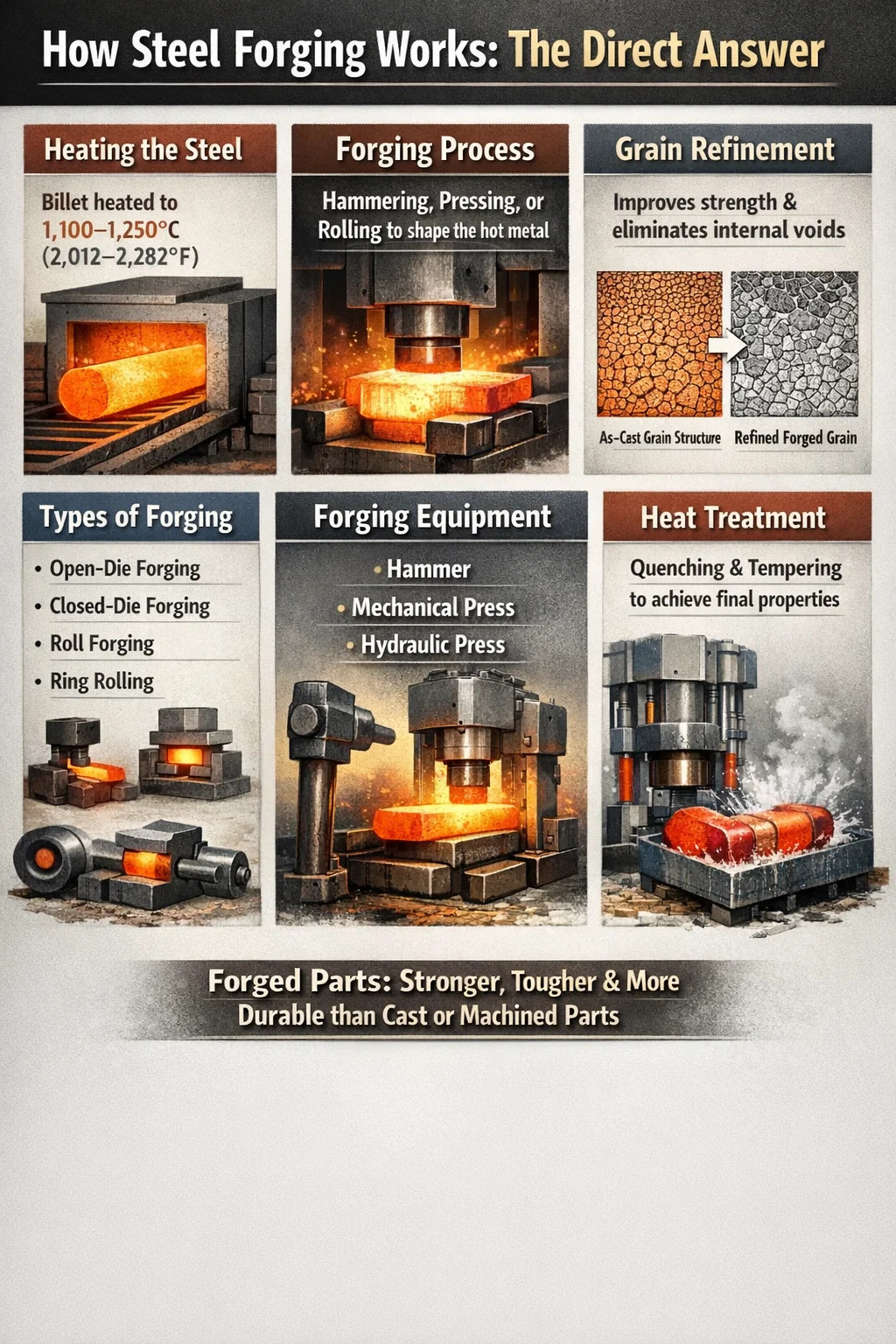

Hoe staalsmeden werkt: het directe antwoord

Smeedwerk van staal is het proces waarbij staal wordt gevormd door drukkracht uit te oefenen – hetzij door hameren, persen of walsen – terwijl het metaal wordt verwarmd tot een temperatuur die het plastisch en bewerkbaar maakt, maar niet gesmolten. Het resultaat is een onderdeel met superieure mechanische eigenschappen vergeleken met gegoten of machinaal bewerkte componenten, omdat het smeedproces de interne korrelstructuur verfijnt en interne holtes elimineert.

Praktisch gezien wordt een stalen knuppel of staaf tot daartussen verhit 1.100°C en 1.250°C (2,012°F tot 2,282°F) voor heet smeden – de meest gebruikelijke industriële methode – en vervolgens onder een pers of hamer geplaatst die het in de gewenste vorm vervormt. Vervolgens wordt het vormdeel onder gecontroleerde omstandigheden gekoeld en afgewerkt door machinale bewerking, warmtebehandeling of oppervlaktebewerking.

Dit is niet een enkele techniek, maar een familie van gerelateerde processen. Afhankelijk van de geometrie van het onderdeel, het productievolume, de vereiste toleranties en de materiaalkwaliteit, kiezen fabrikanten uit smeden met open matrijzen, smeden met gesloten matrijzen (afdrukmatrijs), rolsmeedwerk, ringwalsen of isothermisch smeden. Elk levert verschillende afwegingen op tussen materiaalgebruik, matrijskosten, maatnauwkeurigheid en haalbare complexiteit.

De grondstof: het juiste staal kiezen om te smeden

Niet elke staalsoort smeedt op dezelfde manier. Het koolstofgehalte, de legeringselementen en de zuiverheid van de smelt hebben allemaal invloed op hoe het materiaal onder druk stroomt en welke eigenschappen het voltooide onderdeel bereikt. Smeedbaar staal wordt grofweg als volgt gegroepeerd:

• Koolstofarm staal (0,05–0,30% C): Zeer ductiel en gemakkelijk te smeden; gebruikt voor structurele onderdelen, bouten en assen die geen extreme hardheid vereisen.
• Middelzware staalsoorten (0,30–0,60% C): Het werkpaard van de smeedindustrie; kwaliteiten zoals AISI 1040 en 4140 worden gebruikt voor krukassen, drijfstangen, tandwielen en assen.
• Koolstofstaal (0,60–1,00% C): Harder en sterker maar gevoeliger voor scheuren tijdens het smeden; gebruikt voor veren, rails en snijgereedschappen.
• Gelegeerd staal (serie 4000, 8000): Toevoegingen van chroom, molybdeen, nikkel en vanadium verbeteren de hardbaarheid en taaiheid; gebruikelijk in de lucht- en ruimtevaart en zware machines.
• Roestvast staal (serie 300 en 400): Vereisen hogere smeeddrukken en strengere temperatuurcontrole; gebruikt in chemische, voedselverwerking en medische toepassingen.

Het smeedmateriaal arriveert als ronde staven, knuppels gesneden uit gewalst staafmateriaal of blokken voor zeer grote onderdelen. Het staafgewicht voor auto-onderdelen varieert doorgaans van 0,5 kg tot 30 kg , terwijl grote industriële smeedstukken – zoals turbineschachten of flenzen van drukvaten – kunnen beginnen met blokken die enkele tonnen wegen.

Het staal verwarmen: temperatuur, ovens en schaalcontrole

Bij verwarming begint het smeedproces eigenlijk, en het is veel gecontroleerder dan het beeld van een gloeiende staaf die uit een vuur wordt getrokken, doet vermoeden. Als de temperatuur verkeerd is – zelfs bij 50°C – kan dit leiden tot gescheurde smeedstukken, overmatige slijtage van de matrijzen of onderdelen die niet worden geïnspecteerd.

Smedtemperatuurbereiken per staalsoort

Industriële smeedovens zijn gasgestookte roterende haardovens, duwovens of inductieverwarmingssystemen. Inductieverwarming is dominant geworden voor de grootschalige productie van kleinere knuppels, omdat het een knuppel met een diameter van 50 mm verwarmt tot een smeedtemperatuur in minder dan 60 seconden , elimineert oppervlakteverkalking vrijwel volledig en gebruikt ruwweg 30-40% minder energie dan vergelijkbare gasovensystemen.

Kalkaanslag – de ijzeroxidelaag die zich op het oppervlak vormt tijdens het verwarmen van gasovens – is een hardnekkig probleem. Als er door matrijscontact kalk in het oppervlak van het onderdeel wordt gedrukt, ontstaan ​​er oppervlaktedefecten die extra bewerking vereisen of afkeuring veroorzaken. Hogedrukwaterontkalkingsstralen werkend op 150–200 bar zijn standaard op perslijnen om kalk eraf te blazen onmiddellijk voordat de knuppel de matrijs binnengaat.

Open-matrijs smeden: flexibiliteit voor grote en aangepaste onderdelen

Bij het smeden met open matrijzen, ook wel vrij smeden of smeden genoemd, worden platte, V-vormige of eenvoudig gevormde matrijzen gebruikt die het werkstuk niet omsluiten. De operator of het automatische systeem roteert en herpositioneert de knuppel tussen elke persslag, waardoor deze geleidelijk in de gewenste vorm wordt gebracht. Deze techniek geeft de smederij een enorme flexibiliteit: een enkele set platte matrijzen kan een groot aantal verschillende onderdeelvormen produceren eenvoudigweg door de manier waarop het werkstuk wordt gemanipuleerd te veranderen.

Smeden met open matrijzen is de voorkeursmethode voor onderdelen die te groot zijn voor gesloten matrijzen: turbinerotorassen, scheepsschroefassen, grote flenzen, drukvatschalen en walsrollen. Op deze manier geproduceerde onderdelen kunnen een gewicht hebben van enkele kilogrammen enkele honderden tonnen . De 300 MN-pers van de Chinese Second Heavy Industry Group is een van de grootste ter wereld en kan titanium- en stalen componenten voor kerncentrales en vliegtuigconstructies smeden.

Het procesverloop voor een grote as ziet er doorgaans als volgt uit:

1. Ingot wordt gegoten en mag stollen; de bovenste (stijgbuis) en onderste (butt) secties met segregatie en holtes worden weggesneden, waardoor maximaal 20-25% van het oorspronkelijke gewicht van de staaf .
2. De resterende staaf wordt opnieuw verwarmd en verstoord (axiaal samengedrukt) om de gegoten korrelstructuur af te breken en interne holtes te sluiten.
3. De knuppel wordt onder de pers uitgetrokken (langwerpig) en roteert stapsgewijs tussen de slagen om het materiaal gelijkmatig te bewerken.
4. Voor grote stukken zijn meerdere opwarmingen nodig om de werktemperatuur boven de limiet voor het smeden van de afwerking te houden.
5. Het ruwe smeden wordt ruw bewerkt om onregelmatigheden in het oppervlak te verwijderen en ultrasoon gecontroleerd op interne defecten.

Het materiaalgebruik bij het smeden met open matrijzen is doorgaans lager dan bij het smeden met gesloten matrijzen 60-75% van het startgewicht van de staaf komt terecht in het voltooide smeedstuk. De rest wordt verwijderd als gewas-, schaal- en bewerkingsmateriaal. Desondanks maken de lage matrijskosten voor zeer grote of eenmalige onderdelen open matrijzen de enige economisch haalbare optie.

Smeden met gesloten matrijzen: precisie en productie in grote volumes

Gesloten matrijssmeedwerk - ook wel impressie-matrijssmeedwerk genoemd - maakt gebruik van op elkaar afgestemde bovenste en onderste matrijshelften die de exacte negatieve indruk van het voltooide onderdeel bevatten. Wanneer de pers sluit, vult de verwarmde stalen knuppel de matrijsholte en neemt de precieze vorm van de afdruk aan. Overtollig metaal wordt eruit geperst in een dunne ring, flash genaamd, die later wordt afgesneden.

Dit is de dominante methode voor de grootschalige productie van structurele en mechanische componenten: drijfstangen voor auto's, fusees, wielnaven, rondhouten van vliegtuigvleugels en handgereedschap. Modern smeden met gesloten matrijzen bereikt maattoleranties van ±0,5 mm of strakker op middelgrote componenten, waardoor de bewerking achteraf aanzienlijk wordt verminderd in vergelijking met gieten.

De multi-station matrijsreeks

Complexe onderdelen worden zelden in één klap tot de uiteindelijke vorm gesmeed. Het matrijsblok is verdeeld in meerdere afdrukstations die in volgorde zijn gerangschikt:

• Volledigere indruk: Herverdeelt metaal in de lengterichting, waardoor de doorsnede op specifieke punten wordt verminderd.
• Edger-indruk: Verzamelt metaal in specifieke zones en geeft ruwweg het dwarsdoorsnedeprofiel vorm.
• Blocker-vertoning: Vormt het werkstuk voor tot een vorm die sterk lijkt op het laatste onderdeel, maar met grotere stralen en meer diepgang.
• Afwerkindruk: Brengt het onderdeel naar de uiteindelijke geometrie en vormt fijne details en strakke radii. Flash wordt hier gegenereerd.

Voor een typische drijfstang in AISI 4140 voor een auto duurt de hele reeks – van het inbrengen van de knuppel tot het verwijderen van het kortgeknipte smeedstuk – minder dan 30 seconden op een moderne mechanische pers met een vermogen van 25.000 tot 40.000 kN. Eén enkele smeedlijn kan produceren 600 tot 1.200 drijfstangen per uur .

Flits- en materiaalgebruik

Flash vertegenwoordigt meestal 10–20% van het blokgewicht bij conventioneel smeden met gesloten matrijzen. Flashless smeden – een variant waarbij de matrijs volledig omsloten is en het knuppelvolume precies is afgestemd op de holte – kan dit afval elimineren, maar vereist een zeer nauwkeurige voorbereiding van de knuppel en hogere perskrachten. Het wordt gebruikt voor onderdelen zoals tandwielen en lagerringen, waarbij materiaalkostenbesparingen de extra complexiteit rechtvaardigen.

Rolsmeden en ringwalsen: gespecialiseerde vormmethoden

Naast de twee belangrijkste categorieën van matrijssmeedwerk zijn er verschillende gespecialiseerde staalsmeedprocessen die de moeite waard zijn om te begrijpen, omdat deze specifieke productcategorieën domineren.

Rol smeden

Bij het smeden van rollen passeert de verwarmde knuppel tussen twee tegengesteld draaiende rollen met gevormde groeven die in hun oppervlak zijn machinaal bewerkt. Terwijl de knuppel er doorheen gaat, verkleinen de rollen de dwarsdoorsnede en verlengen deze, waardoor het metaal wordt verdeeld in het precieze patroon dat nodig is voor de volgende smeedoperatie. Rolsmeden wordt veel gebruikt als voorvormstap vóór het smeden van langwerpige onderdelen zoals drijfstangen en bladveerplaten met gesloten matrijzen. Het verbetert de materiaalverdeling en vermindert het aantal benodigde afdrukken in de gesloten matrijs, waardoor matrijsslijtage en cyclustijd worden verminderd.

Ringrollen

Ringwalsen produceert naadloze ringen door een gat in een schijfvormig smeedstuk te prikken en dit vervolgens uit te zetten tussen een aangedreven hoofdrol en een spanrol, terwijl platte axiale rollen de ringhoogte regelen. Het resultaat is een naadloze ring met een continu vloeiende korrelstructuur rond de omtrek - een aanzienlijk structureel voordeel ten opzichte van ringen die uit plaat zijn gesneden of door middel van lassen zijn vervaardigd.

Gewalste ringen variëren van kleine lagerringen minder dan 1kg tot massieve flenzen van windturbines en flenzen van kernreactorschepen met een buitendiameter groter dan 10 mm 8 meter en gewichten erboven 100 ton . De lucht- en ruimtevaartindustrie is sterk afhankelijk van ringgewalste titanium- en stalen componenten voor behuizingen, frames en schotten van straalmotoren.

Koud en warm smeden: staal bewerken onder rode hitte

Heet smeden is niet de enige optie. Koud smeden – uitgevoerd bij of nabij kamertemperatuur – en warm smeden – meestal op 650–900°C voor staal — bieden verschillende combinaties van oppervlakteafwerking, maatnauwkeurigheid en mechanische prestaties.

Koud smeden

Het koud smeden van staal is afhankelijk van harding door arbeid: naarmate het metaal plastisch vervormt, neemt de dislocatiedichtheid ervan toe en wordt het steeds sterker. Onderdelen geproduceerd door koud smeden kunnen dit bereiken oppervlakteafwerkingen van Ra 0,4–1,6 µm en maattoleranties strakker dan ±0,05 mm zonder enige bewerking. De grootschalige productie van bouten, moeren, schroeven en koudgevormde tandwielen zijn primaire toepassingen.

De beperking is de grote benodigde kracht. Het koud smeden van een koolstofarm staal vereist vloeispanningen van 500–800 MPa , vergeleken met 80–150 MPa voor hetzelfde materiaal bij hoge smeedtemperaturen. Matrijzen slijten snel, en het staal moet doorgaans tussen de fasen worden uitgegloeid en opnieuw gesmeerd (vaak met fosfaatzeepsystemen) voor vormbewerkingen in meerdere doorgangen.

Warm smeden

Warm smeden bevindt zich tussen warm en koud, zowel qua temperatuur als resultaat. Bij tussenliggende temperaturen wordt de vloeispanning verminderd in vergelijking met koudvervormen, waardoor de eisen aan het perstonnage worden verlaagd, terwijl de oppervlaktekwaliteit en maatnauwkeurigheid veel beter zijn dan bij warm smeden, omdat er minder aanslag ontstaat en de thermische krimp kleiner is. Warm smeden wordt steeds vaker gebruikt voor precisietandwielen en homokineetcomponenten in de aandrijflijn van auto's, waarbij de combinatie van bijna-net-vormnauwkeurigheid en goede oppervlakte-integriteit de totale productiekosten verlaagt in vergelijking met warm smeden en vervolgens machinaal bewerken.

Smeedapparatuur: hamers, mechanische persen en hydraulische persen

De machine die de smeedkracht levert, bepaalt net zo goed de economie, de mogelijkheden en de outputsnelheid van de bewerking als het matrijsontwerp. Drie belangrijke machinetypes domineren het industriële smeden van staal:

Hamers smeden

Hamers leveren energie door een ram met hoge snelheid naar beneden te laten vallen of naar beneden te drijven. De vervormingsenergie is de kinetische energie van de bewegende ram. Zwaartekrachtvalhamers zijn het eenvoudigste type; krachthamers gebruiken stoom, perslucht of hydraulische druk om de ram te versnellen en impactenergieën te bereiken 5 kJ tot ruim 1.000 kJ voor grote dubbelwerkende stoomhamers. Hamers zijn zeer geschikt voor het smeden van complexe vormen met open matrijzen, omdat meerdere snelle slagen het materiaal geleidelijk kunnen bewerken. De hoge reksnelheid van hamerslagen betekent ook een kortere matrijscontacttijd en een lagere thermische belasting van de matrijs.

Mechanische smeedpersen

Mechanische persen gebruiken een door een vliegwiel aangedreven excentrische kruk om rotatie-energie om te zetten in een enkele ramslag per omwenteling. Capaciteiten variëren van 5.000 kN tot 125.000 kN . Hun vaste slag en voorspelbare rampositie maken ze ideaal voor gesloten matrijswerk met meerdere afdrukken en een nauwe dimensionale herhaalbaarheid. Een mechanische pers van 63.000 kN – een gebruikelijke maat voor zwaar smeedwerk voor auto’s – draait doorgaans op 40-80 slagen per minuut , waardoor zeer hoge productiesnelheden mogelijk zijn.

Hydraulische smeedpersen

Hydraulische persen genereren kracht doordat vloeistof onder hoge druk op een cilinder inwerkt. In tegenstelling tot mechanische persen kunnen ze tijdens de hele slag het volledige tonnage vasthouden en kunnen ze worden geprogrammeerd met complexe ramsnelheid- en krachtprofielen. Dit maakt ze essentieel voor het isotherm smeden van superlegeringen in de ruimtevaart, waarbij lage reksnelheden nodig zijn om adiabatische verhitting en scheuren te voorkomen, en voor zeer grote open-matrijsoperaties. De grootste smeedpersen ter wereld, inclusief de 750 MN pers bij VSMPO-AVISMA in Rusland – zijn hydraulisch.

Wat gebeurt er met de graanstructuur tijdens het smeden van staal?

De mechanische superioriteit van smeedstukken ten opzichte van gietstukken komt rechtstreeks voort uit wat smeden doet met de interne microstructuur van het staal. Als u dit begrijpt, wordt verklaard waarom smeedstukken worden gespecificeerd voor kritische toepassingen, zelfs als ze aanzienlijk duurder zijn.

As-gietstaal bevat een grove, dendritische korrelstructuur met chemische segregatie tussen korrelgrenzen en interne krimpholtes of porositeit. Wanneer dit materiaal wordt gesmeed, gebeuren er verschillende dingen tegelijkertijd:

• Korrelverfijning: Grote gegoten korrels worden door plastische vervorming gebroken en herkristalliseren vervolgens tot kleinere, meer uniforme gelijkassige korrels tijdens en na heet bewerken. Kleinere korrels betekenen een betere taaiheid en vermoeiingssterkte.
• Ongeldige sluiting: Interne porositeit en microkrimp worden verdicht en dichtgelast door de drukspanningen van het smeden, vooral bij open matrijsbewerkingen met meerdere doorgangen en hoge reductieverhoudingen.
• Vezelstroom: Niet-metalen insluitsels en hardmetalen stringers zijn langwerpig en uitgelijnd met de richting van de metaalstroom, waardoor een korrelstroompatroon ontstaat. Wanneer de smeedmatrijs correct is ontworpen, volgt deze vezelstroom de contouren van het onderdeel en lopen de graanstroomlijnen parallel aan de spanningsas tijdens gebruik, waardoor de weerstand tegen vermoeidheid aanzienlijk wordt verbeterd in vergelijking met een machinaal bewerkt stuk materiaal waarbij de stroomlijnen worden doorgesneden.
• Homogenisatie: Door herhaaldelijk verwarmen en vervormen worden de legeringselementen gelijkmatiger verdeeld, waardoor de samenstellingsgradiënten worden verminderd die gegoten structuren verzwakken.

Een goed gesmeed stalen onderdeel kan dit vertonen tot 40% hogere vermoeiingssterkte, 20% hogere treksterkte en duidelijk superieure slagvastheid vergeleken met een castcomponent met dezelfde nominale samenstelling. In toepassingen zoals het landingsgestel van vliegtuigen of de krukassen van auto's – waar cyclische belasting en incidentele schokbelastingen ontwerpfactoren zijn – zijn dit geen marginale voordelen.

Warmtebehandeling na het smeden: voltooiing van de metallurgische cyclus

Voor de meeste smeedstukken van gelegeerd staal levert het smeedproces alleen niet de uiteindelijke vereiste mechanische eigenschappen op. Warmtebehandeling na het smeden is de stap die de beoogde combinatie van sterkte, hardheid en taaiheid vergrendelt.

Normaliseren

Verwarming tot 850–950°C en luchtkoeling verfijnt de korrelstructuur en homogeniseert de microstructuur na het smeden. Normaliseren wordt vaak gespecificeerd als basisbehandeling voor smeedstukken van koolstof- en laaggelegeerd staal vóór de uiteindelijke bewerking en is soms de enige warmtebehandeling die nodig is voor toepassingen met lagere prestaties.

Doven en temperen (Q&T)

Voor hoogwaardige smeedstukken van gelegeerd staal, austenitiserend (typisch 830–900°C ), afschrikken in water, olie of polymeer, en vervolgens temperen 450–680°C is de standaardroute om hoge sterkte met voldoende taaiheid te bereiken. Een AISI 4340-staalsmeedstuk in Q&T-conditie kan treksterktes bereiken van 1.000–1.800 MPa afhankelijk van de ontlaattemperatuur, waardoor het geschikt is voor structurele componenten van vliegtuigen en zware aandrijflijnonderdelen.

Gloeien en stressverlichting

Grote smeedstukken met een complexe geometrie kunnen aanzienlijke restspanningen behouden door ongelijkmatige koeling na het smeden. Een spanningsverlichtende ontharding bij 550–650°C — onder de transformatietemperatuur — vermindert de restspanning zonder de hardheid substantieel te veranderen, waardoor vervorming tijdens de eindbewerking wordt voorkomen. Deze stap is de standaardpraktijk voor grote kleplichamen, matrijsblokken en drukvatcomponenten.

Kwaliteitscontrole en testen bij het smeden van staal

Smeedstukken van staal die bestemd zijn voor kritische toepassingen ondergaan een streng inspectieregime dat zowel de oppervlakte- als de interne kwaliteit omvat. De specifieke vereiste tests zijn afhankelijk van de industriestandaard – ASTM, EN, JIS of klantspecifieke specificaties – maar de volgende worden breed toegepast:

• Ultrasoon testen (UT): Hoogfrequente geluidsgolven detecteren interne gebreken (scheuren, holtes, insluitsels) die onzichtbaar zijn aan het oppervlak. Vereist voor vrijwel alle smeedstukken in de lucht- en ruimtevaart-, nucleaire en drukapparatuur; acceptatiecriteria worden per zone gedefinieerd (bijvoorbeeld geen indicatie groter dan 2 mm gat-equivalent met platte bodem in de boorzone).
• Magnetische deeltjesinspectie (MPI): Detecteert scheuren aan het oppervlak en dichtbij het oppervlak in ferromagnetisch staal door het onderdeel te magnetiseren en ferrodeeltjessuspensie toe te passen. Standaard voor veiligheidskritische smeedstukken in de auto-industrie, zoals fusees en wielnaven.
• Hardheid testen: De Brinell- of Rockwell-hardheid gemeten op machinaal bewerkte oppervlakken bevestigt dat de warmtebehandeling het beoogde bereik van de eigenschappen heeft bereikt.
• Trek- en impacttesten: Destructieve tests op afzonderlijk gesmede testcoupons - of op verlengingen die op het onderdeel zijn gesmeed - verifiëren de vloeisterkte, treksterkte, rek en Charpy V-kerf-impactenergie bij gespecificeerde temperaturen.
• Dimensionale inspectie: CMM (coördinatenmeetmachine) verificatie van alle kritische afmetingen aan de hand van de technische tekening, met volledige traceerbaarheid van meetgegevens.

Macro-etstests – het snijden, polijsten en etsen van een dwarsdoorsnede van een smeedstuk met een verdunde zuuroplossing – onthullen de graanstroomlijnen, bevestigen dat ze het beoogde patroon volgen en leggen eventuele interne segregatie, leidingen of naden bloot die UT zou kunnen missen. Deze test wordt gewoonlijk gespecificeerd voor de eerste artikelkwalificatie van nieuwe matrijsontwerpen.

Veelvoorkomende defecten in staalsmeedstukken en hun oorzaken

Zelfs goed gecontroleerde smeedbewerkingen produceren defecte onderdelen. Het onderkennen van de hoofdoorzaak van elk defecttype is essentieel voor het corrigeren van het proces voordat grote hoeveelheden schroot zich ophopen.

Waar gesmede stalen onderdelen worden gebruikt: industriële toepassingen

Smeedstukken van staal zijn te vinden in vrijwel elke industrie waar componenten hoge spanningen, herhaalde belasting of hoge temperaturen moeten weerstaan. De volgende sectoren zijn verantwoordelijk voor de grote meerderheid van de mondiale smederijproductie:

Auto-industrie

De automobielsector consumeert grofweg 60% van alle smeedstukken die wereldwijd worden geproduceerd . Een typische personenauto bevat meer dan 250 gesmede onderdelen: krukassen, drijfstangen, nokkenassen, transmissietandwielen, fusees, wielnaven, remklauwen, draagarmen en homokineetbehuizingen. De verschuiving naar elektrische voertuigen verandert de mix – minder krukassen en zuigers – maar de vraag naar grote structurele onderdelen van de batterijbehuizing en elektrische motorassen neemt toe.

Lucht- en ruimtevaart en defensie

Smeedstukken voor de lucht- en ruimtevaart zijn onderworpen aan de strengste materiaal- en procescertificeringseisen van welke sector dan ook. Structurele cascocomponenten – vleugelliggers, rompframes, landingsgestelsteunen – en motorcomponenten – compressorschijven, turbineschijven, assen – zijn bijna uitsluitend gesmeed. Eén enkel commercieel vliegtuig met brede romp bevat meer dan 1.500 gesmede onderdelen Veel daarvan zijn grote stukken aluminium of titanium in plaats van staal, maar smeedstukken van hoogwaardig staal domineren in landingsgestellen en bedieningssystemen.

Olie-, gas- en energieopwekking

Flenzen van drukvaten, kleplichamen, pijpleidingfittingen, putkopcomponenten en turbinerotoren zijn cruciale smeedtoepassingen in de energiesector. Deze onderdelen werken onder hoge druk, hoge temperaturen en vaak corrosieve omgevingen waar gietporositeit een onaanvaardbaar risico zou vormen. Grote smeedstukken van turbinerotoren voor stoomkrachtcentrales kunnen wegen ruim 200 ton na de laatste bewerking en vereisen maanden van smeden, warmtebehandeling en testen vóór levering.

Bouw- en mijnbouwapparatuur

Rupsschakels, tandwielen, baktanden, steenboren en structurele pennen in zware bouw- en mijnbouwapparatuur zijn afhankelijk van gesmeed staal vanwege de weerstand tegen schokken en slijtage. De extreem hoge dynamische belastingen die deze componenten ondervinden – een grote tand van een graafmachine kan tienduizenden impactcycli per dienst absorberen – maken de superieure taaiheid van smeedstukken essentieel voor een acceptabele levensduur.

Moderne ontwikkelingen in de technologie van het smeden van staal

De kernfysica van het smeden van staal is niet veranderd – metaal stroomt nog steeds onder druk bij verhitting – maar de technologie rondom het proces is de afgelopen twintig jaar aanzienlijk vooruitgegaan.

Simulatie van Eindige Elementen Analyse (FEA). van het smeedproces – met behulp van software zoals Deform, FORGE of Simufact – stelt ingenieurs in staat de metaalstroom, spanningsverdeling, matrijsspanning en potentiële defectlocaties te voorspellen voordat een enkele matrijs wordt gesneden. Dit heeft het aantal matrijs-try-out-iteraties dat nodig is voor complexe nieuwe onderdelen dramatisch verminderd, waardoor de ontwikkelingstijd en -kosten van de matrijzen zijn verminderd 30–50% in veel gevallen.

Servogestuurde hydraulische en servomechanische persen maken programmeerbare ramsnelheidsprofielen mogelijk, waardoor warm en isotherm smeden van materialen mogelijk is waarvoor voorheen speciale apparatuur nodig was of die helemaal niet haalbaar waren bij het smeden van matrijzen. De ram kan in kritieke fasen worden vertraagd om de warmteontwikkeling en de metaalstroom te beheersen, of worden versneld om de cyclustijd bij minder gevoelige bewerkingen te optimaliseren.

Geautomatiseerde smeden van cellen de combinatie van inductieverhitters, robotverwerking van knuppels, meerassige persoverdrachtsystemen en in-line vision-inspectie hebben het mogelijk gemaakt om grote smeedlijnen met gesloten matrijzen te exploiteren met minimale directe arbeid. Een moderne auto-smeedlijn kan dat wel hebben één operator die toezicht houdt op vier tot zes persen , waarbij de kwaliteitsinspectie aan het einde van de lijn wordt afgehandeld door laserscanning en machine vision-systemen.

Precisie smeden in de vorm van een bijna netvorm – het produceren van onderdelen die zo dicht bij de uiteindelijke geometrie liggen dat de bewerking wordt beperkt tot een lichte nabewerking op alleen functionele oppervlakken – wordt steeds gebruikelijker voor tandwielen en lagercomponenten in de automobielsector. Deze aanpak vermindert de bewerkingstijd, verbetert het materiaalgebruik en behoudt de gunstige graanstroom die anders bij het bewerken aan het oppervlak van het onderdeel zou worden vernietigd.
